Eisen Pin Gauge ES Series Set

Gambar hanyalah ilustrasi, bisa berubah sewaktu-waktu. Harga yang tertera disini sebagai referensi tidak mengikat. Harga penawaran sah lewat kuotasi saja.

harga/unit:

Info selengkapnya:

Sales@METALEXTRA.com

Categories: , Tags: ,

Eisen Pin Gauge ES set merupakan paket pengukur pin dalam ukuran dari 0,05 mm hingga 20,00 mm. Eisen Pin Gauge ES set bisa digunakan untuk memeriksa diameter lubang kecil, juga dapat digunakan sebagai metode uji untuk pengukuran penyimpangan geometris. Setiap unit dirancang untuk digunakan sebagai dasar inspeksi cepat Go / No Go check untuk menentukan dan memeriksa diameter lubang kecil, alur, lubang kerucut, dan menyiapkan slot sebelum mengetuk. Set Eisen Pin Gauge ES Series memiliki dua set grade yang berbeda; Kelas-0 untuk aplikasi lab dan Kelas-1 untuk lantai produksi.

Perangkat Eisen Pin Gauge ES set juga dirancang dengan pegangan untuk melindungi pengaruh kotor maupun goresan dari tangan dan bias panas dari tangan secara signifikan dan mengurangi waktu yang diperlukan untuk pengukuran berulang. Ada tiga konfigurasi / dimensi pegangan yang berbeda, tergantung pada ukuran pin. Untuk pengukur pin dengan ukuran hingga 0,995 mm, ukuran nominal pin ditunjukkan pada kotak plastik. Sementara itu, untuk Eisen Pin Gauge yang berukuran 1,00 mm dan lebih besar, ukuran nominal diukir dengan laser pada pin gauge.

Sejak1972, Eisen Co, Ltd menjadi pionir alat ukur dan manufaktur tooling dari material keras di Higashioumi-city, perfektur Shiga Jepang.  Setiap Pin Gauge dari Eisen dirancang untuk mudah digunakan dan cocok digenggam untuk siapa saja yang ingin melakukan pengukuran benda kerja yang memiliki tingkat presisi tinggi.

Fitur Eisen Pin Gauge ES set:

  • Akurasi Pengukuran presisi untuk menentukan ukuran lubang kecil dengan kisaran 0,05 mm hingga 20,00 mm.
  • Ukuran nominal ditunjukkan pada wadah plastik untuk pengukur hingga 0,99 mm; ukuran nominal pada pengukur pin, serta pengukur dalam ukuran 1,00 mm dan lebih besar, diukir dengan laser.
  • Semua pengukur pin di Eisen ES Series adalah 58 HRC atau lebih keras

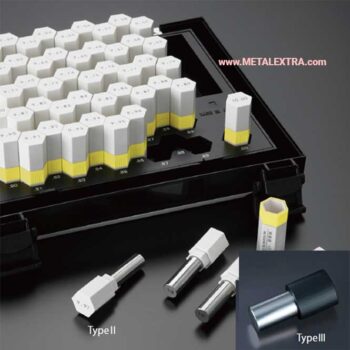

  • Setiap set dilengkapi dengan pelindung yang kuat dan berbusa dengan masing-masing pin ditutup dengan bungkus kartrid plastik
  • Dilengkapi dengan case bening heksagonal untuk melindungi pengukur sekaligus menawarkan pelepasan dan penyimpanan pengukur yang mudah.
  • Disertakan dengan sertifikat kesesuaian untuk jaminan akurasi terlacak Anda
  • Pengukuran efisien dengan mengurangi waktu yang diperlukan untuk pengukuran berulang.
  • Sederhanakan untuk membedakan titik masuk untuk memeriksa lubang, diameter dalam, dan kedalaman pin serta slot pada countershaft dan banyak lagi.

Harap dicatat: Gambar hanya untuk tujuan representasi. Produk mungkin berbeda dari yang ditunjukkan di atas. Diskon% dibulatkan ke Bilangan bulat terdekat.

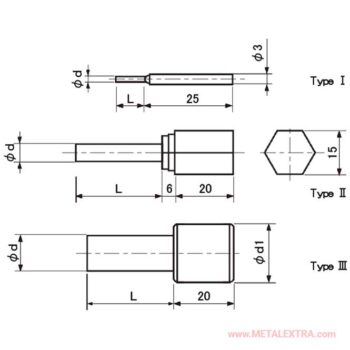

Eisen Pin Gauge ES Set Ordering Guide:

Set Range(mm)

Gauge
(mm)

Shank
(mm)

Dimension

0.05mm ~ 0.19mm

5.00

25.00

Type I

0.20mm ~ 0.49mm

10.00

25.00

Type I

0.50mm ~ 0.99mm

20.00

25.00

Type I

1.00mm ~ 10.00mm

30.00

26.00

Type II

10.01mm ~ 13.00mm

30.00

28.00

Type III

13.01mm ~ 18.00mm

30.00

28.00

Type III

18.01mm ~ 20.00mm

30.00

28.00

Type III

  • Lihat EP / ECP untuk informasi presisi (bundar, variasi diameter)

Eisen Pin Gauge ES Series Set Ordering Guide:

Set No. Step (mm) Set
Size (mm)		 Number
of pins
ES-0A 0.01 mm 0.20 0.21 … 0.49 0.50 31
ES-0B 0.01 mm 0.50 0.51 … 0.99 1.00 51
ES-1A 0.01 mm 1.00 1.01 … 1.49 1.50 51
ES-1B 0.01 mm 1.50 1.51 … 1.99 2.00 51
ES-2A 0.01 mm 2.00 2.01 … 2.49 2.50 51
ES-2B 0.01 mm 2.50 2.51 … 2.99 3.00 51
ES-3A 0.01 mm 3.00 3.01 … 3.49 3.50 51
ES-3B 0.01 mm 3.50 3.51 … 3.99 4.00 51
ES-4A 0.01 mm 4.00 4.01 … 4.49 4.50 51
ES-4B 0.01 mm 4.50 4.51 … 4.99 5.00 51
ES-5A 0.01 mm 5.00 5.01 … 5.49 5.50 51
ES-5B 0.01 mm 5.50 5.51 … 5.99 6.00 51
ES-6A 0.01 mm 6.00 6.01 … 6.49 6.50 51
ES-6B 0.01 mm 6.50 6.51 … 6.99 7.00 51
ES-7A 0.01 mm 7.00 7.01 … 7.49 7.50 51
ES-7B 0.01 mm 7.50 7.51 … 7.99 8.00 51
ES-8A 0.01 mm 8.00 8.01 … 8.49 8.50 51
ES-8B 0.01 mm 8.50 8.51 … 8.99 9.00 51
ES-9A 0.01 mm 9.00 9.01 … 9.49 9.50 51
ES-9B 0.01 mm 9.50 9.51 … 9.99 10.00 51
ES-10A 0.01 mm 10.00 10.01 … 10.49 10.50 51
ES-10B 0.01 mm 10.50 10.51 … 10.99 11.00 51
ES-11A 0.01 mm 11.00 11.01 … 11.49 11.50 51
ES-11B 0.01 mm 11.50 11.51 … 11.99 12.00 51
ES-12A 0.01 mm 12.00 12.01 … 12.49 12.50 51
ES-12B 0.01 mm 12.50 12.51 … 12.99 13.00 51
ES-13A 0.01 mm 13.00 13.01 … 13.49 13.50 51
ES-13B 0.01 mm 13.50 13.51 … 13.99 14.00 51
ES-14A 0.01 mm 14.00 14.01 … 14.49 14.50 51
ES-14B 0.01 mm 14.50 14.51 … 14.99 15.00 51
ES-15A 0.01 mm 15.00 15.01 … 15.49 15.50 51
ES-15B 0.01 mm 15.50 15.51 … 15.99 16.00 51
ES-16A 0.01 mm 16.00 16.01 … 16.49 16.50 51
ES-16B 0.01 mm 16.50 16.51 … 16.99 17.00 51
ES-17A 0.01 mm 17.00 17.01 … 17.49 17.50 51
ES-17B 0.01 mm 17.50 17.51 … 17.99 18.00 51
ES-18A 0.01 mm 18.00 18.01 … 18.49 18.50 51
ES-18B 0.01 mm 18.50 18.51 … 18.99 19.00 51
ES-19A 0.01 mm 19.00 19.01 … 19.49 19.50 51
ES-19B 0.01 mm 19.50 19.51 … 19.99 20.00 51
  • Pengukur pin juga dijual secara terpisah. Ukuran khusus juga tersedia.
  • Pengukur individual dengan diameter φ0.2 ~ φ10 semuanya dapat digunakan sebagai pengukur pin induk (kelas 0).
  • Pengukur individual dengan diameter φ10.01 atau lebih besar adalah pengukur pin standar (kelas 1).
