GARANT High Pressure Vise Version LC version 360510 125

Gambar hanyalah ilustrasi, bisa berubah sewaktu-waktu. Harga yang tertera disini sebagai referensi tidak mengikat. Harga penawaran sah lewat kuotasi saja.

harga/unit:

Info selengkapnya:

Sales@METALEXTRA.com

Categories: , , Tags: , , , ,

GARANT High Pressure Vise Version LC version 360510 125 merupakan solusi ekonomis atas kebutuhan klem dan vise operasional untuk mesin milling. Seperangkat GARANT High Pressure Vise Version LC version 360510 125 mudah dipasang pada segala jenis dan merek meja dan T-Slot milling mesin dengan kokoh tanpa getar maupun vibrasi kocak. Terbuat dari material SK2, Kelas logam baja ini setaraf: GB T12, JIS G4401, SK2, ASTM W1A-11 1/2, W1C-11 1/2, DIN C125W2.SK2 dengan sifat kekerasan tinggi, ketahanan aus yang baik. Ragum ini terutama digunakan untuk menjepit benda kerja saat dipotong penggilingan, pemotong pengeboran, reamers, ragum pada material dan alat-alat lainnya.

Anda bisa menyetel sendiri ragum Jerman ini dapat digunakan awet bertahan bertahun-tahun karena hanya membutuhkan sedikit pelumasan untuk memastikan mekanisme gear mengalami gesekan yang lebih rendah dan anti slip. menawarkan harga menarik dan kualitas terbaik dan diproduksi dengan toleransi dalam ± 0,01 per 100mm. Harga yang tertera merupakan perkiraan referensi dan belum termasuk Shipment.

Sejak 1919 Hoffmann Group System GmbH melalui merek GARANT menawarkan peralatan dan perkakas industri yang berawal dari kota München, Bayern, Germany. Rangkaian produk GARANT terdiri dari lebih dari 9.000 produk dari semua alat kerja permesinan hingga alat vice, pengukuran, penggilingan, perkakas tangan, hingga workstation dan peralatan penyimpanan yang berkualitas handal tertinggi. Keaslian produk GARANT di Indonesia hanya bisa terjamin jika anda membeli di METALEXTRA.COM.

Fitur GARANT High Pressure Vise Version LC version 360510 125:

  • Terbuat dari bahan SKS akurasi Squarity dan parallelism dipastikan berada dalam ± 0,005mm.

  • Dapat digunakan dan tetap presisi tinggi sambil berdiri di pangkalan, sisi & ekstremitas, untuk digunakan inspeksi sebagai pengganti kotak karena sangat akurat.

  • Terbuat dari material tool steel kepadatan tinggi dengan area permukaan yang cocok untuk beragam mesin.

  • Ukuran kompak; rasio optimal antara rentang rahang dan panjang keseluruhan.

  • Kekuatan penjepit dapat diperiksa secara visual dengan 4 tanda cincin.

  • Tekanan penjepitan maksimum dapat direproduksi menggunakan penghenti tetap integral.

  • Badan dasar yang sangat kaku terbuat dari besi grafit bola, permukaan atas dan bawah; akurasi pemasangan 0,02 mm.

  • Dilengkapi dengan lubang 25H6 M10 untuk sistem penjepitan titik nol, pitch 200 mm.

  • Berat total: 10 KG (untuk ragum seri VDV-40 )

Harap dicatat:

Gambar hanya untuk tujuan representasi. Produk mungkin berbeda dari yang ditunjukkan di atas. Diskon% dibulatkan ke Bilangan bulat terdekat. Harga bisa berubah sewaktu-waktu seiring dengan perubahan nilai tukar valuta asing dan program promosi. Untuk lebih jelas silahkan hubungi: Sales@Metalextra.com

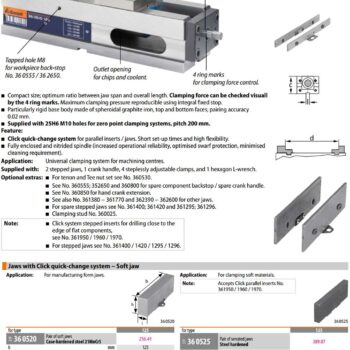

Dimension Guide for GARANT High Pressure Vise Version LC version 360510 125 :

Ordering Guide for GARANT High Pressure Vise Version LC version 360510 125:

Type 125
360,510   2068.11
NC high pressure vice version LC

Clamping force up to maximum kN 40
Weight kg 34
L mm 446
a mm 398
b mm 0 – 182
c −0.02 mm 100
d mm 131 – 313
h mm 39.5
l H7 mm 20
m mm 180
n H7 mm 20
r ±0.015 mm 118
t mm 144
Colour code for suitable accessories Black

Version:

  • Compact size; optimum ratio between jaw span and overall length. Clamping force can be checked visually by the 4 ring marks. Maximum clamping pressure reproducible using integral fixed stop.
  • Particularly rigid base body made of spheroidal graphite iron, top and bottom faces; pairing accuracy 0.02 mm.
  • Supplied with 25H6 M10 holes for zero point clamping systems, pitch 200 mm.

Feature:

  • Click quick-change system for parallel inserts / jaws. Short set-up times and high flexibility.
  • Fully enclosed and nitrided spindle (increased operational reliability, optimised swarf protection, minimised cleaning requirement).

Application:

Universal clamping system for machining centres.

Supplied with:

2 stepped jaws, 1 crank handle, 4 steplessly adjustable clamps, and 1 hexagon L-wrench.

Optional extras:

  • For tenon and Tee nut set see No. 360530.
  • See No. 360555; 352650 and 360800 for spare component backstop / spare crank handle.
  • See No. 360850 for hand crank extension.
  • See also No. 361380 − 361770 and 362390 − 362600 for other jaws.
  • For spare stepped jaws see No. 361400; 361420 and 361295; 361296.
  • Clamping stud No. 360025.
  • Quick-change system for jaws No. 362635 size 2.

Note:

  • Click system parallel inserts for drilling close to the edge and clamping flat components,
    see No. 361950; 361960; 361970.
  • For stepped jaws see No. 361400; 361420; 361295; 361296.
