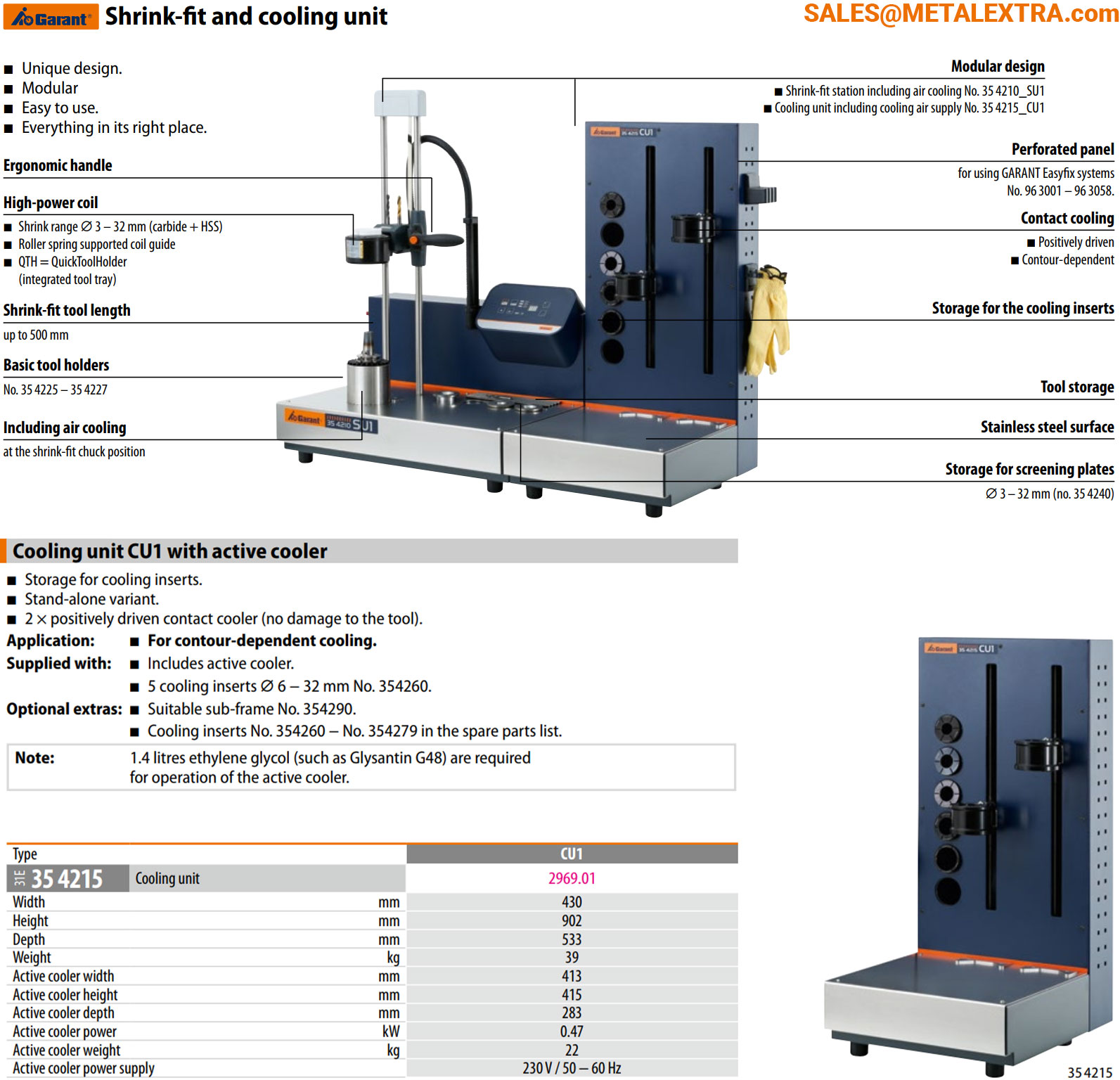

GARANT Shrink Fit Cooling Unit Ø 3–32mm 354215

Gambar hanyalah ilustrasi, bisa berubah sewaktu-waktu. Harga yang tertera disini sebagai referensi tidak mengikat. Harga penawaran sah lewat kuotasi saja.

harga/unit:

Rp99.999.666

Info selengkapnya:

Sales@METALEXTRA.com

Categories: , , Tags: , , , , , ,

GARANT Shrink Fit Cooling Unit Ø 3–32mm 354215 menawarkan solusi praktis penyetelan holder penjepit tipe Shrink-fit untuk memegang beragam jenis cutting tool dengan presisi dan aman. GARANT Shrink Fit Cooling Unit Ø 3–32mm 354215 merupakan unit pendingin dari Unit coil pemanas GARANT Shrink Fit Unit Ø 3–32mm 354210. Penarikan manual dudukan alat bisa dengam mudah setelah proses pendinginan dan pembersihan selesai. Anda tidak perlu operator berkualifikasi tinggi untuk bekerja dengan mesin ini.

Sistem Shrink-fit bekerja dengan menggunakan prinsip panas induksi yang aman dan terkontrol dari mesin shrink fit itu sendiri sambil memperluas diameter bagian dalam bore alat pemegang sehingga pahat alat dapat dimasukkan dengan mudah. Perangkat praktis ini memiliki sprayer pendingin yang akan menarik dan mendinginkan dengan 1,4 liter etilen glikol (seperti Glysantin G48) diperlukan untuk pengoperasian pendingin aktif.  Kapasitas menyusut pada cutting tool berjenis Carbide bisa dilakukan dari rentang diameter Ø 3–32mm (1 / 8–1-1 / 4 “) dengan koil yang disertakan. Sedangkan, kapasitas susut pada cutting tool berjenis solid HSS Ø 6–32mm (1 / 4–1-1 / 4 “) dengan koil yang disertakan. Namun, Pot pengaturan pemegang alat (V-flange, HSK, KM ™) harus dipesan secara terpisah.

GARANT menawarkan peralatan dan perkakas industri yang berkualitas khas Jerman terdiri dari lebih dari 9.000 produk dari semua grup katalog saat ini. Keaslian produk GARANT hanya bisa terjamin jika anda membelinya di Metalextra.com.

Fitur GARANT Shrink Fit Unit Ø 3–32mm 354210:

  • Kekuatan penjepitan terbaik di industri tersedia untuk ukuran Metric DIN & ISO M4 – M30, cocok untuk perkakas pemotong karbida dan HSS.

  • Cairan coolant 1,4 liter etilen glikol (seperti Glysantin G48) diperlukan untuk pengoperasian pendingin aktif.

  • Tidak perlu suplai tekanan udara.

  • Panjang pahat shrink-fit maksimum 500 mm.

  • Kapasitas menyusut karbida Ø 3–32mm (1 / 8–1-1 / 4 “) dengan koil yang disertakan.

  • Kapasitas susut HSS Ø 6–32mm (1 / 4–1-1 / 4 “) dengan koil yang disertakan.

  • Panjang pengukur toolholder maksimum untuk pendinginan 160mm (6.3 “) untuk HSK63 toolholder.

  • Kecilkan dudukan yang pas hingga geometri luar 65mm dengan koil Inver ekstra. Pot pengaturan pemegang alat (V-flange, HSK, KM ™) harus dipesan secara terpisah.

  • Penarikan manual dudukan alat setelah proses pendinginan dan pembersihan selesai.

  • Unit coil pemanas dan Cairan coolant dijual terpisah

Harap dicatat:

Gambar hanya untuk tujuan representasi. Produk mungkin berbeda dari yang ditunjukkan di atas. Diskon% dibulatkan ke Bilangan bulat terdekat. Harga bisa berubah sewaktu-waktu seiring dengan perubahan nilai tukar valuta asing dan program promosi. Untuk lebih jelas silahkan hubungi: Sales@Metalextra.com

machiOrder Guide GARANT Shrink Fit Unit Ø 3–32mm 354210:

mill

Note:

The Shrink fit machine is compatible for both CNC toolholder, manual milling and lathe as well. As relative forces in a machining operation are important in the design of machine tools. The machine tool and its components must be able to withstand these forces without causing significant deflections, vibrations, or chatter during the operation. There are three principal forces during a turning process:

  • The cutting or tangential force acts downward on the tool tip allowing deflection of the workpiece upward. It supplies the energy required for the cutting operation.The specific cutting force required to cut the material is called specific cutting force.Cutting force is depends on the material.
  • The axial or feed force acts in the longitudinal direction. It is also called the feed force because it is in the feed direction of the tool. This force tends to push the tool away from the chuck.
  • The radial or thrust force acts in the radial direction and tends to push the tool away from the workpiece.
