INSIZE 2D Vision Measuring System ISD-V150A (Manual, Zoom; 29X-184x) Accuracy; 2μm, Range; 150x100x200mm

INSIZE Vision Measurement System ISD-V150A menawarkan akurasi pengukuran secara visual 2 dimensi dengan pembesaran 29X hingga 184x. Sistem pengukuran penglihatan manual ini adalah sistem pengamatan permukaan yang sangat baik karena menggunakan software yang memiliki rumus pengukuran dimensi pada berbagai macam permukaan benda kerja.

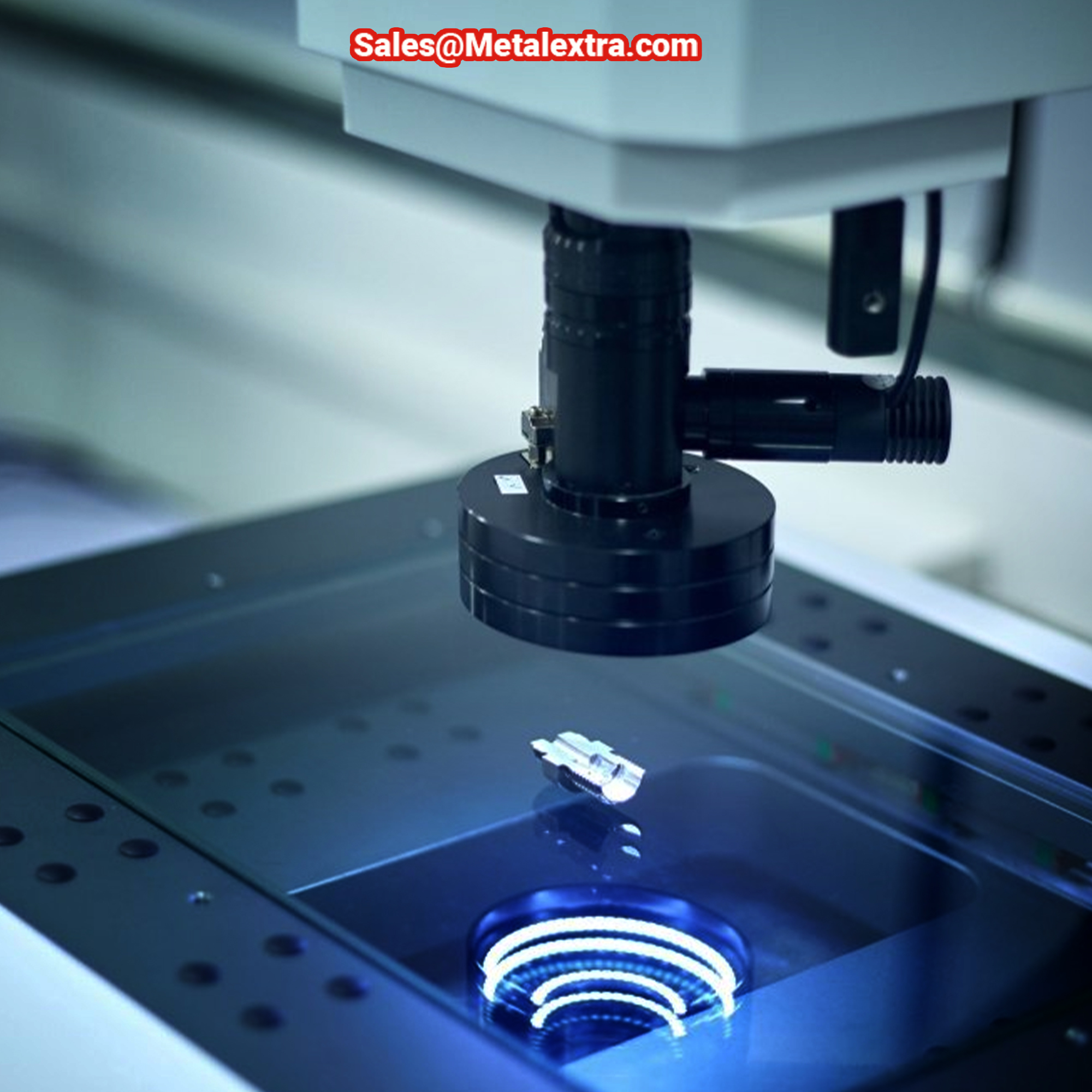

Komparator INSIZE Vision Measurement System ISD-V150A ini merupakan pengembangan dari mikroskop dan profile proyektor dengan tambahan software komputer untuk investigasi ukur dimensi tanpa merusak permukaan benda. Kestabilan pengamatan benda kerja bisa dilakukan dengan penyetelan spesimen secara manual dibawah lensa mikroskop berkamera 0.3mpx dan memiliki Jalur cahaya diproyeksikan dari atas dan bawah benda kerja tersebut.

Anda bisa setel Stage secara manual yang menggunakan handwheel engkol gerakan X dan Y ± 0.5μm dengan luas meja stage penampang kaca 210x160mm  untuk pengamatan benda berbobot maksimum 20Kg.

Pemrosesan subpiksel memungkinkan deteksi tepi dengan akurasi tinggi bahkan dengan bidang pandang lebar, serta pengukuran yang stabil dan akurat pada benda kerja besar. Desainnya yang ringkas dan komponen berkualitas tinggi membuat sistem Vision ini ideal untuk deteksi ukur otomatis di lantai pabrik atau di lab. Ada dua mode lampu latar kontur dan lampu pantul permukaan dengan knob pengatur kecerahan.

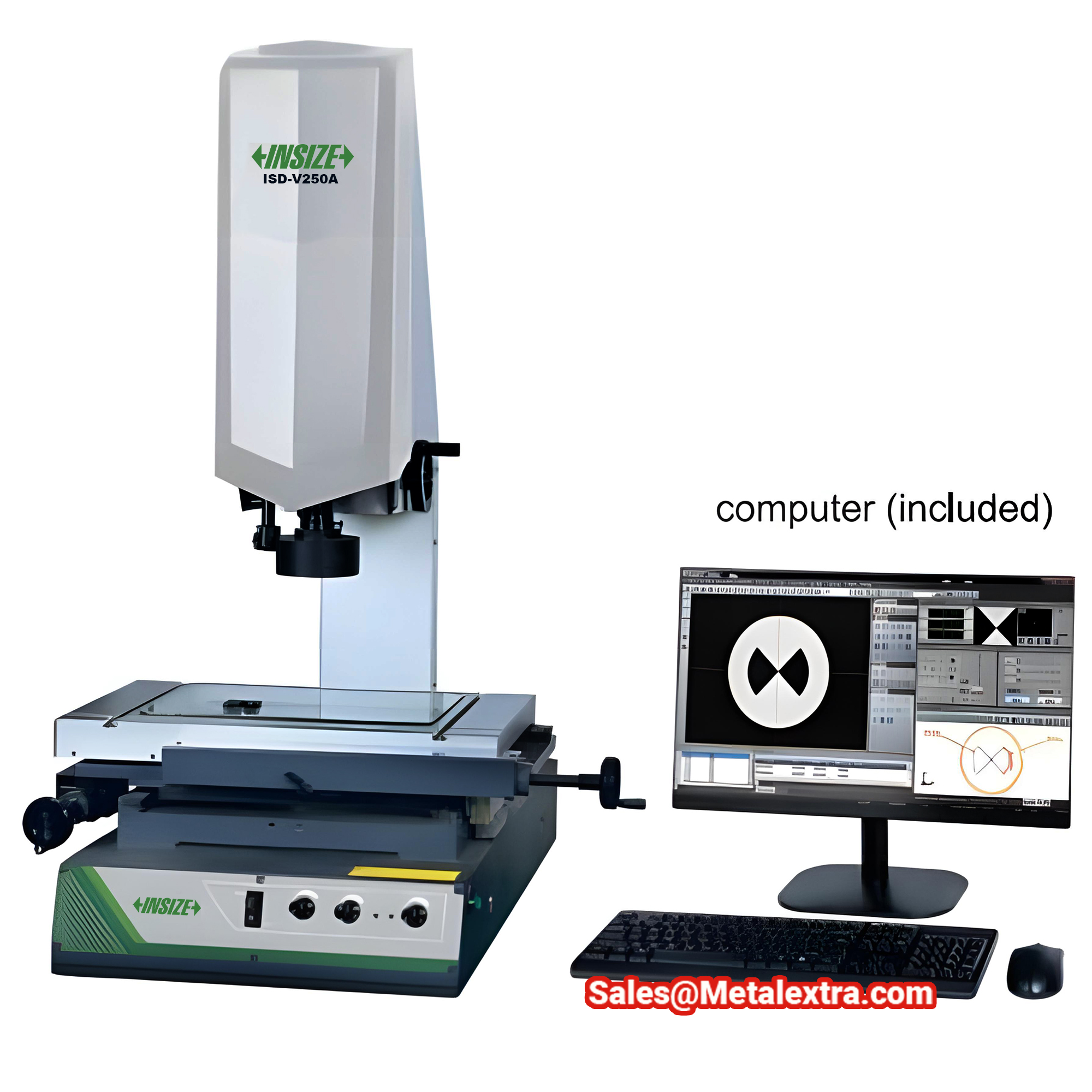

Ketinggian fokus kamera bisa diatur dengan handwheel disebelah kanan. Anda bisa cek benda yang akan diukur secara manual dengan handwheel XY mekanisme presisi tinggi dan gerakan halus. Frame terbuat dari paduan alloy steel. Hasil pengukuran bisa dicatat dan kirim secara real-time via kabel data ke PC dengan software yang disertakan. Anda bisa juga eksport data ukur ke spreadsheet seperti MS Excel atau untuk CAD.

Sejak tahun 1995, INSIZE merupakan manufaktur alat ukur yang sangat bervariatif dengan harga yang sangat terjangkau. Keaslian produk INSIZE hanya terjamin jika anda memperolehnya dari Metalextra.com.

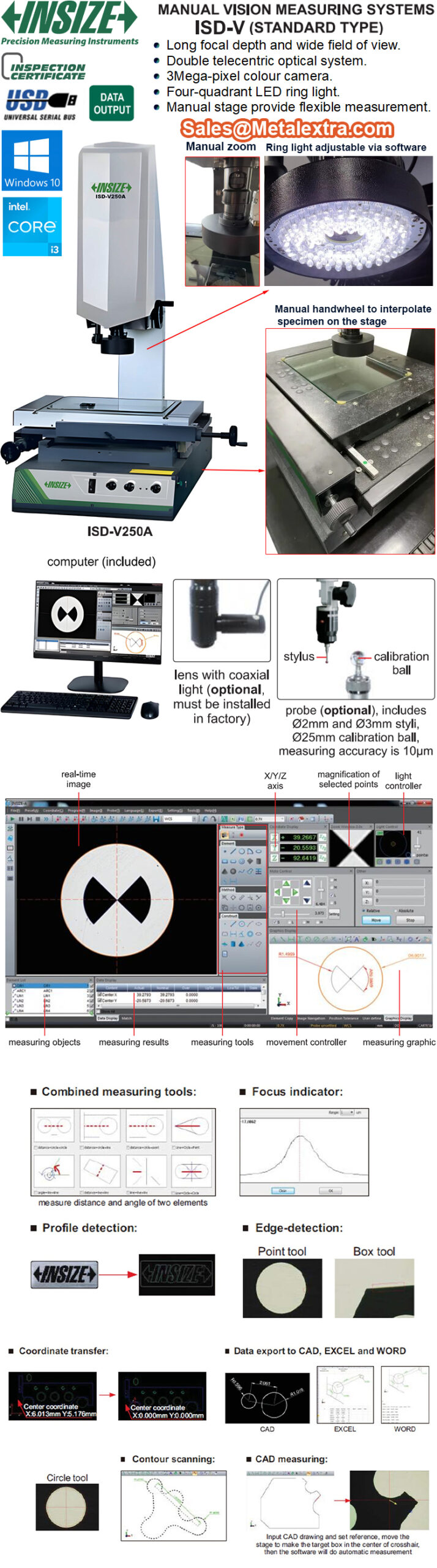

Fitur INSIZE Vision Measurement 2D System (33-195x, Manual, ) ISD-V150A:

• Dengan fitur kombinasi optik dan sensor kamera 1/3″ color CCD dengan pembesaran 29X-184x.

• Akurasi X/Y/Z Axis:  ≤(2.5+L/100)μm (L is the measuring length in mm) L adalah panjang pengukuran dalam mm

• Perpindahan sumbu XYZ:dengan rentang 150x100x200mm

• Ukuran penampang surface plate stage: 354x228mm dan kacanya 210x160mm

• Berat unit: 100kg, berat maksimum benda kerja yang diukur 20 Kg

• Pengukuran dimensi yang mudah dari benda kerja mikro dan benda kerja dengan permukaan yang tidak rata.

• Seri ini dilengkapi dengan kamera warna megapiksel. Bahkan dengan perbesaran rendah, pengulangan yang tinggi dapat diperoleh.

• Kedalaman fokus panjang dan bidang pandang lebar. Mudah mengubah antara kedalaman fokus panjang dan beralih ke mode resolusi tinggi untuk meningkatkan akurasi.

• Tersedia beberapa ukuran tipe panggung XY termasuk panggung besar 400x200mm untuk pengukuran benda kerja yang besar atau banyak yang identik.

• Dengan handwheel gagang stage XY agar obyek bisa digeser dengan cepat tetapi dengan umpan halus dan menghemat waktu untuk mengukur antara titik-titik ukur yang jauh.

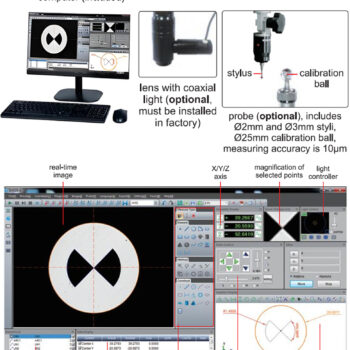

• Termasuk software ukur dan simulasi DRO yang cocok dengan Microsoft Windows® 7, 8 dan 10.

• Bisa dilengkapi dengan aksesoris Probe sentuh dan lampu co-axial dari pabrikan

Harap dicatat:

Gambar hanya untuk tujuan representasi. Produk mungkin berbeda dari yang ditunjukkan di atas. Diskon% dibulatkan ke Bilangan bulat terdekat. Harga bisa berubah sewaktu-waktu seiring dengan perubahan nilai tukar valuta asing dan program promosi. Untuk lebih jelas silahkan hubungi: Sales@Metalextra.com
