INSIZE 4178 API Thread Pipe Gauge (API License for Casing, Tubing, Line Pipe Threads) Angle 60°

Gambar hanyalah ilustrasi, bisa berubah sewaktu-waktu. Harga yang tertera disini sebagai referensi tidak mengikat. Harga penawaran sah lewat kuotasi saja.

harga/unit:

Info selengkapnya:

Sales@METALEXTRA.com

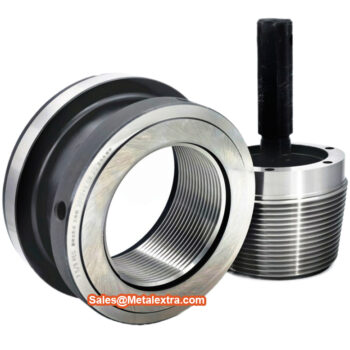

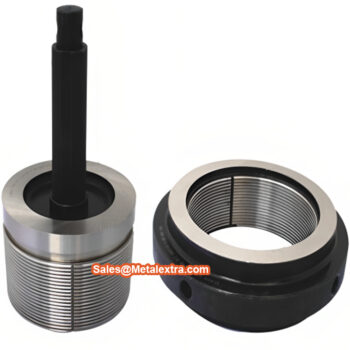

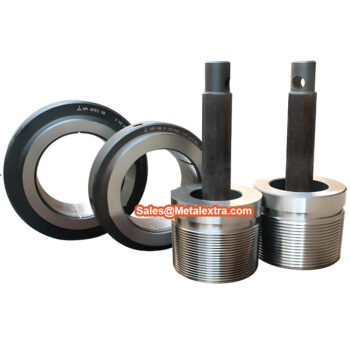

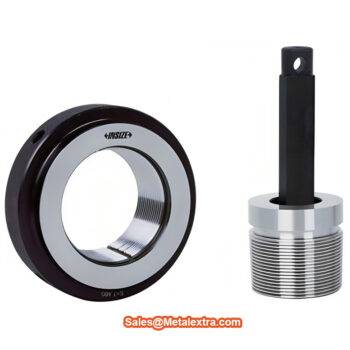

INSIZE API Thread Pipe Gauge 4178 dirancang sebagai alat ukur limit gauge ekonomis untuk perbandingan presisi sesuai dengan American Standard API License untuk pengujian Casing, Tubing, Line Pipe Threads yang memiliki sudut taper Angle hingga 60°.

INSIZE Thread Pipe Gauge 4178 diproduksi untuk memeriksa Diameter Pitch dan Thread Fungsional. Pengukur ulir digunakan untuk memastikan kecocokan ulir kawin bagian fastener tersebut. Setiap unit ulir plug gauge ini bisa digunakan untuk memeriksa ulir fastener atau ulir thread metode uji GO.

API 5B merupakan spesifikasi standar untuk threading, pengukuran, dan inspeksi ulir Casing, Tubing, dan pipa. INSIZE Thread Pipe Gauge 4178 merupakan lisensi dari American Petroleum Institute (API) untuk pengujian casing ulir bulat pendek atau  short round thread casing (STC), casing ulir bulat panjang atau long round thread casing (LTC) dan casing ulir penopang atau buttress thread casing (BTC).

Dalam fabrikasi produk yang menggunakan fastener dan mirip dengan alat pengukur block gauge, Plug gauge ini dijual dengan nilai akurasi yang berbeda. Semakin tinggi grade, semakin rendah varians yang diijinkan dari diameter nominal. Proses pembuatan pengukur API plug dan ring gages INSIZE ini dilisensikan oleh American Petroleum Institute (API) untuk Spesifikasi Q1, Spesifikasi 5B, Spesifikasi 7 & Spesifikasi 11B.

Thread API biasanya merupakan salah satu dari empat taper yang berbeda. Baik 11/4″ per 12″, 1½” per 12″, 2″ per 12″ atau 3″ per 12″. Catatan 12″ ditulis sebagai satu kaki. Dengan kata lain diameter yang diberikan pada jarak 5/8″ harus ditambah atau dikurangi 2 kali selisih dari 1″ menjadi 5/8″ yaitu 3/8″. Toleransi diameter ini bervariasi, dalam setiap tingkatan, berdasarkan pada diameter nominal. Standar API ini menetapkan bahwa pengukur ulir harus mulai di bawah batas produk berulir dan diizinkan untuk memakai sedikit di luar diameter batas produk tersebut.

Sejak 1995, INSIZE merupakan manufaktur alat ukur yang sangat bervariatif dengan harga yang sangat terjangkau. Keaslian produk INSIZE hanya terjamin jika anda memperolehnya dari Metalextra.com.

Fitur INSIZE Thread Pipe Gauge 4178 (API License for Casing, Tubing, Line Pipe Threads) Angle 60°:

  • Standard Amerika Casing round thread gages, Non-upset tubing thread gages, External-upset tubing thread gages, Buttress casing thread gages, Line pipe thread gages

  • American Petroleum Institute (API) untuk Spesifikasi Q1, Spesifikasi 5B, Spesifikasi 7 & Spesifikasi 11B.

  • Tersedia dalam ukuran; CSG 4-1/2 to 20″, LCSG 4-1/2 to 20″, LP 1/8 to 12″, BCSG 4-1/2 to 6″, TBG1.050 to 4-1/2″, UPTBG 1.050 to 4-1/2″

  • Setiap limit gauge presisi ini terbuat dari material Alloy steel keras dengan hardness 60-62 HRC, Material: ohms (oil hardened non-shrinking steel)

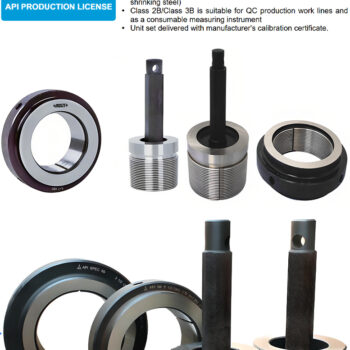

  • Class 2B/Class 3B cocok untuk lini kerja QC production dan sebagai alat ukur consumable

  • Dilengkapi dengan sertifikat kalibrasi pabrikan.

Harap dicatat:

Gambar hanya untuk tujuan representasi. Produk mungkin berbeda dari yang ditunjukkan di atas. Diskon% dibulatkan ke Bilangan bulat terdekat. Harga bisa berubah sewaktu-waktu seiring dengan perubahan nilai tukar valuta asing dan program promosi. Untuk lebih jelas silahkan hubungi: Sales@Metalextra.com

Specification Guide for INSIZE Thread Pipe Gauge 4178 (API License for Casing, Tubing, Line Pipe Threads) Angle 60°:

Ordering Guide for INSIZE Thread Pipe Gauge 4178 (API License for Casing, Tubing, Line Pipe Threads) Angle 60°:

Casing round thread gages
Order Code Gage code Outer dia Number of thread per inch Taper Angle of thread
4178-4 4 1/2 CSG 114.30mm 8 1:16 60°
4178-4L 4 1/2 LCSG
4178-5 5 CSG 127.00mm 8 1:16 60°
4178-5L 5 LCSG
4178-51 5 1/2 CSG 139.70mm 8 1:16 60°
4178-51L 5 1/2 LCSG
4178-6 6 5/8 CSG 168.28mm 8 1:16 60°
4178-6L 6 5/8 LCSG
4178-7 7 CSG 177.80mm 8 1:16 60°
4178-7L 7 LCSG
4178-71 7 5/8 CSG 193.68mm 8 1:16 60°
4178-71L 7 5/8 LCSG
4178-8 8 5/8 CSG 219.08mm 8 1:16 60°
4178-8L 8 5/8 LCSG
4178-9 9 5/8 CSG 244.48mm 8 1:16 60°
4178-9L 9 5/8 LCSG
4178-10 10 3/4 CSG 273.05mm 8 1:16 60°
4178-10L 10 3/4 LCSG
4178-11 11 3/4 CSG 298.45mm 8 1:16 60°
4178-11L 11 3/4 LCSG
4178-13 13 3/8 CSG 339.73mm 8 1:16 60°
4178-13L 13 3/8 LCSG
4178-16 16 CSG 406.40mm 8 1:16 60°
4178-16L 16 LCSG
Non-upset tubing thread gages
Order Code Gage code Outer dia Number of thread per inch Taper Angle of thread
4178-11T 1.050 TBG 26.67mm 10 1:16 60°
4178-13T 1.315 TBG 33.40mm 10 1:16 60°
4178-16T 1.660 TBG 42.16mm 10 1:16 60°
4178-19T 1.900 TBG 48.26mm 10 1:16 60°
4178-2T 2 3/8 TBG 60.33mm 10 1:16 60°
4178-21T 2 7/8 TBG 73.03mm 10 1:16 60°
4178-3T 3 1/2 TBG 88.90mm 10 1:16 60°
4178-4T 4 TBG 101.60mm 8 1:16 60°
4178-41T 4 1/2 TBG 114.30mm 8 1:16 60°
External-upset tubing thread gages
Order Code Gage code Outer dia Number of thread per inch Taper Angle of thread
4178-11U 1.050 UP TBG 26.67mm 10 1:16 60°
4178-13U 1.315 UP TBG 33.40mm 10 1:16 60°
4178-16U 1.660 UP TBG 42.16mm 10 1:16 60°
4178-19U 1.900 UP TBG 48.26mm 10 1:16 60°
4178-2U 2 3/8 UP TBG 60.33mm 8 1:16 60°
4178-21U 2 7/8 UP TBG 73.03mm 8 1:16 60°
4178-3U 3 1/2 UP TBG 88.90mm 8 1:16 60°
4178-4U 4 UP TBG 101.60mm 8 1:16 60°
4178-41U 4 1/2 UP TBG 114.30mm 8 1:16 60°
Buttress casing thread gages
Order Code Gage code Outer dia Number of thread per inch Taper Angle of thread
4178-4B 4 1/2 BCSG 114.30mm 5 1:16 3° 10°
4178-5B 5 BCSG 127.00mm 5 1:16 3° 10°
4178-51B 5 1/2 BCSG 139.70mm 5 1:16 3° 10°
4178-6B 6 5/8 BCSG 168.28mm 5 1:16 3° 10°
4178-7B 7 BCSG 177.80mm 5 1:16 3° 10°
4178-71B 7 5/8 BCSG 193.68mm 5 1:16 3° 10°
4178-8B 8 5/8 BCSG 219.08mm 5 1:16 3° 10°
4178-9B 9 5/8 BCSG 244.48mm 5 1:16 3° 10°
4178-10B 10 3/4 BCSG 273.05mm 5 1:16 3° 10°
4178-11B 11 3/4 BCSG 298.45mm 5 1:16 3° 10°
4178-13B 13 3/8 BCSG 339.73mm 5 1:16 3° 10°
4178-16B 16 BCSG 406.40mm 5 1:12 3° 10°
Line pipe thread gages
Order Code Gage code Outer dia Number of thread per inch Taper Angle of thread
4178-01P 1/8 LP 3.18mm 27 1:16 60°
4178-02P 1/4 LP 6.35mm 18 1:16 60°
4178-03P 3/8 LP 9.53mm 18 1:16 60°
4178-05P 1/2 LP 12.70mm 14 1:16 60°
4178-07P 3/4 LP 19.05mm 14 1:16 60°
4178-10P 1 LP 25.40mm 11 1/2 1:16 60°
4178-12P 1 1/4 LP 31.75mm 11 1/2 1:16 60°
4178-15P 1 1/2 LP 38.10mm 11 1/2 1:16 60°
4178-20P 2 LP 50.80mm 11 1/2 1:16 60°
4178-25P 2 1/2 LP 63.50mm 8 1:16 60°
4178-30P 3 LP 76.20mm 8 1:16 60°
4178-35P 3 1/2 LP 88.90mm 8 1:16 60°
4178-40P 4 LP 101.60mm 8 1:16 60°
4178-50P 5 LP 127.00mm 8 1:16 60°
4178-60P 6 LP 152.40mm 8 1:16 60°
4178-80P 8 LP 203.20mm 8 1:16 60°
4178-100P 10 LP 254.00mm 8 1:16 60°
