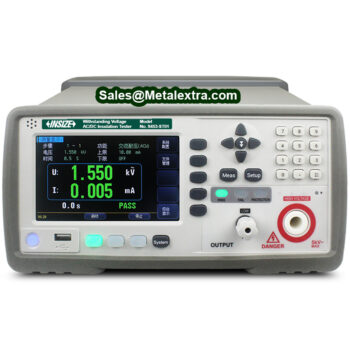

INSIZE AC/DC Withstanding Voltage Insulation Tester 9453-ST01 (RS232C Data Output, Res; 0.001kV) Range; AC 5kV – DC 6kV

Gambar hanyalah ilustrasi, bisa berubah sewaktu-waktu. Harga yang tertera disini sebagai referensi tidak mengikat. Harga penawaran sah lewat kuotasi saja.

harga/unit:

Rp25.000.000

Info selengkapnya:

Sales@METALEXTRA.com

INSIZE 9453-ST01 Withstanding Voltage Insulation Tester memudahkan pengujian kinerja keselamatan kelistrikan produk dalam kondisi kerja sebenarnya pada peralatan dan jalur kelistrikan. Anda bisa uji resistansi insulasi tegangan tahan AC dan DC secara real-time dalam rentang entang pengujian AC: 5kV maupun DC: 6kV dengan akurasi 0,05%.

INSIZE 9453-ST01 Withstanding Voltage Insulation Tester juga digunakan sebagai Hipot tester atau penguji kekuatan dielektrik, digunakan untuk melakukan pengujian penerapan tegangan tinggi AC atau DC tertentu antara bagian beraliran listrik dan bagian tidak beraliran listrik untuk memeriksa hipot bahan isolasi listrik. Penguji hipot AC/DC Instrumen INSIZE 9453-ST01 Withstanding Voltage Insulation Tester ini dilengkapi dengan antarmuka Handler (antarmuka PLC), RS232C, dan USB, yang dapat memfasilitasi komunikasi data dan kendali jarak jauh dengan PC untuk memenuhi pengujian otomatis dan meningkatkan efisiensi produksi.

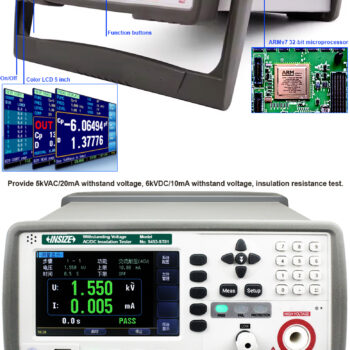

Layar TFT-LCD 5 inci berwarna dengan font besar, INSIZE 9453-ST01 memiliki desain menu yang mudah digunakan. Rangka plastik yang kuat terisolasi untuk memberikan perlindungan tertinggi. Pada bagian depan ada 2 terminal (1 DC & 1 AC), dan eksternal melindungi bagian ground dengan presisi tinggi. Input dari probe mengadopsi kontrol prosesor mikro dari ARM 32-bit berkinerja tinggi agar pengoperasian dalam deteksi kontak bisa dilakukan hanya 7 milisecond.

Struktur prinsip kerja INSIZE 9453-ST01 ini menggunakan modul tegangan tinggi sebagai referensi DA, generator sinus yang dapat dikontrol, penguat daya kelas AB, peningkatan transformator tegangan tinggi 40-600Hz, dan kontrol loop tertutup tegangan keluaran. Indikator pada INSIZE 9453-ST01 bisa memastikan keselamatan jalur listrik utama meliputi hipot AC/DC, resistansi isolasi, arus bocor, resistansi ground, dll.

Sejak 1995, INSIZE merupakan manufaktur alat ukur yang sangat bervariatif dengan harga yang sangat terjangkau. Keaslian produk INSIZE hanya terjamin jika anda memperolehnya dari Metalextra.com.

Fitur INSIZE 9453-ST01 Withstanding Voltage Insulation Tester:

  • Mendeteksi otomatis daya Withstand voltage test dengan rentang parameter tegangan tahan 5kVAC/20mA, tegangan tahan 6kVDC/10mA

  • Mendeteksi otomatis daya Insulation resistance test dengan rentang parameter 1kV

  • Generator sinus yang dapat dikontrol: Dapat diatur untuk bekerja pada 50 atau 60Hz ketika keluaran AC, tidak lagi dibatasi oleh tegangan saluran

  • Penguat daya linier: distorsi bentuk gelombang tegangan kecil, kontrolnya sederhana dan keandalannya tinggi

  • Kontrol loop tertutup tegangan keluaran: untuk memastikan bahwa tingkat penyesuaian beban kecil dan data pengujian dapat diandalkan

  • Dapat secara mandiri melakukan uji tegangan tahan AC, uji tegangan tahan DC, dan uji resistansi isolasi, dan dapat lulus pengujian Pass/Fail

  • Pengaturan proyek rencana uji coba, uji sekuensial multi-proyekInsulation resistance test Ukuran ringkas dengan frame terbuat dari plastik keras Delrin yang ringan dengan fitur stand

  • Layar LCD 5 Inch dengan kecerahan tinggi tampilan ganda: ΔABS/Δ/Hasil Penyortiran

  • Kontrol close loop atau loop tertutup tegangan keluaran: untuk memastikan bahwa tingkat penyesuaian beban kecil dan data pengujian dapat diandalkan.

  • Dapat secara mandiri melakukan uji tegangan tahan AC, uji tegangan tahan DC, dan uji resistansi isolasi, dan dapat lulus pengujian

  • Uji resistansi empat terminal dengn port data antarmuka RS-232C, Handler (EXT-I/O) bawaan

  • Fungsi kunci tombol dan Penyimpanan Data via USB

Harap dicatat:

Gambar hanya untuk tujuan representasi. Produk mungkin berbeda dari yang ditunjukkan di atas. Diskon% dibulatkan ke Bilangan bulat terdekat. Harga bisa berubah sewaktu-waktu seiring dengan perubahan nilai tukar valuta asing dan program promosi. Untuk lebih jelas silahkan hubungi: Sales@Metalextra.com

Specification Guide for INSIZE AC/DC Withstanding Voltage Insulation Tester 9453-ST01 (RS232C Data Output, Res; 0.001kV) Range; AC 5kV – DC 6kV:

Ordering Guide for INSIZE AC/DC Withstanding Voltage Insulation Tester 9453-ST01 (RS232C Data Output, Res; 0.001kV) Range; AC 5kV – DC 6kV:

ORDER CODE 9453-ST01
Withstand voltage test Output voltage Range AC: 5kV; DC: 6kV
Resolution (d) 0.001kV
Accuracy ±(2%+5d)
Test current Range AC: 10mA; DC: 5mA
Resolution (d) AC: 0.001mA~0.01mA; DC: 0.1μA~0.01mA
Accuracy ±(2%+5d)
Insulation resistance test Output voltage Range 1kV
Resolution (d) 0.001kV
Accuracy ±(1%+2d)
Test resistance Range 10GΩ10GΩ
Resolution (d) 0.001MΩ~0.01GΩ
Accuracy output voltage≥500V, test resistance 1MΩ-1GΩ: ±(5%+5d);

output voltage≥500V, test resistance 1GΩ-10GΩ: ±(10%+5d);

output voltage<500V, test resistance 0.1MΩ-1GΩ: ±(10%+5d)

Discharge function discharge after testing
Arc detection 1~9 level (AC/DC), factory default is 51~9 level (AC/DC), factory default is 5
TimeTime voltage rising time: 0.1s~999.9s; voltage falling time: 0.1s~999.9s; voltage testing time: 0.1s~999.9s
Interface HANDLER interface, RS232C interface, USB interface
Operation environment temperature: 10°C~40°C; relative humidity: ≤70%
Power supply AC 110V/220V, 50Hz/60Hz
Dimension (LxWxH) 450x270x130mm
Weight 9.2kg
STANDARD DELIVERY
Main unit 1 pc
RS232 communication cable 1 pc
High voltage test rod 1 pc
High voltage test clip 2 pcs

INSIZE AC/DC Withstanding Voltage Insulation Tester 9453-ST01 (RS232C Data Output, Res; 0.001kV) Range; AC 5kV – DC 6kV
