INSIZE Bond Force Tester DTM-A Series (ADC Resolution; 24Bit) Accuracy; 0.1%FS, Force range; 50Kgf – 200Kgf

INSIZE Bond Force Tester DTM-A Series merupakan alat ukur dan uji kekuatan daya rekatan material dengan gaya tarik wire pull pada sumbu X, gaya gesek shear bond pada sumbu Y, solder ball shear maupun tekan die shear pada sumbu Y.

INSIZE Bond Force Tester DTM-A Series memiliki stand presisi yang dapat melakukan banyak uji bond testing standar pada material, komponen, dan struktur sambungan solder maupun kawat dalam rentang daya 490N (50 kgf) hingga 2000N (1,961.33 kgf) dalam akurasi; 0.5%.

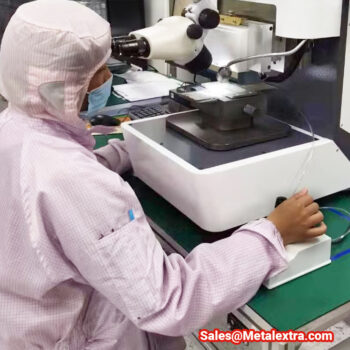

Dengan desain bench top yang dilengkapi microscope trinocular, anda bisa operasikan INSIZE Bond Force Tester DTM-A Series untuk uji coba gaya tarik dengan 3 pilihan aktuator probe yang bisa dilepas pasang sesuai parameter uji tergantung modelnya.

Spesimen ditempatkan di stage dengan dudukan khusus penjepit material agar dapat secara otomatis merekam perubahan gaya selama pengujian. Dengan metode sederhana ini, anda tidak hanya mencatat perubahan panjang benda uji tetapi juga semua komponen pemanjangan/elastisitas lainnya dari mesin uji dan sistem penggeraknya termasuk setiap slip benda uji dalam genggaman. Setelah mesin INSIZE Bond Force Tester DTM-A Series dihidupkan, besaran beban yang diprogram sebelumnya akan meningkat pada spesimen.

Anda juga bisa menambah jig atau memasang aksesoris safety shield pada INSIZE Bond Force Tester DTM-A Series untuk keamanan lingkungan kerja. Selama pengujian, sistem kontrol dan perangkat lunak terkait mencatat beban dan ekstensi atau kompresi dari spesimen yang diuji.

INSIZE Bond Force Tester DTM-A Series tersedia dalam tipe pengukuran gaya saja dan tipe pengukuran force-displacement, semuanya ada 10 tipe probe dan 4 tipe jig penjepit sampel dengan gaya pengukuran selengkapnya di deskripsi dibawah yang dijual terpisah.

Stand pada INSIZE Bond Force Tester DTM-A Series terbuat dari material pelat alloy steel yang rigid agar memungkinkan Anda untuk membuat nol tolok ukur untuk mengimbangi pengukuran attachment dan perubahan posisi pengukuran. Kendali joystick INSIZE Bond Force Tester DTM-A Series dengan dua arah dilengkapi tombol tahan waktu nyata / puncak memungkinkan Anda untuk mengamati transien atau menangkap puncak.

Anda bisa menguji tegangan fatigue kelelahan dan kekuatan rekatan material yang diuji coba dengan menggunakan beragam aksesoris maupun jig yang sesuai dengan model pengujian yang diinginkan. Hasil ukur bisa langsung dikirim via software pengolahan data di komputer yang disertakan. Harap perhatikan harga yang tertera disini merupakan referensi untuk INSIZE Bond Force Tester DTM-A Series.

Sejak 1995, INSIZE menawarkan alat ukur dimensi hingga torsi dan massa yang sangat bervariatif dengan harga yang sangat terjangkau. Keaslian produk INSIZE di Indonesia hanya terjamin jika anda membelinya dari Metalextra.com.

Fitur INSIZE Bond Force Tester DTM-A Series:

• Tes cepat dimungkinkan untuk test tekan secara otomatis untuk menguji kuat tekan rekatan bahan solder maupun material mikro dalam rentang ukur 50Kgf – 200Kgf

• Resolusi tinggi 0.001N

• Mengadopsi 3 sensor torsi presisi tinggi dengan load cell encoder yang bisa dilepas pasang sesuai parameter uji.

• Dirancang untuk bidang mikroelektronika multifungsi mendukung mode uji tarik, dorong, geser, dan lainnya, dapat memenuhi berbagai bentuk pengemasan dan persyaratan pengujian.

• Pengukuran presisi tinggi untuk akuisisi data resolusi 24-Bit untuk memastikan akurasi tinggi, pengulangan, dan reproduktifitas tinggi dari data pengujian.

• Pengoperasian cerdas dilengkapi dengan pengoperasian rocker dan meja kerja otomatis sumbu X, Y, menyederhanakan proses pengujian, meningkatkan efisiensi pengujian.

• Memiliki batas kecepatan dan ketinggian keselamatan yang independen untuk secara efektif mencegah kerusakan pada peralatan dan sampel karena kesalahan.

• Desain modular dapat secara otomatis mengidentifikasi dan mengganti modul uji skala yang berbeda, beradaptasi dengan kebutuhan pengujian berbagai produk.

• Modul uji dorong Akurasi pengujian: ±0,25%

• Modul uji tarik Akurasi pengujian: ±0,25%

• Frekuensi pengambilan sampel Lebih dari 5000Hz

• Berbagai Mode Pengujian Tarik kawat, Tarik vektor, Tarik penjepit, Tarik benturan dingin, ball share, kupas, die shear..dll

• Kapasitas Sesuai dengan pengujian yang berbeda (lihat technical guide)

• Platform Uji Dapat digunakan dengan berbagai ragu (dapat disesuaikan)

• Pengoperasian Operasi PC, dapat menampilkan beberapa grafik grup, keluaran, statistik, simpan

• Tekanan Udara 0,4-0,6Mpa

• Dimensi P660xL355xT590mm

• Berat ≤100KG

• Catu Daya 110V/220V, Frekuensi 50Hz/60Hz

• Desain yang kokoh meminimalkan pengaruh deformasi maks.0.5mm

• Test Standard JEITA EIAJ ET-7407, JEDEC JESD22-B117A, JEDEC JESD22-B11, JEDEC JESD22-B116, ASTM F1269, DT/NDT MIL STD 883, MIL STD 883, MIL STD 883 ,JEDEC JESD22-B109

• Serbaguna untuk berbagai pengujian yang berurusan dengan uji ketahanan dengan menetapkan jumlah tes siklus untuk mengulangi sesi pengujian

Harap dicatat:

Gambar hanya untuk tujuan representasi. Produk mungkin berbeda dari yang ditunjukkan di atas. Diskon% dibulatkan ke Bilangan bulat terdekat. Harga bisa berubah sewaktu-waktu seiring dengan perubahan nilai tukar valuta asing dan program promosi. Untuk lebih jelas silahkan hubungi: Sales@Metalextra.com
