INSIZE Carbide Plain Plug Gauge 4128 (Metric Standard DIN7150-2) Range; ø1mm – ø60mm

Gambar hanyalah ilustrasi, bisa berubah sewaktu-waktu. Harga yang tertera disini sebagai referensi tidak mengikat. Harga penawaran sah lewat kuotasi saja.

harga/unit:

Info selengkapnya:

Sales@METALEXTRA.com

Categories: , , , , Tags: , , , , , , ,

INSIZE Carbide Plain Plug Gauge 4128 dirancang sebagai alat ukur limit gauge untuk perbandingan presisi sesuai dengan Standard Jerman terbaru DIN 7150-2:2007-02. Setiap unit plug gauge ini bisa digunakan untuk memeriksa lubang pin fastener atau uji GO dan NO GO. Fungsi plain plug gauge ini mirip seperti pin gauge dengan diameter dan toleransi lebih besar.

Dalam fabrikasi produk yang menggunakan fastener dan mirip dengan alat pengukur block gauge, INSIZE Carbide Plain Plug Gauge 4128 ini dijual dengan nilai akurasi yang berbeda. Semakin tinggi grade, semakin rendah varians yang diijinkan dari diameter nominal.

Pengukur pin GO pada INSIZE Carbide Plain Plug Gauge 4128 terbuat dari material Tungsten Carbide/Wolfram yang diaplikasi dengan hot joint, sedangkan bagian NOGO dengan material tool steel. Kekuatan tekan tungsten karbida ini 6000 MPa dan kekerasannya 69~81 HRC. Ketika suhu naik hingga 900~1000℃, kekerasan masih dapat dipertahankan sekitar 60 HRC. Selain itu, INSIZE Carbide Plain Plug Gauge 4128 memiliki kekuatan, ketangguhan, ketahanan aus, tahan panas, dan ketahanan korosi yang baik.

Toleransi diameter INSIZE Carbide Plain Plug Gauge 4128 ini bervariasi, dalam setiap tingkatan, berdasarkan pada diameter nominal. Standar thread dari ISO menetapkan bahwa pengukur ulir harus mulai di bawah batas produk berulir dan diizinkan untuk memakai sedikit di luar diameter batas produk tersebut.

Sejak 1995, INSIZE merupakan manufaktur alat ukur yang sangat bervariatif dengan harga yang sangat terjangkau. Keaslian produk INSIZE hanya terjamin jika anda memperolehnya dari Metalextra.com.

Fitur INSIZE Carbide Plain Plug Gauge 4128 :

  • Standard DIN7150-2 CLASS H7 tersedia dari M1 hingga ukuran M50.

  • Setiap limit gauge presisi ini tersedia dengan Go Gauge (Lebih panjang) + NOGO Gauge (lebih pendek)

  • Terbuat dari material Tungsten Carbide pada bagian pin luar yang yang tahan aus, tahan korosi ,

  • Memiliki kekerasan material hingga 69 HRC

  • Gagang dari tool steel keras dengan hardness HRC 60±2, Material: ohms (oil hardened non-shrinking steel)

  • Alat ukur Go dan No Go dijual sepaket dalam setiap pemesanan

  • Dilengkapi dengan sertifikat kalibrasi pabrikan.

Harap dicatat:

Gambar hanya untuk tujuan representasi. Produk mungkin berbeda dari yang ditunjukkan di atas. Diskon% dibulatkan ke Bilangan bulat terdekat. Harga bisa berubah sewaktu-waktu seiring dengan perubahan nilai tukar valuta asing dan program promosi. Untuk lebih jelas silahkan hubungi: Sales@Metalextra.com

Specification for INSIZE Carbide Plain Plug Gauge 4128 (Metric Standard DIN7150-2) Range; ø1mm – ø60mm:

Size Tolerance of INSIZE Carbide Plain Plug Gauge 4128 (Metric Standard DIN7150-2) Range; ø1mm – ø60mm:

Diameter Size tolerance of Go gage Ød1(µm) Size tolerance
of No-Go gage Ød2(µm)		 L1 L2 L
1, 1.9 +0.5 / +2.5 +9 / +11 15 12 67
1.9, 3 +0.5 / +2.5 +9 / +11 15 12 79
3 4.7 +0.75 / +3.25 +10.75 / +13.25 15 12 79
4.7 6 +0.75 / +3.25 +10.75 / +13.25 15 12 88.5
6, 7.1 +0.75 / +3.25 +13.75 / +16.25 15 12 88.5
7.1, 8 +0.75 / +3.25 +13.75 / +16.25 15 12 99
8, 10 +0.75 / +3.25 +13.75 / +16.25 12 7 75
10, 14 +1 / +4 +16.5 / +19.5 12 7 82
14, 18 +1 / +4 +16.5 / +19.5 17 10 97
18, 24 +1 / +5 +19 / +23 17 12 109
24, 30 +1 / +5 +19 / +23 17 14 111
30, 40 +1.5 / +5.5 +23 / +27 20 15 115
40, 50 +1.5 / +5.5 +23 / +27 20 15 160
50, 60 +1.5 / +6.5 +27.5 / +32.5 20 15 160

ORDER GUIDE FOR INSIZE Carbide Plain Plug Gauge 4128 (Metric Standard DIN7150-2) Range; ø1mm – ø60mm:

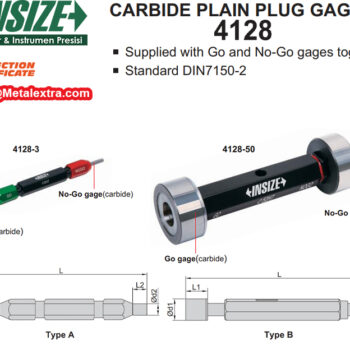

Order Code Diameter (mm) Type
4128-1* 1 A
4128-2* 2 A
4128-3* 3 A
4128-4* 4 A
4128-5* 5 A
4128-6* 6 A
4128-7* 7 A
4128-8* 8 A
4128-9* 9 B
4128-10* 10 B
4128-11*
*		 11 B
4128-12 12 B
4128-13* 13 B
Order Code Diameter (mm) Type
4128-14* 14 B
4128-15* 15 B
4128-16* 16 B
4128-17* 17 B
4128-18* 18 B
4128-19* 19 B
4128-20* 20 B
4128-21* 21 B
4128-22* 22 B
4128-23* 23 B
4128-24* 24 B
4128-25* 25 B
4128-26* 26 B
Order Code Diameter (mm) Type
4128-27* 27 B
4128-28* 28 B
4128-29* 29 B
4128-30* 30 B
4128-31* 31 B
4128-32* 32 B
4128-33* 33 B
4128-34* 34 B
4128-35* 35 B
4128-36* 36 B
4128-37* 37 B
4128-38* 38 B
4128-39* 39 B
Order Code Diameter (mm) Type
4128-40* 40 B
4128-41* 41 B
4128-42* 42 B
4128-43* 43 B
4128-44* 44 B
4128-45* 45 B
4128-46* 46 B
4128-47* 47 B
4128-48* 48 B
4128-49* 49 B
4128-50* 50 B
4128-52* 52 B
4128-55* 55 B
4128-60* 60 B
