INSIZE Cylinder Gauge 6316 (HRC60+, Accuracy; ±0.5μm) Range; ≤3mm – ≤200mm

Gambar hanyalah ilustrasi, bisa berubah sewaktu-waktu. Harga yang tertera disini sebagai referensi tidak mengikat. Harga penawaran sah lewat kuotasi saja.

harga/unit:

Rp5.000.000

Info selengkapnya:

Sales@METALEXTRA.com

Categories: , , , , , , Tags: , , ,

INSIZE Cylinder Gauge 6316 menawarkan standar referensi untuk dimensi silinder dan uji silindrisitas dimensi luar (OD) dalam rentang diameter ≤3mm – ≤200mm. Block setting standards INSIZE Cylinder Gauge 6316 ini terbuat dari material Tungsten Wolfram steel dengan perlakuan Heat Quenching yang bisa dibeli terpisah berdasarkan kebutuhan kalibrasi anda.

Pengujian silindrisitas diukur dengan INSIZE Cylinder Gauge 6316 bisa dilakukan dengan mekanisme vertikal maupun horisontal. INSIZE Cylinder Gauge 6316 ditempatkan pada bagian pada porosnya, dan memutarnya sementara pengukur ketinggian mencatat variasi permukaan dalam beberapa putaran.

Ada 51 model INSIZE Cylinder Gauge 6316 yang bisa anda pilih. INSIZE Cylinder Gauge 6316  ini cocok juga untuk kalibrasi Snap gauge, roundcom, bench center, micrometer, kaliper merek apapun sesuai standar DIN 863/3 dan ISO361. Anda bisa gunakan INSIZE Cylinder Gauge 6316 untuk micrometer buatan Mitutoyo, Bowers, Sylvac, Tesa, Niigata Seiki, Brown & Sharpe, Fowler, Moore & Wrights, Vogel, dan merek lainnya. Anda bisa setel micrometer, bench center maupun kaliper dengan gaya torsi jepit yang konstan sekitar 7 hingga 12 Newton. Harga yang tertera disini merupakan referensi untuk INSIZE 6316-4.

Sejak 1995, INSIZE merupakan manufaktur alat ukur yang sangat bervariatif dengan harga yang sangat terjangkau. Keaslian produk INSIZE hanya terjamin jika anda memperolehnya dari  METALEXTRA.COM.

Fitur INSIZE Cylinder Gauge 6316 :

  • Ukur dimensi dan setel mikrometer vernier, mikrometer digital maupun kaliper, bench center dan bore gauge untuk dimensi eksternal umumnya.

  • Ada 51 model dengan rentang pengukuran ≤3mm – ≤200mm, akurasi ±0.5μm hingga ±2μm tergantung ukuran

  • Frame mekanis dalam baja Tungsten Carbide steel khas INSIZE, dikeraskan dan halus

  • Cocok untuk gaya pengukuran torsi jepit yang konstan 7 – 12 Newton untuk akurasi yang tinggi.

  • Dikirim dengan kotak plastik HDPE tergantung stok dan sertifikat kalibrasi pabrikan.

Harap dicatat:

Gambar hanya untuk tujuan representasi. Produk mungkin berbeda dari yang ditunjukkan di atas. Diskon% dibulatkan ke Bilangan bulat terdekat. Harga bisa berubah sewaktu-waktu seiring dengan perubahan nilai tukar valuta asing dan program promosi. Untuk lebih jelas silahkan hubungi: Sales@Metalextra.com

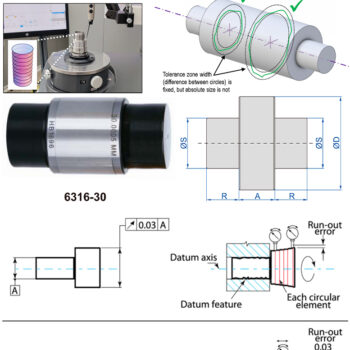

Dimension Guide of INSIZE Cylinder Gauge 6316 (HRC60+, Accuracy; ±0.5μm) Range; ≤3mm – ≤200mm :


Diameter
ØD *		 A C R ØS Deviation** Roundness and cylindricity
3.0-3.81 9.52 17.46 11.1 2.4 ±5µm 0.5µm
3.81-5.84 11.11 19.05 11.1 3.2 ±5µm 0.5µm
5.84-9.27 12.7 20.64 11.1 5.6 ±5µm 0.5µm

Diameter
ØD *		 A C R ØS Deviation** Roundness and cylindricity
9.27-12.95 14.29 22.22 12.7 8.7 ±5µm 0.5µm
12.95-20.96 15.88 23.81 12.7 12.7 ±5µm 0.5µm
20.96-28.83 17.46 25.4 15.9 19 ±5µm 0.7µm
28.83-38.35 20.64 28.58 15.9 25.4 ±5µm 0.7µm

Diameter
ØD *		 A ØS R Deviation** Roundness and cylindricity
38.35-51.05 31.8 22.2 15.8 ±5µm 1µm
51.05-63.75 31.8 22.2 15.8 ±5µm 1µm
63.75-76.45 38.1 25.4 39.8 ±5µm 1.2µm
76.45-89.15 38.1 25.4 39.8 ±5µm 1.2µm
89.15-101.85 38.1 25.4 39.8 ±5µm 1.2µm
101.85-114.55 38.1 25.4 39.8 ±5µm 1.2µm
114.55-127.25 38.1 25.4 39.8 ±5µm 1.6µm
127.25-139.95 38.1 25.4 39.8 ±5µm 1.6µm
139.95-152.62 38.1 25.4 39.8 ±5µm 1.6µm
152.65-165.35 38.1 25.4 39.8 ±5µm 1.6µm
165.35-178.05 38.1 25.4 39.8 ±5µm 2µm
178.05-190.75 38.1 25.4 39.8 ±5µm 2µm
190.75-203.45 38.1 25.4 39.8 ±5µm 2µm

Order Guide of INSIZE Cylinder Gauge 6316 (HRC60+, Accuracy; ±0.5μm) Range; ≤3mm – ≤200mm :

Order Code ØD Order Code ØD Order Code ØD
6316-3 * Ø3mm 6316-16 * Ø16mm 6316-29 * Ø29mm
6316-4 * Ø4mm 6316-17 * Ø17mm 6316-30 * Ø30mm
6316-5 * Ø5mm 6316-18 * Ø18mm 6316-31 * Ø31mm
6316-6 * Ø6mm 6316-19 * Ø19mm 6316-32 * Ø32mm
6316-7 * Ø7mm 6316-20 * Ø20mm 6316-33 * Ø33mm
6316-8 * Ø8mm 6316-21 * Ø21mm 6316-34 * Ø34mm
6316-9 * Ø9mm 6316-22 * Ø22mm 6316-35 * Ø35mm
6316-10 * Ø10mm 6316-23 * Ø23mm 6316-36 * Ø36mm
6316-11 * Ø11mm 6316-24 * Ø24mm 6316-37 * Ø37mm
6316-12 * Ø12mm 6316-25 * Ø25mm 6316-38 * Ø38mm
6316-13 * Ø13mm 6316-26 * Ø26mm 6316-39 * Ø39mm
6316-14 * Ø14mm 6316-27 * Ø27mm 6316-40 * Ø40mm
6316-15 * Ø15mm 6316-28 * Ø28mm 6316-41 * Ø41mm
Order Code ØD Order Code ØD
6316-42 * Ø42mm 6316-70 * Ø70mm
6316-43 * Ø43mm 6316-75 * Ø75mm
6316-44 * Ø44mm 6316-80 * Ø80mm
6316-45 * Ø45mm 6316-85 * Ø85mm
6316-46 * Ø46mm 6316-87 * Ø87mm
6316-47 * Ø47mm 6316-90 * Ø90mm
6316-48 * Ø48mm 6316-95 * Ø95mm
6316-49 * Ø49mm 6316-100 * Ø100mm
6316-50 * Ø50mm 6316-125 * Ø125mm
6316-55 * Ø55mm 6316-150 * Ø150mm
6316-60 * Ø60mm 6316-175 * Ø175mm
6316-62 * Ø62mm 6316-200 * Ø200mm
6316-65 * Ø65mm

*Supplied with manufacturer inspection certificate
