INSIZE Internal Thread Taper Gauge 2241-6 (API5B, Digital Indicator res; 0.01mm) Accuracy; 0.04 mm, Range; 1-6″/25.4-152.4mm

Gambar hanyalah ilustrasi, bisa berubah sewaktu-waktu. Harga yang tertera disini sebagai referensi tidak mengikat. Harga penawaran sah lewat kuotasi saja.

harga/unit:

Rp48.000.000

Info selengkapnya:

Sales@METALEXTRA.com

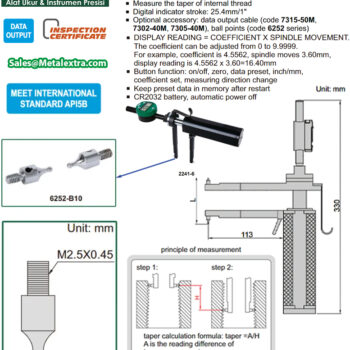

INSIZE Internal Thread Taper Diameter Gauge 2241-6 (Digital Indicator res; 0.01mm) merupakan solusi penentuan jenis dan ukuran uir thread dengan mekanisme gagang teleskopik yang menggunakan dua titik kontak anvil. Satu titik kontak tetap di bagian rahang atas memiliki tuas/lever geser dengan mata anvil statis di rahang bawah di bagian handle. Desain INSIZE 2241-6 ini memudahkan penyetelan linear secara vertikal maupun horizontal untuk mendapatkan pengukuran ovalitas yang stabil. Titik kontak atau mata anvil tipe ball-point dapat dengan mudah dilepas dan diubah untuk memungkinkan pengukur digunakan pada berbagai bentuk ulir sekrup.

Unit digital test indicator memungkinkan penyetelan koefisien dari 0 hingga 9,999. Misalnya, koefisien 4,5562, spindel bergerak 3,60mm, pembacaan tampilan 4,5562 x 3,60 = 16,40mm. Dengan rentang ukur 12.7mm/0.5″, Indikator uji digital INSIZE 2501 menggabungkan test indikator uji dial gaya plunger tekan naik turun dengan teknologi encoder linier. INSIZE 2501 dirancang dengan tampilan digital yang dipasang pada batang probe yang bisa dilepas-pasang agar memberikan pengukuran akurasi 20μm.

Dibuat sesuai dengan standar API5B, anda bisa cek dimensi, toleransi, dan persyaratan penandaan untuk ulir API dan pengukur yang mengontrol kriteria penerimaan untuk ulir pipa tubing. Thread lead merupakan jarak antara ulir, diukur pada bidang yang sejajar dengan garis tengah bagian ulir. Pitch dari ulir menentukan diameter titik kontak yang diperlukan untuk melakukan pengukuran ulir dalam. Setiap set dilengkapi dengan digital indicator gage INSIZE 2501-251F.

Sejak 1995, INSIZE merupakan manufaktur alat ukur yang sangat bervariatif dengan harga yang sangat terjangkau. Keaslian produk INSIZE hanya terjamin jika anda memperolehnya dari Metalextra.com.

Fitur INSIZE Internal Thread Taper Gauge 2241-6 (API5B, Digital Indicator res; 0.01mm) Accuracy; 0.04 mm, Range; :

  • Menggunakan sistem dua titik anvil tipe ball-point untuk stabilitas yang lebih besar ketika memeriksa bagian ulir internal

  • Mata anvil yang bisa dilepas agar memungkinkan inspeksi pada berbagai bentuk ulir fastener dan mempermudah penggantian jika sudah aus terpakai.

  • Ukur diameter puncak ulir internal dengan diameter internal nominal 1 – 6 Inch atau 25.4mm – 152.4mm

  • Variasi diameter dideteksi oleh pembacaan digital indikator.

  • Semua pengukur ini sesuai dengan standar pipa thread tubing API 5B untuk digunakan pada sambungan tubing berukuran 1” – 4½”.

  • Aksesori opsional: kabel output data (kode 7315-50M, 7302-40M, 7305-40M), sedangkan mata anvil ball-point INSIZE 6525 dijual terpisah berdasarkan Thread per Inch TPI yang anda butuhkan.

  • Garansi: Satu Tahun dari tanggal pembelian
  • Dalam pengiriman standar dilengkapi dengan; unit set, kotak koper, digital indicator dan sertifkat kalibrasi pabrikan

Harap dicatat:

Gambar hanya untuk tujuan representasi. Produk mungkin berbeda dari yang ditunjukkan di atas. Diskon% dibulatkan ke Bilangan bulat terdekat. Harga bisa berubah sewaktu-waktu seiring dengan perubahan nilai tukar valuta asing dan program promosi. Untuk lebih jelas silahkan hubungi: Sales@Metalextra.com

Specification Guide INSIZE Internal Thread Taper Gauge 2241-6 (API5B, Digital Indicator res; 0.01mm) Accuracy; 0.04 mm, Range; 1-6″/25.4-152.4mm:

Order Guide INSIZE Internal Thread Taper Gauge 2241-6 (API5B, Digital Indicator res; 0.01mm) Accuracy; 0.04 mm, Range; 1-6″/25.4-152.4mm:

Order Code Range Digital indicator stroke Resolution Accuracy
2241-6 1-6″/25.4-152.4mm 25.4mm/1″ 0.01mm/0.0005″ 0.04mm

Order Guide of Ball-point anvils with TPI for INSIZE Internal Thread Taper Gauge 2241-6 (API5B, Digital Indicator res; 0.01mm) :

Order Code Thread type Threads Per inch Ball diameter (Ød)
Taper Pitch
6252-B8 round thread, line pipe 8 1.829mm 1.829mm
6252-B10 round thread, line pipe 10 1.448mm 1.448mm
6252-B115 line pipe 11.5 1.27mm 1.27mm
6252-B14 line pipe 14 1.041mm 1.041mm
6252-B18 line pipe 18 0.813mm 0.813mm
6252-B27 line pipe 27 0.533mm 0.533mm
6252-B5 buttress thread 5 2.286mm
6252-B51 buttress thread 5 1.575mm
6252-B52 extreme line thread 5, 6 1.524mm
6252-B53 extreme line thread 5 2.667mm*
6252-B6 extreme line thread 6 2.210mm*
