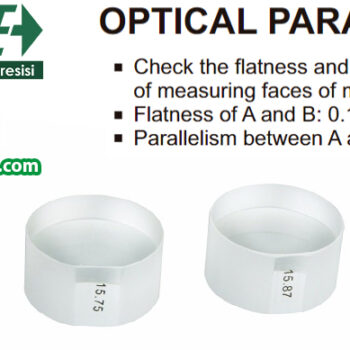

INSIZE Optical Flatness & Parallelism 4184 for Micrometer Setting Standard METRIC

Gambar hanyalah ilustrasi, bisa berubah sewaktu-waktu. Harga yang tertera disini sebagai referensi tidak mengikat. Harga penawaran sah lewat kuotasi saja.

harga/unit:

Rp4.500.000

Info selengkapnya:

Sales@METALEXTRA.com

INSIZE Optical Flatness & Parallelism block 4184 menawarkan komparasi ukur untuk mengetahui kerataan permukaan mata anvil pada spindel micrometer. Pengukuran kerataan permukaan permukaan yang dipoles dapat ditentukan secara visual dengan membandingkan variasi antara permukaan kerja dan permukaan datar optik.

Terbuat dari material gelas atau kaca kristal, flat optik INSIZE Optical Flatness & Parallelism block 4184 merupakan komponen komparatif optik serbaguna yang digunakan dalam banyak aplikasi, seperti: pemeriksaan blok pengukur untuk keausan dan akurasi, serta pengujian berbagai komponen termasuk jendela, prisma, filter, cermin, dll. INSIZE Optical Flatness & Parallelism block 4184 juga dapat digunakan sebagai master komparasi untuk uji persyaratan interferometri.

INSIZE 4184 Optical Flatness & Parallelism block memang sesuai dengan standar Jerman DIN 863 dengan tingkat total error maksimum 4μm dan Toleransi paralelisme untuk mengukur permukaan dengan tekanan pengukuran 10 Newton sebesar 2μm .Terbuat dari material kaca crystal pada bagian sisi silinder frosted untuk membantu memegang saat penyetelan dan pada bagian permukaan wajah sudah dipoles dengan halus.

Ketika permukaan optik datar yang dipoles ditempatkan dalam kontak dengan permukaan yang akan diuji, pita gelap dan terang akan terbentuk bila dilihat dengan cahaya monokromatik. Pita ini dikenal sebagai pinggiran interferensi dan bentuknya memberikan representasi visual dari kerataan permukaan yang diuji. Paralelisme dapat diperkirakan menggunakan paralel optik diadakan antara wajah. Pertama, tekan jepit sejajar dengan permukaan pengukur landasan. Kemudian tutup spindel pada paralel menggunakan gaya ukur normal dan hitung jumlah pinggiran interferensi merah yang terlihat pada permukaan pengukur spindel dalam celah cahaya putih.

Selain untuk micrometer, INSIZE 4184 Optical Flatness & Parallelism block juga bisa digunakan Bench center, kaliper, optical projector dan pembanding balok universal juga. Harga yang tertera disini merupakan referensi untuk INSIZE 4184-41A.

Sejak 1995, INSIZE merupakan manufaktur alat ukur yang sangat bervariatif dengan harga yang sangat terjangkau. Keaslian produk INSIZE hanya terjamin jika anda memperolehnya dari Metalextra.com.

Fitur INSIZE 4184 Optical Flatness & Parallelism for Micrometer Setting Standard METRIC:

  • Penggunaa umumnya digunakan sebagai komparasi rutin alat ukur presisi hand tools harian seperti kaliper/Sigmat, micrometer, namun bisa juga untk komparasi linier scale, height gauge, Snap gauge, Pin gauge dan lainnya.

  • Untuk pemeriksaan Mikrometer/kaliper menurut satuan METRIC ISO dari ukuran 25mm hingga 100mm.

  • Dapat digunakan secara horizontal atau vertikal

  • Disertakan dalam wadah box koper plastik ABS yang dilengkapi dengan sertifikat Kalibrasi pabrikan

Technical Guide INSIZE Optical Flatness & Parallelism 4184 for Micrometer Setting Standard METRIC:



Ordering Guide for INSIZE Optical Flatness & Parallelism 4184 for Micrometer Setting Standard METRIC:

Order code Height (b) D Applicable micrometer
4184-41A 15.62mm, 15.75mm, 15.87mm, 16.00mm 30mm 0-25mm
4184-42A 40.62mm, 40.75mm, 40.87mm, 41.00mm 30mm 25-50mm
4184-43B 65.62mm, 65.75mm, 65.87mm, 66.00mm 40mm 50-75mm
4184-44B 90.62mm, 90.75mm, 90.87mm, 91.00mm 50mm 75-100mm
