INSIZE Pin Gauge 4110 DIN2267 Grade 1 ø20mm

Gambar hanyalah ilustrasi, bisa berubah sewaktu-waktu. Harga yang tertera disini sebagai referensi tidak mengikat. Harga penawaran sah lewat kuotasi saja.

harga/unit:

Info selengkapnya:

Sales@METALEXTRA.com

Categories: , Tags: ,

INSIZE Pin Gauge 4110 DIN2267 Grade 1 dirancang sebagai blok pengukur dan referensi untuk perbandingan presisi sesuai dengan standar Jerman DIN2267. Setiap unit bisa digunakan untuk memeriksa diameter lubang kecil, juga dapat digunakan sebagai metode uji untuk pengukuran penyimpangan geometris. Setiap unit dirancang untuk digunakan sebagai dasar inspeksi cepat Go / No Go check, menentukan dan memeriksa diameter lubang kecil, alur, lubang kerucut, blind bore, menyiapkan slot tesebut untuk proses threading atau proses menemukan jarak lubang tepat dalam toleransi +/- .002mm.

Dioptimalkan sebagai alat ukur di bengkel yang ekonomis, setiap pin tersusun rapi dan penandaan ukuran dimarking dengan ukiran laser untuk hasil akhir yang lebih baik dan halus dan presisi sesuai dengan ukuran yang disebutkan. INSIZE Pin Gauge 4110 teredia sebagai set berdasarkan jumlah pin gage dan ukuran stepnya, Anda juga dapat mengubah atau mengkalibrasi pengukur ketinggian Anda, mikrometer eksternal dan melakukan perbandingan presisi pada pengukur transfer lainnya seperti pengukur teleskopik dan bore gage juga. Setiap set dilengkapi dengan pelindung yang kuat dan berbusa dengan masing-masing pin ditutup dengan kartrid plastik dan ditandai sesuai ukurannya.

Sejak tahun 1995, INSIZE merupakan manufaktur alat ukur yang sangat bervariatif dengan harga yang sangat terjangkau. Keaslian produk INSIZE hanya terjamin jika anda memperolehnya dari Metalextra.com.

Fitur INSIZE Pin Gauge 4110 sets:

  • ukuran ø0.2mm hingga ø20mm, akurasi diameter 1μm
  • Setiap pin diukir dengan laser dan kotak
  • Setiap pin disimpan dalam tabungnya sendiri, ditandai dengan ukuran pin
  • Panjang pin 50mm, Grade 1, cocok untuk lini kerja QC production.
  • Dilengkapi dengan sertifikat kalibrasi pabrikan.
  • Terbuat dari Alloy Steel dengan hardness level material 62/65 HRC
  • Toleransi manufaktur +/- .002mm

Harap dicatat: Gambar hanya untuk tujuan representasi. Produk mungkin berbeda dari yang ditunjukkan di atas. Diskon% dibulatkan ke Bilangan bulat terdekat.

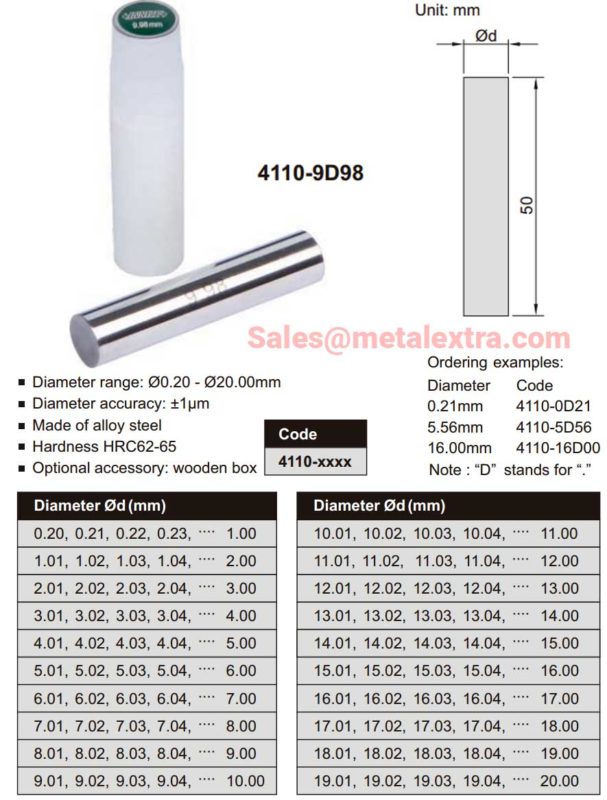

Dimension of INSIZE Pin Gauge 4110 DIN2267 Grade 1:

Ordering Guide INSIZE Pin Gauge 4166 0.01 mm increments contain 101 pin gage sets:

Code Diameter 0d (mm] Step Pin gages per set
4166-2S 1.00,1.01,1.02, … 2.00 0.01 mm 101
4166-3S 2.00, 2.01, 2.02, … 3.00 0.01mm 101
4166-4S 3.00, 3.01, 3.02, … 4.00 0.01 mm 101
4166-5S 4.00,4.01,4.02, … 5.00 0.01 mm 101
4166-6S 5.00, 5.01, 5.02, … 6.00 0.01mm 101
4166-7S 6.00, 6.01, 6.02, … 7.00 0.01 mm 101
4166-8S 7.00, 7.01, 7.02, … 8.00 0.01 mm 101
4166-9S 8.00, 8.01, 8.02, … 9.00 0.01mm 101
4166-1 OS 9.00, 9.01, 9.02, … 10.00 0.01mm 101

Ordering Guide INSIZE Pin Gauge 4166 0.01 mm increments contain 41-51 pin gage sets:

Product Code Diameter 0d (mm) Step Pin gages per set
4166-411 1.0,1.1,1.2, … 5.0 0.1mm 41
4166-511 5.0, 5.1, 5.2, … 10.0 0.1mm 51
4166-512 10.0,10.1,10.2, … 15.0 0.1mm 51
4166-513 15.0,15.1,15.2, … 20.0 0.1mm 51

Ordering Guide INSIZE Pin Gauge 4166 0.001 mm increments sets:

Product Code Diameter 0d (mm] Step Pin gages per set
4166-OD 0.20, 0.21, 0.22, … 0.50 0.01mm 31
4166-1 0.50, 0.51, 0.52, … 1.00 0.01mm 51
4166-1D 1.00,1.01,1.02, … 1.50 0.01 mm 51
4166-2 1.50,1.51,1.52, … 2.00 0.01mm 51
4166-2D 2.00, 2.01, 2.02, … 2.50 0.01mm 51
4166-3 2.50, 2.51, 2.52, … 3.00 0.01 mm 51
4166-3D 3.00, 3.01, 3.02, … 3.50 0.01mm 51
4166-4 3.50, 3.51, 3.52, … 4.00 0.01mm 51
4166-4D 4.00,4.01,4.02, … 4.50 0.01 mm 51
4166-5 4.50,4.51,4.52, … 5.00 0.01mm 51
4166-5D 5.00, 5.01, 5.02, … 5.50 0.01mm 51
4166-6 5.50, 5.51, 5.52, … 6.00 0.01 mm 51
4166-6D 6.00, 6.01, 6.02, … 6.50 0.01mm 51
4166-7 6.50, 6.51, 6.52, … 7.00 0.01mm 51
4166-7D 7.00, 7.01, 7.02, … 7.50 0.01 mm 51
4166-8 7.50, 7.51, 7.52, … 8.00 0.01mm 51
4166-8D 8.00, 8.01, 8.02, … 8.50 0.01mm 51
4166-9 8.50,8.51,8.52, … 9.00 0.01 mm 51
4166-9D 9.00, 9.01, 9.02, … 9.50 0.01mm 51
4166-10 9.50, 9.51, 9.52, … 10.00 0.01mm 51

Ordering Guide INSIZE Pin Gauge 4166 0.001 mm increments sets:

Product Code Diameter ød (mm) Step Pin gages per set
4166-10D 10.00,10.01,10.02, … 10.5 0.01mm 51
4166-11 10.50,10.51,10.52, … 11 0.01mm 51
4166-11D 11.00, 11.01, 11.02, … 11.5 0.01mm 51
4166-12 11.50, 11.51, 11.52, … 12 0.01mm 51
4166-12D 12.00,12.01,12.02, … 12.5 0.01mm 51
4166-13 12.50,12.51,12.52, … 13 0.01mm 51
4166-13D 13.00,13.01,13.02, … 13.5 0.01mm 51
4166-14 13.50,13.51,13.52, … 14 0.01mm 51
4166-14D 14.00,14.01,14.02, … 14.5 0.01mm 51
4166-15 14.50,14.51,14.52, … 15 0.01mm 51
4166-15D 15.00,15.01,15.02, … 15.5 0.01mm 51
4166-16 15.50,15.51,15.52, … 16.00 0.01mm 51
4166-16D 16.00,16.01,16.02, … 16.50 0.01mm 51
4166-17 16.50,16.51,16.52, … 17 0.01mm 51
4166-17D 17.00,17.01,17.02, … 17.5 0.01mm 51
4166-18 17.50,17.51,17.52, … 18 0.01mm 51
4166-18D 18.00,18.01,18.02, … 18.5 0.01mm 51
4166-19 18.50,18.51,18.52, … 19 0.01mm 51
4166-19D 19.00,19.01,19.02, … 19.5 0.01mm 51
4166-20 19.50,19.51,19.52, … 20 0.01mm 51
