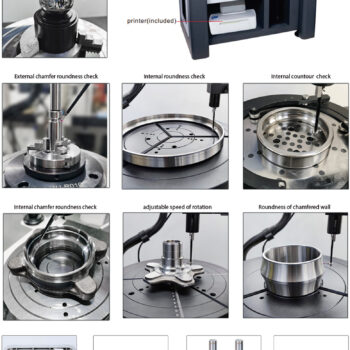

INSIZE Roundness & Cylindricity Tester RCT-300 (Speed; 0.1mm/s – 50mm/s, Res; 0.001μm) Max Range; Ø300mm – Ø450mm

Gambar hanyalah ilustrasi, bisa berubah sewaktu-waktu. Harga yang tertera disini sebagai referensi tidak mengikat. Harga penawaran sah lewat kuotasi saja.

harga/unit:

Rp1.300.000.000

Info selengkapnya:

Sales@METALEXTRA.com

INSIZE Roundness & Cylindricity Tester RCT-300 menawarkan solusi presisi pemeriksaan dimensi silindrisitas dan parameter toleransi kebulatan dengan rentang pengukuran Ø300mm hingga Ø450mm, dengan motor stage berkecepatan hingga 50mm/s dan resolusi 0.001μm. INSIZE Roundness & Cylindricity Tester RCT-300  memungkinkan analisis sub mikron komponen presisi dalam operasi CNC sepenuhnya atau semi otomatis.

Anda bisa uji roundness, flatness, straightness, cilindricity, conicity, cone shape, concentricity parallelism, squareness, angularity, coaxiality run-out, total run-out dan thickness variation dalam satu unit. Mesin INSIZE Roundness & Cylindricity Tester RCT-300 ini memiliki mata probe tipe bola ruby tanpa tambahan mesin kompresor. Mata ukur atau detektor probe bisa dipasang dan dilepas sesuai kebutuhan. Operasional bisa dilakukan dengan bantuan vise dan kontrol via joystick manual pada permukaan benda cembung atau radius. Stage ukur surface plate terbuat dari granit dengan grade terbaik.

Roundness atau kebulatan merupakan ukuran seberapa presisi sebuah lingkaran di setiap penampang lubang, poros, lancip, dll. Menurut standar JIS B 0621 mendefinisikan kebulatan sebagai jumlah penyimpangan bentuk lingkaran dari lingkaran yang benar secara geometris. Uji silindrisitas atau tes silinder merupakan ukuran seberapa lurus dan bahkan lingkaran lubang atau poros. INSIZE Roundness & Cylindricity Tester RCT-300 mampu uji benda kerja melingkar,

Seluruh unit menggunakan surface plate granit dengan kelas 00 dan meja kerja disediakan dalam set unit. Dengan sensor digital dan komputer dengan tampilan kordinat 2D maupun 3D pada layar LCD 19 inch (tergantung stok) yang nyaman digunakan untuk aplikasi intuitif dan konfigurasi data transfer. Fungsi tampilan SPC ini bisa disetel dari tampilan sederhana grafik batang, analog, fungsi PLC, dan lainnya.

Sejak 1995, INSIZE merupakan manufaktur alat ukur yang sangat bervariatif dengan harga yang sangat terjangkau. Keaslian produk INSIZE hanya terjamin jika anda memperolehnya dari Metalextra.com.

Fitur INSIZE Roundness & Cylindricity Tester RCT-300 (Speed; 0.1mm/s – 50mm/s, Res; 0.001μm) Max Range; :

  • Mampu ukur diameter Ø300mm – Ø450mm, dengan resolusi 0.001μm dan kecepatan pengukuran 6rpm.

  • Parameter;

  1. Modul silinder: silinder, lari penuh radial, koaksialitas, lancip, radius

  2. Modul kebulatan: kebulatan, konsentrisitas, lompatan tunggal radial, perbedaan ketebalan dinding

  3. Modul kelurusan: kelurusan, paralelisme, kuadrat

  4. Modul kerataan bagian tunggal: kerataan bagian tunggal, lompatan tunggal aksial, tegak lurus, paralelisme

  5. Modul kerataan multi-bagian: kerataan multi-bagian, paralelisme, runout penuh aksial, tegak lurus

  6. Modul komutator: pantulan monolitik, pantulan langsung, perbedaan interval

  • Analisis program:

  1. Cylindricity function: 2-10 sections, 3 evaluation methods

  2. Reference benchmarks for cylindricity evaluation: LSCY, MZCY, MICY, MCCY, OSCY

  3. Reference circle for roundness evaluation: LSC, MZC, MIC, MCCTerintegrasi dengan komputer LCD dengan output kabel USB.

  • Mata ukur stylus tipe induktif 5 μm, Probe berlapis diamond dengan sudut 90°

  • Alarm memperingatkan Anda ketika jarak pengukuran kumulatif melebihi batas yang ditetapkan.

  • Spindel mengambang udara dapat mengukur kebulatan, koaksialitas, konsentrisitas, kerataan, runout radial, runout aksial, paralelisme dan tegak lurus.

  • Perangkat lunak disertakan untuk pengukuran dan analisis spektrum, penghilangan celah / duri otomatis, analisis bentuk gelombang dan 4 metode evaluasi kebulatan: metode luas terkecil, metode kuadrat terkecil, metode lingkaran terbatas terkecil, metode lingkaran tertulis terbesar

  • Mengukur filer: 1-15upr, 1-50upr, 1-150upr, 1-250upr, 1-500upr, 15-100upr, 15-500upr, 2-15upr, 1-1500upr, custom

Harap dicatat:

Gambar hanya untuk tujuan representasi. Produk mungkin berbeda dari yang ditunjukkan di atas. Diskon% dibulatkan ke Bilangan bulat terdekat. Harga bisa berubah sewaktu-waktu seiring dengan perubahan nilai tukar valuta asing dan program promosi. Untuk lebih jelas silahkan hubungi: Sales@Metalextra.com

Specification Guide for INSIZE Roundness & Cylindricity Tester RCT-300 (Speed; 0.1mm/s – 50mm/s, Res; 0.001μm) Max Range; Ø300mm – Ø450mm:

Ordering Guide For INSIZE Roundness & Cylindricity Tester RCT-300 (Speed; 0.1mm/s – 50mm/s, Res; 0.001μm) Max Range; Ø300mm – Ø450mm:

ORDER CODE RCT-300
Probe measuring range ±500µm
resolution 1:262144
linear accuracy 0.001
Ruby stylus size Ø2x10mm
direction two directions
adjustable angle ±45°
X axis travel 165mm
excess range 25mm
drive mode motor
moving speed 0.1mm/s~50mm/s
Z axis measuring range 480mm
straightness 0.3µm/100mm
movement speed 0.1~10mm/s
movement mode motor
Detector acquisition device circular grating
circumferential sampling points 14400
Granite stage 900×500mm
Rotary stage rotation accuracy (0.025+6H/10000)µm,
H is the measuring height in mm
rotation speed 6rpm, 8rpm, 10rpm
max. measuring diameter 300mm
max. workpiece diameter (rotation diameter) 450mm
Automatic adjustment stage workbench diameter 280mm
adjustment range of center ±3mm
adjustment range of level ±1°
weight capacity 30kg
Precision chuck external grip diameter Ø1~Ø81mm
internal grip diameter Ø31~Ø70mm
Air filter pressure range 0~0.8MPa
oil mist removal accuracy 0.01µm
export oil mist concentration 0.5mg/m³
Dimension (LxWxH) 1680×862×1685mm
Power supply 220±10%V, 50Hz
Power 500W
Weight 350kg
STANDARD DELIVERY
Main unit 1 pc
Probe (with ruby stylus) 1 pc each
Standard block 1 pc
Column adjusting rod 1 set
Precision chuck 1 pc
Automatic adjustment stage 1 pc
Roundness cylindricity
acquisition and analysis system
1 set
Air filter 1 set
Computer 1 pc
Printer 1 pc
Installation tools 1 set
OPTIONAL ACCESSORY
Probes see below details
Precision chucks see below details
Dryer ISC-DRY

Specification Guide for the probes of INSIZE Roundness & Cylindricity Tester RCT-300 (Speed; 0.1mm/s – 50mm/s, Res; 0.001μm) Max Range; Ø300mm – Ø450mm:

Probes Order Code Diameter Remarks
RCT-RA260-T1 2mm included
RCT-RA260-T2 0.5mm optional
RCT-RA260-T3 1mm optional
RCT-RA260-T4 4mm optional
RCT-RA260-T5 8mm optional

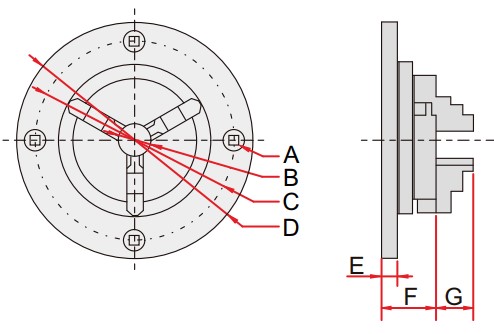

Specification Guide for the chuck of INSIZE Roundness & Cylindricity Tester RCT-300 (Speed; 0.1mm/s – 50mm/s, Res; 0.001μm) Max Range; Ø300mm – Ø450mm:

Order Code A B C D E F G Clamping range Remark
external grip dia. internal grip dia.
RCT-RA260-C1 M5x0.8 16 100 118 8 28 13 Ø0.8~63 Ø23~58 optional
RCT-RA260-C2 M6x1.0 20 116 143 10.5 37 15 Ø1~81 Ø31~70 included
RCT-RA260-C3 M6x1.0 26 140 168 10 39 19 Ø1~100 Ø36~90 optional
