INSIZE Thread Pipe Gauge 4177 Rotary Shouldered Connection (API License for Casing, Tubing, Line Pipe Threads) Angle 60°

Gambar hanyalah ilustrasi, bisa berubah sewaktu-waktu. Harga yang tertera disini sebagai referensi tidak mengikat. Harga penawaran sah lewat kuotasi saja.

harga/unit:

Info selengkapnya:

Sales@METALEXTRA.com

Categories: , , Tags: , , , , , , ,

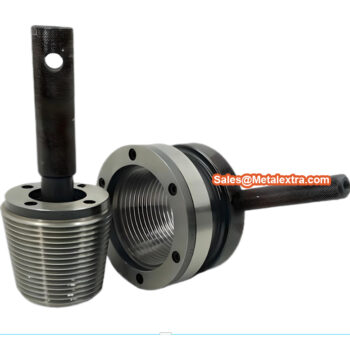

INSIZE Thread Pipe Gauge 4177 dirancang sebagai alat ukur limit gauge untuk perbandingan ulir pipa migas presisi sesuai dengan American Standard API License API 7-2.

INSIZE Thread Pipe Gauge 4177 diproduksi untuk memeriksa Diameter Pitch dan Thread Fungsional. Pengukur ulir digunakan untuk memastikan kecocokan ulir kawin bagian fastener tersebut dalam ukuran REG, NC/IF, FH.

Dalam fabrikasi produk yang menggunakan fastener dan mirip dengan alat pengukur block gauge, Plug gauge INSIZE Thread Pipe Gauge 4177 dijual dengan nilai akurasi yang berbeda. Semakin tinggi grade, semakin rendah varians yang diijinkan dari diameter nominal. Toleransi diameter ini bervariasi, dalam setiap tingkatan, berdasarkan pada diameter nominal

Sejak 1995, INSIZE merupakan manufaktur alat ukur yang sangat bervariatif dengan harga yang sangat terjangkau. Keaslian produk INSIZE hanya terjamin jika anda memperolehnya dari Metalextra.com.

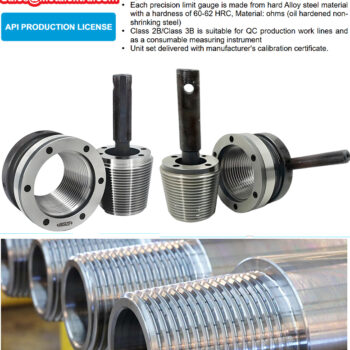

Fitur INSIZE Thread Pipe Gauge 4177 (API License for Casing, Tubing, Line Pipe Threads) Angle 60°:

  • Standard Amerika Casing round thread gages, Non-upset tubing thread gages, External-upset tubing thread gages, Buttress casing thread gages, Line pipe thread gages

  • Sesuai standar API License API 7-2.

  • Dalam ukuran REG, NC/IF, FH

  • Setiap limit gauge presisi ini terbuat dari material Alloy steel keras dengan hardness 60-62 HRC, Material: ohms (oil hardened non-shrinking steel)

  • Class 2B/Class 3B cocok untuk lini kerja QC production dan sebagai alat ukur consumable

  • Dilengkapi dengan sertifikat kalibrasi pabrikan.

Harap dicatat:

Gambar hanya untuk tujuan representasi. Produk mungkin berbeda dari yang ditunjukkan di atas. Diskon% dibulatkan ke Bilangan bulat terdekat. Harga bisa berubah sewaktu-waktu seiring dengan perubahan nilai tukar valuta asing dan program promosi. Untuk lebih jelas silahkan hubungi: Sales@Metalextra.com

Specification Guide for INSIZE Thread Pipe Gauge 4177 Rotary Shouldered Connection (API License for Casing, Tubing, Line Pipe Threads) Angle 60° :

Ordering Guide for INSIZE Thread Pipe Gauge 4177 Rotary Shouldered Connection (API License for Casing, Tubing, Line Pipe Threads) Angle 60° :

Order Code Gage code Form of thread to be inspected Number of thread per inch Taper Angle of thread Basic pitch dia
4177-10 NC10 V-0.055 6 1:8 60° 27.000mm
4177-12 NC12 V-0.055 6 1:8 60° 32.121mm
4177-13 NC13 V-0.055 6 1:8 60° 35.331mm
4177-16 NC16 V-0.055 6 1:8 60° 40.869mm
4177-23 NC23 V-0.038R 4 1:6 60° 59.817mm
4177-26 NC26 V-0.038R 4 1:6 60° 67.767mm
4177-31 NC31 V-0.038R 4 1:6 60° 80.848mm
4177-35 NC35 V-0.038R 4 1:6 60° 89.687mm
4177-38 NC38 V-0.038R 4 1:6 60° 96.723mm
4177-40 NC40 V-0.038R 4 1:6 60° 103.429mm
4177-44 NC44 V-0.038R 4 1:6 60° 112.192mm
4177-46 NC46 V-0.038R 4 1:6 60° 117.500mm
4177-50 NC50 V-0.038R 4 1:6 60° 128.059mm
4177-56 NC56 V-0.038R 4 1:4 60° 142.646mm
4177-61 NC61 V-0.038R 4 1:4 60° 156.921mm
4177-70 NC70 V-0.038R 4 1:4 60° 179.146mm
4177-77 NC77 V-0.038R 4 1:4 60° 196.621mm
Regular style gages
Order Code Gage code Form of thread to be inspected Number of thread per inch Taper Angle of thread Basic pitch dia
4177-2R 2 3/8 REG V-0.040 5 1:4 60° 60.080mm
4177-21R 2 7/8 REG V-0.040 5 1:4 60° 69.605mm
4177-3R 3 1/2 REG V-0.040 5 1:4 60° 82.293mm
4177-4R 4 1/2 REG V-0.040 5 1:4 60° 110.868mm
4177-5R 5 1/2 REG V-0.050 4 1:4 60° 132.944mm
4177-6R 6 5/8 REG V-0.050 4 1:6 60° 146.248mm
4177-7R 7 5/8 REG V-0.050 4 1:4 60° 170.549mm
4177-8R 8 5/8 REG V-0.050 4 1:4 60° 194.731mm
Full-hole style gages
Order Code Gage code Form of thread to be inspected Number of thread per inch Taper Angle of thread Basic pitch dia
4177-3H 3 1/2 FH V-0.040 5 1:4 60° 94.844mm
4177-4H 4 1/2 FH V-0.040 5 1:4 60° 115.113mm
4177-5H 5 1/2 FH V-0.050 4 1:6 60° 142.011mm
4177-6H 6 5/8 FH V-0.050 4 1:6 60° 165.598mm
Internal-flush style gage
Order Code Gage code Form of thread to be inspected Number of thread per inch Taper Angle of thread Basic pitch dia
4177-5F 5 1/2 IF V-0.065 4 1:6 60° 157.201mm
