INSIZE Thread Ring Gage Metric (Metric, ISO1502) Range; M2-M60

Gambar hanyalah ilustrasi, bisa berubah sewaktu-waktu. Harga yang tertera disini sebagai referensi tidak mengikat. Harga penawaran sah lewat kuotasi saja.

harga/unit:

Info selengkapnya:

Sales@METALEXTRA.com

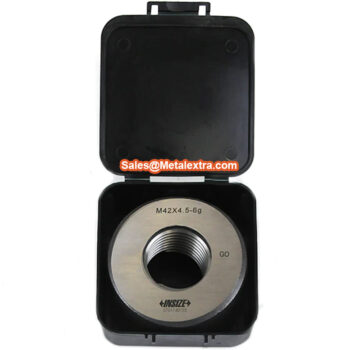

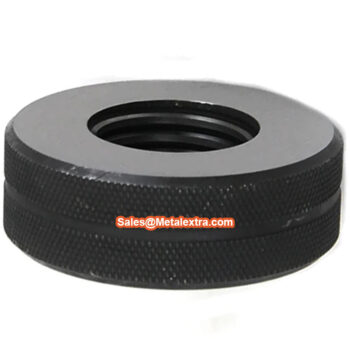

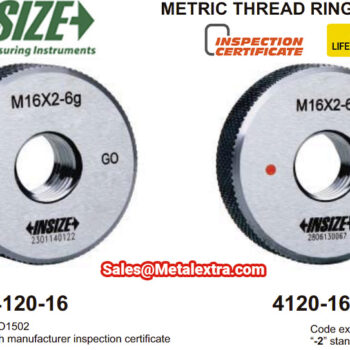

INSIZE Metric Thread Ring Gage 4120 merupakan solusi ekonomis untuk uji dan perbandingan Go/NoGo yang tersedia dalam rentang ulir M2 hingga M60. Master ring atau Thread Ring gauge INSIZE 4120 dijual dengan nilai akurasi dan toleransi dengan kelas yang berbeda.

Dengan Standard ISO 1502 setting ring ini bisa digunakan untuk memeriksa ulir fastener atau ulir thread metode uji inspeksi cepat Go / No Go check. Standar ISO, ASME, JIS dan lainnya umumnya berbeda dalam toleransi NoGo dan bentuk pitchnya. Pengukur GO ring Thread memeriksa diameter minor maksimum dan ukuran diameter pitch maksimum di suatu bagian, NOGO memeriksa bagian tersebut untuk tidak melebihi ukuran diameter pitch minimum pada suatu bagian.

Toleransi pitch diameter pada Thread ring gage ini bervariasi, dalam setiap tingkatan, berdasarkan pada diameter nominal (Class 6g, Class 6e dan Class 6h). Kelas ulir “6h” tidak menyediakan toleransi apa pun atau standar basic. Kelas ulir internal “6g” memberikan toleransi pelapisan coating yang lebih umum, sedangkan Kelas ulir eksternal “6e” menyediakan kira-kira dua kali lipat ketebalan pelapisan daripada kelas ulir standar “6g”. Harap perhatikan sebelum pemesanan.

Sejak tahun 1995, INSIZE merupakan manufaktur alat ukur yang sangat bervariatif dengan harga yang sangat terjangkau. Keaslian produk INSIZE hanya terjamin jika anda memperolehnya dari Metalextra.com.

Fitur INSIZE 4120 Metric Thread Ring Gage ISO1502:

  • Setiap unit bisa digunakan untuk memeriksa ulir fastener atau ulir thread metode uji GO dan NO GO untuk inspeksi cepat.

  • Standard IS01502 pilihan CLASS 6h, 6g, 6e yang tersedia hingga ukuran M2 hingga M60.

  • Setiap limit gauge presisi ini terbuat dari material Alloy steel keras dengan coating dan nilai hardness 60-62 HRC, (oil hardened non-shrinking steel)

  • Ekonomis dan cocok untuk lini kerja QC production dan sebagai alat ukur consumable

  • Dijual juga sebagai komplit set Go dan NoGo

  • Dilengkapi dengan sertifikat kalibrasi pabrikan.

Harap dicatat:

Gambar hanya untuk tujuan representasi. Produk mungkin berbeda dari yang ditunjukkan di atas. Diskon% dibulatkan ke Bilangan bulat terdekat. Harga bisa berubah sewaktu-waktu seiring dengan perubahan nilai tukar valuta asing dan program promosi. Untuk lebih jelas silahkan hubungi: Sales@Metalextra.com

Ordering Guide INSIZE Thread Ring Gage Metric Go/NoGo ISO1502 4120:

Size (mm) Code (4120)
Class 6g Class 6e Class 6h
Nominal diameter Pitch G0 N0G0 G0 N0G0 G0 N0G0
M2 0.4 -2 -2N -2E -2EN -2H -2HN
M2.2 0.4 -2D2 -2D2N -2D2E -2D2EN -2D2H -2D2HN
M2.3 0.4 -2D3 -2D3N -2D3E -2D3EN -2D3H -2D3HN
M2. 0.4 -2D5 -2D5N -2D5E -2D5EN -2D5H -2D5HN
M2.6 0.4 -2D6 -2D6N -2D6E -2D6EN -2D6H -2D6HN
M3 0. -3 -3N -3E -3EN -3H -3HN
M3. 0.6 -3D5 -3D5N -3D5E -3D5EN -3D5H -3D5HN
M4 0.7 -4 -4N -4E -4EN -4H -4HN
M4. 0.7 -4D5 -4D5N -4D5E -4D5EN -4D5H -4D5HN
M 0.8 -5 -5N -5E -5EN -5H -5HN
M6 1 -6 -6N -6E -6EN -6H -6HN
M7 1 -7 -7N -7E -7EN -7H -7HN
M8 1.2 -8 -8N -8E -8EN -8H -8HN
M9 1.2 -9 -9N -9E -9EN -9H -9HN
M10 1. -10 -10N -10E -10EN -10H -10HN
M11 1. -11 -11N -11E -11EN -11H -11HN
M12 1.7 -12 -12N -12E -12EN -12H -12HN
M14 2 -14 -14N -14E -14EN -14H -14HN
M16 2 -16 -16N -16E -16EN -16H -16HN
M18 2. -18 -18N -18E -18EN -18H -18HN
M20 2. -20 -20N -20E -20EN -20H -20HN
M22 2. -22 -22N -22E -22EN -22H -22HN
M24 3 -24 -24N -24E -24EN -24H -24HN
M27 3 -27 -27N -27E -27EN -27H -27HN
M30 3. -30 -30N -30E -30EN -30H -30HN
M33 3. -33 -33N -33E -33EN -33H -33HN
M36 4 -36 -36N -36E -36EN -36H -36HN
M39 4 -39 -39N -39E -39EN -39H -39HN
M42 4. -42 -42N -42E -42EN -42H -42HN
M4 4. -45 -45N -45E -45EN -45H -45HN
M48 5 -48 -48N -48E -48EN -48H -48HN
M 52 5 -52 -52N -52E -52EN -52H -52HN
M 56 5.5. -56 -56N -56E -56EN -56H -56HN
M60 5.5 -60 -60N -60E -60EN -60H -60HN



Alternative Set Guide INSIZE Thread Ring Gage Metric Go/NoGo ISO1502 4120:

Go ring gage set
Code Thread ring gages included
4120-S7 M3x0. 5(4120-3),
M4x0.7(4120-4),
M 5×0.8(4120-5),
M6x1(4120-6),
M8x1.2 5(4120-8),
M10x1. 5(4120-10),
M12x1.75(4120-12)
No Go ring gage set
Code Thread ring gages included
4120-S7N M3x0. 5(4120-3N),
M4x0.7(4120-4N),
M 5×0.8(4120-5N),
M6x1(4120-6N),
M8x1.2 5(4120-8N),
M10x1. 5(4120-10N),
M12x1.7 5(4120-12N)
