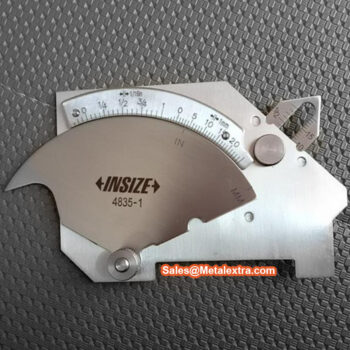

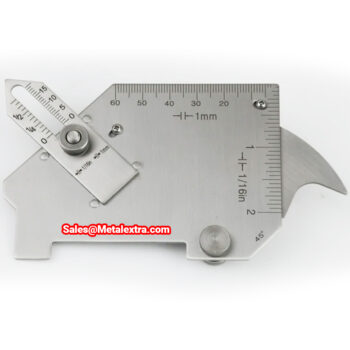

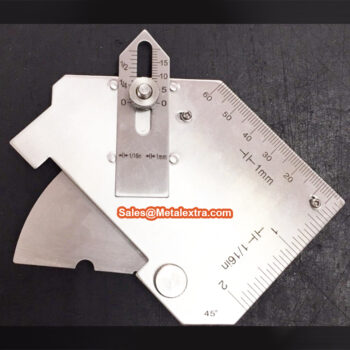

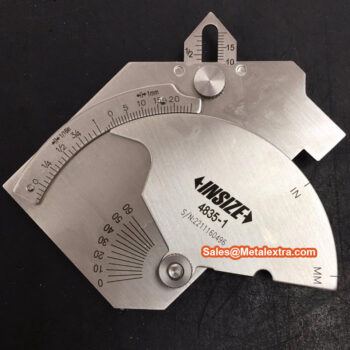

INSIZE Ulnar Welding Inspection Cam Bridge Gauge 4835-1 (Angle; 60°, ) Range: ≤25mm

INSIZE Welding Bead Gauge Inspection 4835-1 menawarkan solusi praktis inspeksi titik pengelasan luar dan dalam/cladding dengan kemiringan sudut 45° dalam rentang 0-25mm. Frame terbuat dari material Stainless Steel. Bridge cam gauge ini pengukur las eksklusif dan serbaguna yang digunakan terutama pada permukaan dan sambungan yang dilas. Pengukur memiliki dial yang berputar dan penunjuk geser untuk mengukur fitur dan galur pengelasan.

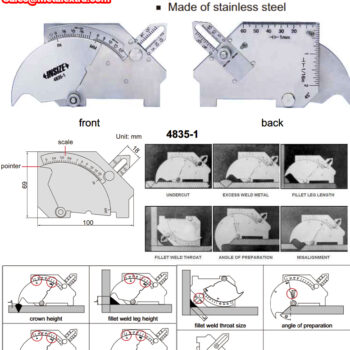

Pengukur inspeksi pengelasan serbaguna ini dikenal juga dengan nama Cam bridge weld gauge atau Ulnar Welding Inspection Gauge yang digunakan untuk memeriksa sudut persiapan (0 – 60 °), kelebihan logam las (ukuran tutup), kedalaman undercut, kedalaman pitting, ukuran tenggorokan las fillet, panjang kaki las fillet dan ketidaksejajaran (tinggi-rendah ), dll. Tiap unit bridge cam INSIZE 4835 ini dikemas dalam sleeve plastik yang praktis disaku.

Sejak 1995, INSIZE merupakan manufaktur alat ukur yang sangat bervariatif dengan harga yang sangat terjangkau. Keaslian produk INSIZE hanya terjamin jika anda memperolehnya dari Metalextra.com.

Fitur INSIZE Welding Bead Gauge Inspection 4835-1, Angle; 45°, Range: 0-25mm, :

• Alat bantu inspeksi visual yang sangat berguna untuk inspektur pengelasan dalam mengukur dan mengecek ketinggian gumpalan pengelasan agar sesuai standar.

• Digunakan sebagai Go / no-go gage dengan menetapkan batas atas atau bawah diameter silinder dan poros.

• Untuk pengukuran Cembung / crowning dengan rentang 0-25mm (0-1 inci), graduasi 1mm (1/16 inci) dengan akurasi ± 0,5mm

• Tinggi kaki las kecil dengan rentang 0-25mm (0-1 inci), graduasi 1mm (1/16 inci), dengan akurasi ± 0,5mm

• Deviasi (tinggi-rendah) dengan rentang 0-25nmm (0-1 inci), graduasi 1mm (1/16 inci) dengan akurasi ± 0,5mm

• Kedalaman lekukan dengan rentang 0-2mm (0-1/8 inci), graduasi 1mm (1/16 inci), dengan akurasi ± 0,5mm

• Ketebalan las dengan rentang 0-20mm (0-3/4 inci), akurasi 1mm (1/16 inci) dan akurasinya ± 0,5mm

• Sudut bukaan tepi las dengan rentang 0-60 °  dengan graduasi 5 ° dan akurasinya ± 1 °

• Panjang rentang 0-60mm (0-2 inci) dengan graduasi 1mm (1/16 inci) dan akurasinya ± 0,5mm

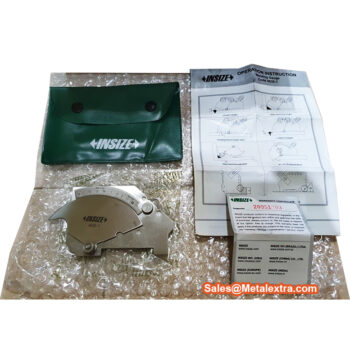

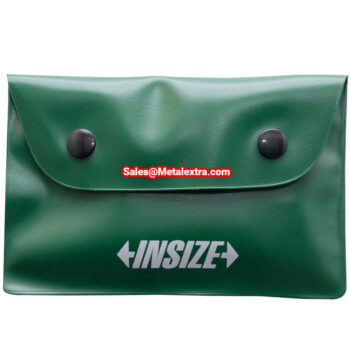

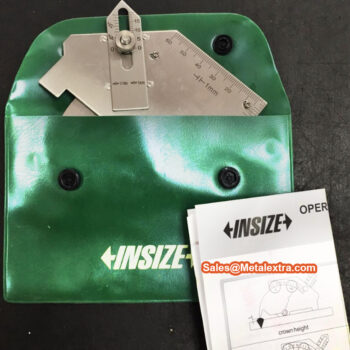

• Disertakan termasuk Sertifikat Inspeksi Pabrikan (tergantung stok) dan pocket sleeve untuk penyimpanan.

Harap dicatat:

Gambar hanya untuk tujuan representasi. Produk mungkin berbeda dari yang ditunjukkan di atas. Diskon% dibulatkan ke Bilangan bulat terdekat. Harga bisa berubah sewaktu-waktu seiring dengan perubahan nilai tukar valuta asing dan program promosi. Untuk lebih jelas silahkan hubungi: Sales@Metalextra.com
