NACHI AquaREVO Drills (5D) List 9862 ø2mm – ø16mm

Gambar hanyalah ilustrasi, bisa berubah sewaktu-waktu. Harga yang tertera disini sebagai referensi tidak mengikat. Harga penawaran sah lewat kuotasi saja.

harga/unit:

Info selengkapnya:

Sales@METALEXTRA.com

Categories: , ,

NACHI AquaREVO Drills Stub (3D) List 9860 merupakan solusi handal dan ekonomis untuk pengeboran lubang pada material keras logam ferrous maupun non-ferrous. Dikenal pula sebagai Screw machine drills, NACHI AquaREVO Drills Stub (3D) tersedia beragam ukuran untuk pengeboran berdiameter ø2mm – ø8.5mm.

Stub Drill dari Nachi Fujikoshi ini ukurannya lebih pendek daripada mata bor ukuran standar (Jobber Length Drill Bits umumnya standar DIN338), sehingga lebih kuat jika digunakan untuk melubangi permukaan material logam keras lebih dari 50 HRC. Drill Nachi seri Aqua ini memang cocok untuk tujuan pembuatan lubang fastener.

Sejak 1928, NACHI FUJIKOSHI menawarkan solusi cutting tool dan solusi manufaktur dari kota Kumano – Wakayama Jepang. Pastikan kehandalan dan keaslian Nachi Fujikoshi hanya dengan membelinya di METALEXTRA.com.

Fitur NACHI AquaREVO Drills Stub (3D) List 9860:

  • Digunakan untuk bor tangan dan bor duduk dan beragam material logam ferrous dan non-ferrous untuk tujuan pembuatan fastener. Tersedia dalam ukuran standar DIN jerman maupun alternatifnya.

  • General purpose untuk semua material logam ferrous maupun non-ferrous dengan nilai kekerasan berkisar 50 hingga 57 HRC. Namun. pengeboran pada material non logam ringan seperti Plastik HDPE dan Fiberglass tidak dianjurkan.

  • Memiliki 2 Flute dengan sudut potong kemiringan 135° sehingga awet tajamnya dan mudah dikendalikan dan di grip dengan baik pada segala jenis chuck mesin.

  • Mata potong drill ini memiliki coating berbasis AlCr dan AlTi yang berlapis di tingkat nano. Materi dasarnya merupakan paduan Cemented Carbide yang tahan panas dan berkekuatan tinggi.

  • Tersedia untuk diameter 2mm hingga 8,5mm, pastikan anda memesan dengan benar jumlahnya.

Harap dicatat: Gambar hanya untuk tujuan representasi. Produk mungkin berbeda dari yang ditunjukkan di atas. Diskon% dibulatkan ke Bilangan bulat terdekat.

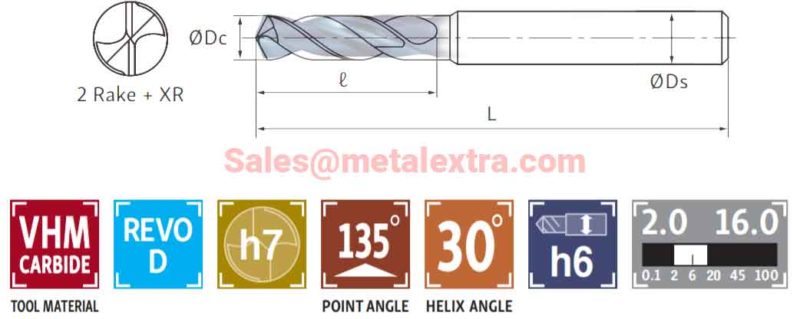

Dimension of NACHI AquaREVO Drills (5D) List 9862 ø2mm – ø16mm:

Order Guide NACHI AquaREVO Drills (5D) List 9862 ø2mm – ø16mm:

Code Dc ℓ L Ds
AQRVDR0860 8.6 57 99 9
AQRVDR0870 8.7 57 99 9
AQRVDR0880 8.8 57 99 9
AQRVDR0890 8.9 57 99 9
AQRVDR0900 9 57 99 9
AQRVDR0910 9.1 60 107 10
AQRVDR0920 9.2 60 107 10
AQRVDR0930 9.3 60 107 10
AQRVDR0940 9.4 60 107 10
AQRVDR0950 9.5 60 107 10
AQRVDR0960 9.6 62 107 10
AQRVDR0970 9.7 62 107 10
AQRVDR0980 9.8 62 107 10
AQRVDR0990 9.9 62 107 10
AQRVDR1000 10 62 107 10
AQRVDR1010 10.1 68 116 11
AQRVDR1020 10.2 68 116 11
AQRVDR1030 10.3 68 116 11
AQRVDR1040 10.4 68 116 11
AQRVDR1050 10.5 68 116 11
AQRVDR1060 10.6 70 116 11
AQRVDR1070 10.7 70 116 11
AQRVDR1080 10.8 70 116 11
AQRVDR1090 10.9 70 116 11
AQRVDR1100 11 70 116 11
AQRVDR1110 11.1 73 123 12
AQRVDR1120 11.2 73 123 12
AQRVDR1130 11.3 73 123 12
AQRVDR1140 11.4 73 123 12
AQRVDR1150 11.5 73 123 12
AQRVDR1160 11.6 76 123 12
AQRVDR1170 11.7 76 123 12
AQRVDR1180 11.8 76 123 12
AQRVDR1190 11.9 76 123 12
AQRVDR1200 12 76 123 12
AQRVDR1210 12.1 79 138 13
AQRVDR1220 12.2 79 138 13
AQRVDR1230 12.3 79 138 13
AQRVDR1240 12.4 79 138 13
AQRVDR1250 12.5 79 138 13
AQRVDR1260 12.6 81 138 13
AQRVDR1270 12.7 81 138 13
AQRVDR1280 12.8 81 138 13
AQRVDR1290 12.9 81 138 13
AQRVDR1300 13 81 138 13
AQRVDR1310 13.1 87 148 14
AQRVDR1320 13.2 87 148 14
AQRVDR1330 13.3 87 148 14
AQRVDR1340 13.4 87 148 14
AQRVDR1350 13.5 87 148 14
AQRVDR1360 13.6 90 148 14
AQRVDR1370 13.7 90 148 14
AQRVDR1380 13.8 90 148 14
AQRVDR1390 13.9 90 148 14
AQRVDR1400 14 90 148 14
AQRVDR1410 14.1 92 154 15
AQRVDR1420 14.2 92 154 15
AQRVDR1430 14.3 92 154 15
AQRVDR1440 14.4 92 154 15
AQRVDR1450 14.5 92 154 15
AQRVDR1460 14.6 94 154 15
AQRVDR1470 14.7 94 154 15
AQRVDR1480 14.8 94 154 15
AQRVDR1490 14.9 94 154 15
AQRVDR1500 15 94 154 15
AQRVDR1510 15.1 97 162 16
AQRVDR1520 15.2 97 162 16
AQRVDR1530 15.3 97 162 16
AQRVDR1540 15.4 97 162 16
AQRVDR1550 15.5 97 162 16
AQRVDR1560 15.6 99 162 16
AQRVDR1570 15.7 99 162 16
AQRVDR1580 15.8 99 162 16
AQRVDR1590 15.9 99 162 16
AQRVDR1600 16 99 162 16

Application NACHI AquaREVO Drills (5D) List 9862 ø2mm – ø16mm:

Material
Work		 Carbon Steel, Cast Iron
Structural Steel,
SS400 S50C FC250		 Heat treated Steel
Alloy Steel
SCM440 NAK		 Mold Steel
SKD61 NAK HPM
Hardened Steel		 Hardened Steel Ductile Cast Iron
FCD400		 SUS304 SUS316
Stainless Steel
~200HB 20~30HRC 30~40HRC 40~50HRC
Drill Dia.
mm		 Rotation Feed Rotation Feed Rotation Feed Rotation Feed Rotation Feed Rotation Feed
min-1 mm/min min-1 mm/min min-1 mm/min min-1 mm/min min-1 mm/min min-1 mm/min
2.0
3.0
5.0
8.0
10.0
12.0
16.0		 16000 900 12700 720 7200 320 4800 170 12000 680 3200 130
10600 1000 8500 810 4800 360 3200 190 8000 760 2120 140
6400 1000 5100 810 2900 360 1900 190 4800 760 1280 140
4000 1000 3200 810 1800 350 1200 190 3000 760 800 140
3200 960 2500 760 1400 340 1000 180 2400 720 640 130
2650 900 2100 720 1200 310 800 170 2000 680 530 130
2000 810 1600 650 900 290 600 150 1500 600 400 110

Attention on using the cutting condition tables
1) Adjust cutting condition according to the rigidity of machine or work clamp state.
2) In machine or installation of machining step, when there is no rigidity of machine or
chattering occurs, reduce the rotation and feed rate.
3) Wet condition are for drilling with water soluble cutting fluid.
4) In non-water soluble cutting fluid, reduce the rotation and feed rate by 20%.
5) Drilling Aluminium Alloy, Light Metal, Stainless Steel are not recommended.
6) Drilling the step feed in Stainless Steel when hole depth more than 2×Dc deep,
step feed interval is about 0.5×Dc.
7) Use air blow for cooling and the chip exclusion in dry process.
8) By sparks during cutting, or heat by breakage, or hot chip, there is danger of fire.
Take fire prevention measures.
9) Retraction of the step feed is to be returned to the top of the hole.
10) Step feed is recommended to 0.5~1.0×Dc. In the case of small diameter,
step feed is recommended to 0.2~0.5×Dc.
11) Please use the fixture to control the amplitude of the drill bit below 0.02mm,
for small diameter, high-speed cutting control amplitude of the drill bit 0.01mm or less.
