OJIYAS Air Micrometer Display AIR GIRL Ⅱ Series Flow Type

Gambar hanyalah ilustrasi, bisa berubah sewaktu-waktu. Harga yang tertera disini sebagai referensi tidak mengikat. Harga penawaran sah lewat kuotasi saja.

harga/unit:

Info selengkapnya:

Sales@METALEXTRA.com

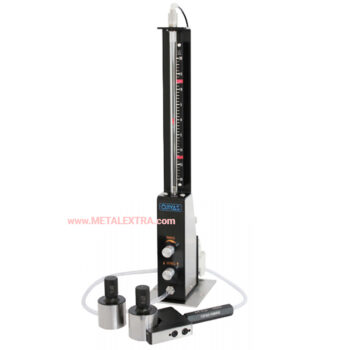

Ojiyas Flow Type Air Micrometer column AIR GIRL Ⅱ merupakan unit tampilan Go/No Go dari alat ukur dimensi benda kerja air micrometer yang secara tepat berdasarkan pada prinsip aerodinamika. Anda dapat segera menginterpolasi Go/No GO pengukuran benda kerja yang diperiksa dengan melihat posisi penunjuknya di tengah skala yang dapat diterima. Benda kerja bebas dari kerusakan karena pengukuran nonkontak. Ketika dihubungkan dengan kompresor udara dan probe udara atau limit gauge khusus air micrometer, unit tampilan kompak ini akan menunjukkan dimensi benda kerja dengan prinsip beban tahanan aliran udara dan perbandingannya yang mengubah pengukuran kuantitas udara atau perubahan tekanan yang terhalang. Oleh karena itu, sistem ini sangat cocok untuk pengujian non destruktif untuk mengukur bahan lunak dan halus.

Anda tinggal menghubungkan unit probe air micrometer merek apapun dengan OJIYAS Air Micrometer Display AIR GIRL Ⅱ Series Flow Type, jarak antara benda kerja dan nozzle udara yang terkait dengan perubahan aliran udara dan tekanan ditampilkan dalam skala yang diperbesar untuk mengukur diameter dalam dan luar, ketebalan, tegak lurus, silindrisitas dan toleransi sirkularitas. Efisiensi inspeksi benda kerja di jalur produksi massal dapat ditingkatkan karena bisa dikerjakan siapapun dengan akurasi yang mirip.

Ojiyas Air Jet Untuk sistem Aplikasi Khusus dapat digunakan untuk mengukur bahan halus rentang desain spesifik dan unik mulai dari mengukur konsentrisitas untuk poros pneumatik, poros gigi, jig dan die untuk membuat benda kerja submersible, aerospace, dan banyak lainnya. Agar keaslian produk terjamin, pastikan anda memperoleh solusi Limit gauge dari Ojiyas yang ditawarkan oleh Metalextra.com. Sejak 1966, OJIYA SEIKI berkomitmen untuk merancang teknologi pemrosesan presisi praktis yang tahan lama dan andal. OJIYAS adalah solusi total menuju pengukuran presisi yang akan mendorong Anda untuk memenangkan persaingan global.

Fitur OJIYAS Air Micrometer Display Column AIR GIRL Ⅱ Series Flow Type :

  • Tersedia sistem siap pakai dalam 4 jenis rentang pembesaran; x1000, x2000, x5000, 10000
  • Faktor bentuk ringkas dengan bobot 50% lebih ringan dari model sebelumnya untuk penempatan apa pun di meja kerja inspeksi Anda

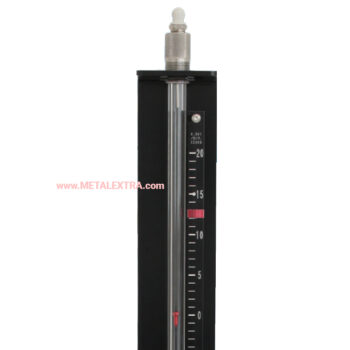

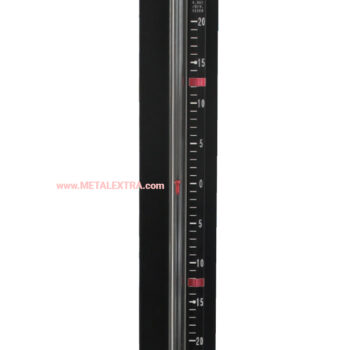

  • Desain pipa kaca yang cukup kuat dan mudah terlihat
  • Pengoperasian yang mudah dan mematuhi standar Industri Jepang JIS B 7535
  • Karena pengukuran nonkontak, benda kerja bebas dari kerusakan gores dan tetap presisi
  • Kecepatan float cepat dengan stabilitas superior tergantung dengan mata ukur limit gauge yang digunakan
  • Mudah diubah dan dikombinasikan menjadi beberapa kolom sejenis

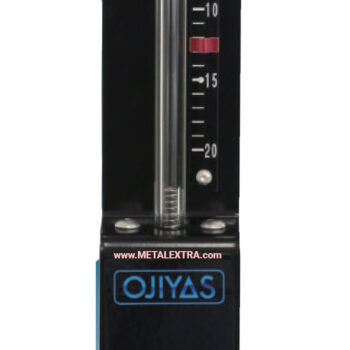

  • Menggunakan penutup pelindung untuk melindungi tabung lancip
  • Untuk mengukur nilai diameter internal dan eksternal, ketebalan thickness, tegak lurus / perpendicularity, silindrisitas / cylindricity, toleransi sirkularitas / circularity tolerances.
  • Mampu mengukur diameter luar maupun dalam benda kerja yang dimiliki kekasaran permukaan lebih dari 6.3μm Rz, tergantung tipe limit gauge yang digunakan
  • Bisa digunakan dengan Jig ukur maupun alat bantu stand yang anda bisa custom sendiri dan tersedia dalam berbagai dimensi probe yang bisa bongkar pasang
  • Air micrometer probe, jig, selang dan coupling serta air filter dijual terpisah
  • Setiap instalasi wajib menggunakan air filter untuk menghindari penumpukan uap air maupun pengembunan.

Harap dicatat: Gambar hanya untuk tujuan representasi. Produk mungkin berbeda dari yang ditunjukkan di atas. Diskon% dibulatkan ke Bilangan bulat terdekat.

Ojiyas Flow Type Air  Micrometer AIR GIRL Ⅱ Series Ordering Guide:

Code No.

Model

Effective Indication range

Graduation

93001001

AIR GIRL H 1000

0.150mm

0.005mm

93002001

AIR GIRL H 2000

0.070mm

0.002mm

93005001

AIR GIRL H 5000

0.030mm

0.001mm

93010001

AIR GIRL n 10000

0.015mm

0.0005mm

Ojiyas Flow Type Air  Micrometer AIR GIRL Ⅱ Series Dimensions:

Columns No.

Width mm

Total width mm

Depth mm

Height mm

Weight kg

Single

50

100

163

505

2.1

Double

100

140

163

505

4.0

Three

150

190

163

505

5.9

Four

200

240

163

505

7.8

Five

250

290

163

505

9.7

Six

300

340

163

505

11.6

Ojiyas Flow Type Air  Micrometer AIR GIRL Ⅱ Series Selectable model:

Specification

Model AIR GIRL n

Standard magnification(times)

1.000

2,000

5,000

10,000

Indication range (μm)

200

100

40

20

Effective indication range (μm)

150

70

30

15

Graduation (μm)

5

2

1

0.5

Indication error (μm)

3.0 JJTF (Max)

1.5 JiTF (Max)

1.0 JiTF (Max)

0.5 JiTF (Max)

Indication variance (μm)

2.0 JiCF(Max)

1.0 JiTF (Max)

0.5 J-^T (Max)

0.3 J-^T (Max)

Response time(sec)

1.5 JiTF (Max)

1.5 JiCF (Max)

1.8 JiTF (Max)

2.0 JiTF (Max)

Air pressure supplied (kPa)

300-700
