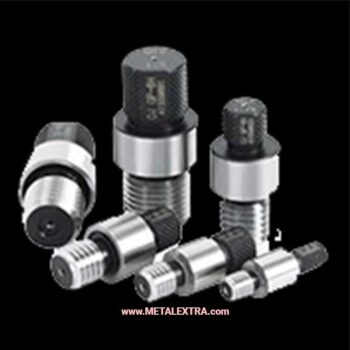

Gauge Lokasi Lubang Berulir Ojiyas CPG dirancang sebagai alat bantu ukur posisi lubang fastener berulir, jarak pusat dan pitch saat penggunaan mesin ukur koordinat (CMM). Ojiyas menawarkan cara terbaik untuk menemukan pusat ulir dengan mencari pusat silinder diameter ulir internal. Anda dapat dengan mudah memasang Ojiyas Threaded Hole locator Gage ke dalam lubang berulir dan menginterpolasi pusat lubang dengan alat ukur CMM, pembanding presisi, pemindai laser atau beberapa alat pengukuran lainnya. Akhir dari Gage Lokasi Lubang Berulir yang menonjol keluar dari lubang berulir bisa dicatat titik ‘koordinat silinder’ yang menjadi referensi pengukuran dan memudahkan penyisipan dan pendataan.

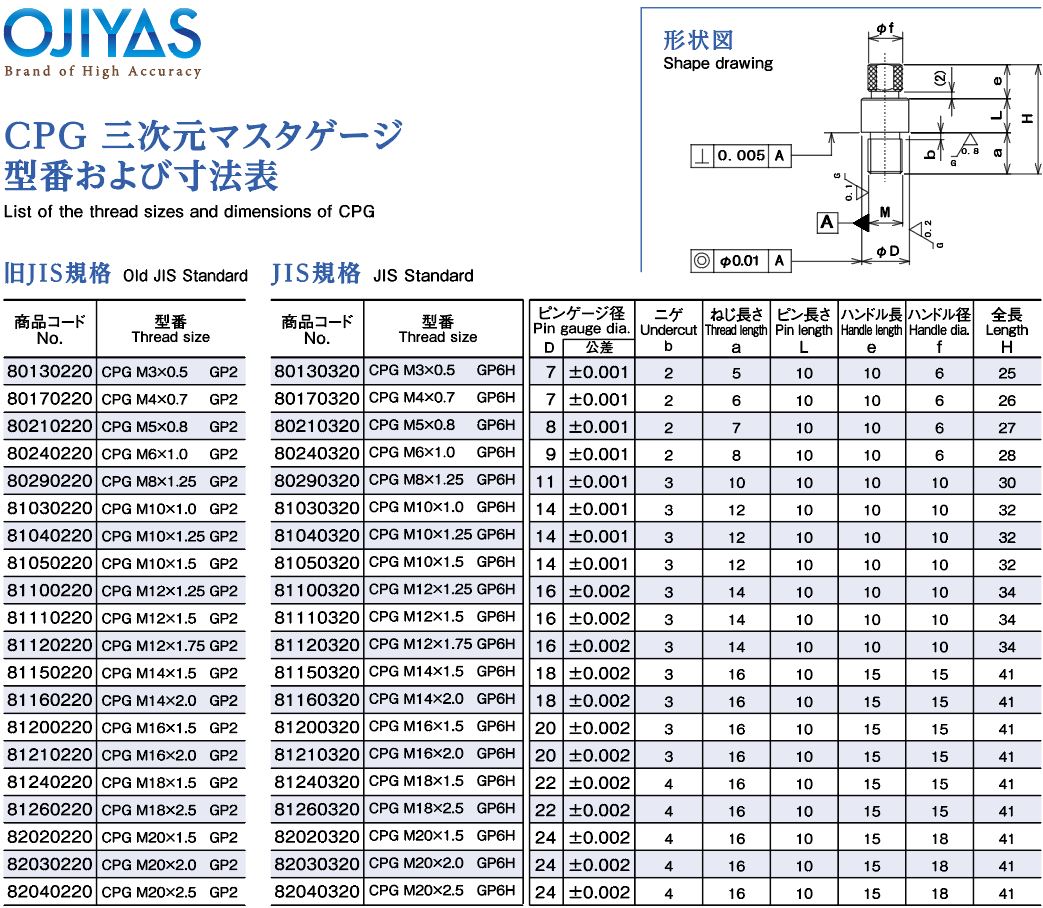

Ojiyas Threaded Hole Location Gauge CPG tersedia dalam banyak ukuran yang tersedia dari stok dan pengukuran. Hasil akhir yang luar biasa dengan hati-hati tersusun dan dirancang untuk rentang ukuran M3 hingga M20. Ojiyas Threaded Hole Location Gauge CPG dikencangkan ke permukaan bagian yang tegak lurus terhadap ulir.
Sisi bawah kerah CPG Ojiyas telah dirancang dengan putaran yang lega sehingga hanya diameter paling luar yang menyentuh permukaan bagian tersebut. Namun, masalah terjadi jika permukaan tidak tegak lurus oleh desain atau faktor manusia yang salah melakukan pengukuran pada benang tersebut. Memasang sekrup pada permukaan yang miring juga dapat memberi tip pada locator dan salah posisi pada Pengukur Lokasi Lubang Berulir yang pada gilirannya akan memberikan kesalahan pengukuran berulang. Masalah ini dapat diselesaikan hanya dengan kalibrasi rutin dengan alat pengukur utama, Anda hanya perlu memastikan bahwa permukaan bagian bawah kerah aman dari keausan.
Agar keaslian produk terjamin, pastikan anda memperoleh solusi presisi dari Ojiyas yang ditawarkan oleh Metalextra.com. Sejak 1966, OJIYA SEIKI berkomitmen untuk merancang teknologi pemrosesan presisi praktis yang tahan lama dan andal. OJIYAS adalah solusi total menuju pengukuran presisi yang akan mendorong Anda untuk memenangkan persaingan global.
Fitur Ojiyas Threaded Hole Location Gauge CPG Type:
- Anggota ulir didasarkan pada standar sisi GO 6H atau kelas 2 dan dapat digunakan untuk memeriksa diameter pitch lubang ulir.

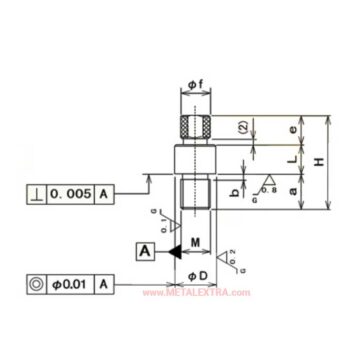

- Bagian silinder (bagian pengukur pin) memiliki kerucut dalam 0,01 dan tegak lurus muka ujungnya adalah dalam 0,005, sehubungan dengan bagian ulir.
- Pusat lubang ulir dan anggota ulir dipertahankan dengan mekanisme pengencangan.
- Terbuat dari material SKS-31 (Gauge Steel) dengan kekerasan di atas HRC58 setelah perlakuan panas yang dipatenkan Ojiya Seiki di Jepang.
Harap dicatat: Gambar hanya untuk tujuan representasi. Produk mungkin berbeda dari yang ditunjukkan di atas. Diskon% dibulatkan ke Bilangan bulat terdekat.
