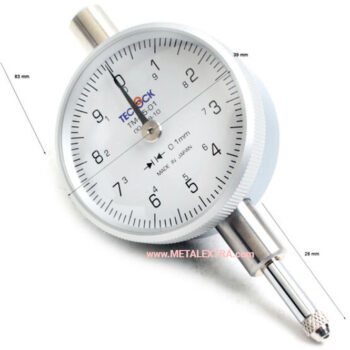

TECLOCK Dial Indicator 10mm TM-35-01

Gambar hanyalah ilustrasi, bisa berubah sewaktu-waktu. Harga yang tertera disini sebagai referensi tidak mengikat. Harga penawaran sah lewat kuotasi saja.

harga/unit:

Info selengkapnya:

Sales@METALEXTRA.com

Category:

TECLOCK Dial Indicator 10mm TM-35-01 menawarkan solusi ekonomis untuk beragam jenis pengukuran. TECLOCK Dial Indicator 10mm TM-35-01 ini mirip dengan jarum jam presisi dari jam tangan mekanik, menggunakan rak dan roda gigi pinion untuk membaca posisi probe, untuk membaca dimensi jarak. Sisi poros probe indikator memiliki gardan gigi dan screw presisi yang ketika probe bergerak, gear rack menggerakkan pinion gear untuk memutar sensor indikator dan menampilkan ukuran di tampilan jarum dial. Pegas memuat mekanisme gir untuk meminimalkan kesalahan backlash dalam pembacaan. Kualitas yang tepat dari bentuk roda gigi dan kebebasan bantalan menentukan ketepatan pengukuran berulang yang dicapai.

Karena mekanismenya TECLOCK Dial Indicator TM-35-01 yang halus, konstruksi kerangka yang kokoh diperlukan untuk bekerja secara andal dalam aplikasi yang terus-menerus di bengkel maupun digunakan dengan jig dan alat ukur lainnya. Cocok untuk pengukuran dan aplikasi jig dengan range 10mm dan resolusi 0.01mm. Indicator model dial Jepang ini mampu menampilkan keberadaan, atau kuantitas yang tepat, dari jarak yang kecil (misalnya, perbedaan ketinggian kecil antara dua permukaan datar, sedikit kurangnya konsentrisitas) antara dua silinder, atau penyimpangan fisik kecil lainnya).

Anda dapat menerapkan indikator tes ini untuk aplikasi jig ukur maupun kombinasi dengan height gauge maupun komparator, mengukur kerataan permukaan, Ketebalan dengan stand, pemasangan langsung pada jig multigauging yang diimprovisasi.

Sejak 1950, TOKYO ELECTRIC CLOCK Co.,Ltd merupakan produsen alat ukur dimensional presisi dan alat uji kekerasan asal Jepang. Agar keaslian produk terjamin, pastikan anda memperoleh solusi Durometer dari Metalextra.com.

Fitur TECLOCK Dial Indicator TM-35-01:

  • Tersedia range 3.5mm, 4mm, 5mm, dan 10mm, margin error kesalahan 0.03mm

  • Graduasi 0.01mm

  • Dengan Bezel clamp dibagian belakang

  • Tampilan dial bersih dan mudah dibaca.

  • Stand, dan mounting dijual terpisah.

  • Indikator digital resolusi 0.01mm dan 0.001mm tersedia.



Harap dicatat: Gambar hanya untuk tujuan representasi. Produk mungkin berbeda dari yang ditunjukkan di atas. Diskon% dibulatkan ke Bilangan bulat terdekat.

Dimension of TECLOCK Dial Indicator 10mm TM-35 (unit in mm):

Model A B C D E F G H I J
TM-35 27.4 41.3 39 36.5 10 14.5 19 5 6.2 11.8
TM-35-01 32.5 46 39 36.5 10 14.5 19 5 6.2 16.5
TM-35-03 27.4 46 39 36.5 15 14.5 19 5 6.2 11.5
TM-35-04 27.4 58 39 36.5 26 14.5 19 5 6.2 12.5
TM-35-02D 32.5 46 39 36.5 10 16.5 19 5 6.2 16.5
TM-34 20 39.5 35 32 10 13 19 5 6.5 12
TM-36 33.5 50 47 44 13 15.5 19.7 7.5 7 13.5
TM-37 33.5 50 47 44 13 15.5 19.7 7.5 7 13.5
TM-37C 33.5 50 47 44 13 15.5 * 7.5 7 13.5

indicator is supplied with Flat back.

Alternatives of TECLOCK Dial Indicator 10mm TM-35-01 (unit in mm):

Model Graduation (mm) Measuring Range (mm) Repeatability (pm) Indication Error (pm) Hysteresis (pm) Standard Contact Point Measuring Force (N) Weight (g)
Adjacent Error 1 Revolution Total Range
TM-35 0.01 5 5 9 ±13 ±15 6 ZS-014 1.3 or less 70
TM-35-01 0.1 10 – – – ±50 – ZS-014 1.5 or less 70
TM-35-03 0.01 5 5 9 ±13 ±15 6 ZS-014 1.3 or less 72
TM-35-04 0.01 5 5 9 ±13 ±15 6 ZS-014 1.3 or less 75
TM-35-02D 0.01 10 5 9 ±13 ±18 7 ZS-014 1.6 or less 75
TM-34 0.01 4 5 8 ±11 ±15 6 ZS-014 1.0 or less 60
TM-36 0.005 3.5 5 8 ±10 ±12 5 ZS-017 1.2 or less 115
TM-37 0.01 3.5 5 8 ±10 ±12 6 ZS-017 1.2 or less 115
TM-37C 0.01 3.5 5 8 ±10 ±12 6 ZS-017 1.2 or less 115

*In case flat back is required, please add suffix “f” to the end of model number. (example=TM-1201f)
