VERTEX Dividing Plate for Horizontal and Vertical Rotary Table DP-3

-8%
Gambar hanyalah ilustrasi, bisa berubah sewaktu-waktu. Harga yang tertera disini sebagai referensi tidak mengikat. Harga penawaran sah lewat kuotasi saja.

harga/unit:

Original price was: Rp3.999.000.Current price is: Rp3.699.000.

Info selengkapnya:

Sales@METALEXTRA.com

Categories: , Tags: , , , ,

VERTEX Dividing Plate for Horizontal and Vertical Rotary Table DP-3 series merupakan jawaban atas kebutuhan klem dan vise operasional untuk para pembuat alat maupun pengrajin bengkel milling. Spacer aksesoris rotary table buatan Taiwan ini tersedia untuk ukuran diameter 6, 8, 10, 12, 14 dan 16 inch. Tiap model ukuran  memiliki fitur yang bisa self-centering jika dipadukan dengan vise chuck yang memiliki 3 maupun 4 unit jaw atau rahang jepit dan gigi gulir untuk memegang alat atau mengunci benda kerja. Proses penyetelan dan pemasangan bisa anda setting sendiri agar sesuai dengan jenis mesin dan spesifikasi fabrikasi Anda.

Vertex menawarkan harga menarik dan kualitas terbaik untuk melayani basis pelanggan setia di seluruh dunia. Apa pun yang diproduksi harus melewati pemeriksaan ketat. Mereka Bersertifikat ISO 9001 dan Alat dibuat dengan toleransi dalam ± 0,01 per 100mm. Harga yang tertera merupakan referensi dan belum termasuk Shipment.

VERTEX Dividing Plate for Horizontal and Vertical Rotary Table DP juga bisa difungsikan untuk menggabungkan ketepatan, kecepatan, dan kemudahan pemusatan diri pelat gulir serta mampu menahan getaran yang berlebihan. VERTEX Dividing Plate for Horizontal and Vertical Rotary Table DP-3 cocok digunakan pada proses machining mesin milling manual, semi-CNC maupun full CNC. Toleransi akurasi kurang dari 0,03mm. Keaslian produk Vertex asal Taiwan hanya bisa terjamin jika anda membeli di Metalextra.com.

Fitur VERTEX Dividing Plate for Horizontal and Vertical Rotary Table DP Series:

  • Terbuat dari material tool steel kepadatan tinggi dengan area permukaan yang cocok untuk beragam mesin.

  • Impor Taiwan berkualitas tinggi dengan lubang tirus # 2 morse taper.

Harap dicatat: Gambar hanya untuk tujuan representasi. Produk mungkin berbeda dari yang ditunjukkan di atas. Diskon% dibulatkan ke Bilangan bulat terdekat. Untuk informasi lebih lanjut silahkan klik tombol inquiry maupun wishlist.

ORDER NO. D d H used of model WEIGHT CODE NO.
DP-1 for HV-4 HV-6 VUT-6,VU-100,150 1.4kg 1001-030
DP-2 for HV / RT-8 VU-200 4.5kg 1001-031
DP-3 for HV-10,12,14,16,VUT-10,RT-12 4.5kg 1001-032
DP-4 for CS-6,8 4.5kg 1001-033
DP-5 for VU-300 4.5kg 1001-034

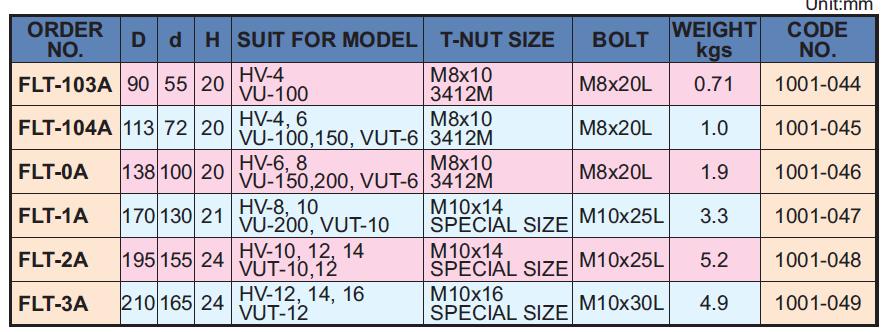

FLT-0 138 100 20 RT- & HV- 6,8 1.9 1001-040
FLT-1 170 130 21 RT- & HV- 8,10 3.3 1001-041
FLT-3 210 160 24 RT- & HV- 12,14,16 4.9 1001-043

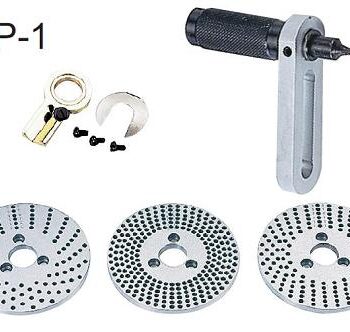

A.DIVIDING PLATE,DP-1,2,3,4,5 分度板

DP set include index plate. crank handle, 3 pcs screw, sector, & U Washer.

1 carton with 1 set. Gross weight:3.5kgs.
Meas.:0.13 CFT.
Number of the holes of Dividing Plates

ORDER NO. A-PLATE B-PLATE C-PLATE
*DP-1 for HV-4,HV-6,VUT-6,VU-100,150 15,16,17,

18,19,20

 21,23,27,

29,31,33

 37,39,41,

43,47,49
*DP-2 for HV-8,RT-8,VU-200
*DP-3 FOR HV(RT)- 10,12,14,16,& VUT-10,12*DP-4 for CS-6,8
*DP-5 for VU-300		 “26,30,34,38,41,

44,47,51,57”;
<28,32,37,39,43,

46,49,53,59>

 “61,67,71,77,81,

87,91,97”;

<63,69,73,79,83,

89,93,99>

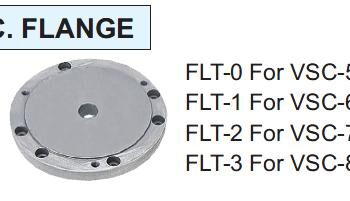

C.FLANGE FOR ROTARY TABLE 法蘭
