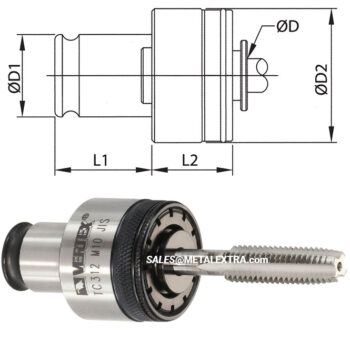

Dimension Guide VERTEX Quick Change Tapping Chuck DIN 371 Type M1 – M10:
Order Guide VERTEX Quick Change Tapping Chuck DIN 371 Type M1 – M10:
ORDER NO. | Size | TC312 | Tap Shank | Capacity | L1 (m/m) | L2 (m/m) | ⌀ (m/m) | ⌀ (m/m) | CODE NO. | |
DIN 371 Tap | ⌀D | □ | ||||||||
312-01D | TC 312
DIN 371 |
M1~M1.8 | 2.5 | 2.1 | M3~M14 | 22.5 | 25 | 19 | 32 | 3404-501 |
312-02D | M2~M2.5 | 2.8 | 2.1 | 3404-502 | ||||||
312-03D | M3 | 3.5 | 2.7 | 3404-503 | ||||||
312-04D | M3.5 | 4 | 3 | 3404-504 | ||||||
312-05D | M4 | 4.5 | 3.4 | 3404-505 | ||||||
312-06D | M4.5 | 6 | 4.9 | 3404-506 | ||||||
312-07D | M5 | 6 | 4.9 | 3404-507 | ||||||
312-08D | M6 | 6 | 4.9 | 3404-508 | ||||||
312-09D | M8 | 8 | 6.2 | 3404-509 | ||||||
312-10D | M10 | 10 | 8 | 3404-510 |
1PC = 0.18kg
Order Guide VERTEX Quick Change Tapping Chuck DIN 371 Type M8 – M24:
ORDER NO. | Size | TC312 | Tap Shank | Capacity | L1 (m/m) | L2 (m/m) | ⌀ (m/m) | ⌀ (m/m) | CODE NO. | |
DIN 371 Tap | ⌀D | □ | ||||||||
820-01D | TC 820
DIN 371 |
M5 | 6 | 4.9 | M8~M24 | 35 | 30.5 | 31 | 50 | 3404-521 |
820-02D | M6 | 6 | 4.9 | 3404-522 | ||||||
820-03D | M8 | 8 | 6.2 | 3404-523 | ||||||
820-04D | M10 | 10 | 8 | 3404-524 |
1 PC = 1.8kg
Torque is factory-set to protect the tap for which a
particular collet is designed. Small adjustments
can be made by a trained user to accomodate tap
strength and material variations.
Collet stops driving when set torque is exceeded.
A collet is necessary for each tap shank diameter.
