WAYTRAIN Bundle Bandsaw WL-500FA1 (Blade motor; 7.5 HP, 5.6 kW) Cutting 90°; 500 x 600 mm

Gambar hanyalah ilustrasi, bisa berubah sewaktu-waktu. Harga yang tertera disini sebagai referensi tidak mengikat. Harga penawaran sah lewat kuotasi saja.

harga/unit:

Info selengkapnya:

Sales@METALEXTRA.com

Categories: , , Tags: , , , ,

Mesin gergaji pita WAYTRAIN Bundle Bandsaw WL-500FA1 dirancang untuk penggergajian kelas berat yang rutin pada material kerja bundling seperti material pipa/hollow kotak maupun pipa bulat dan solid yang dibundling sekaligus. Mesin gergaji Taiwan WAYTRAIN WL-500FA1 ini dirancang dengan motor AC servo 7.5HP dan material casting iron pada pondasinya dan alloy steel pada framenya. Dengan rigiditas kekakuan berat total 4200Kg, mesin gergaji pita ini dipergunakan untuk sistem penggergajian material secara otomasi.

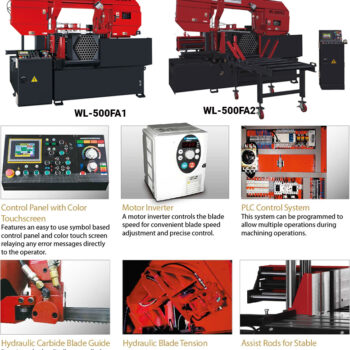

Mesin gergaji pita otomatis WAYTRAIN WL-500FA1 ini investasi yang wajar untuk skala fabrikasi dengan output tinggi. Mesin penggergajian padu ada dua tipe yaitu; WL-500FA1 untuk pemotongan single cut dan tipe WL-500FA2 dengan fitur feeder material. Mekanisme potongnya untuk aplikasi 90° untuk material seperti besi rebar, Nylon, HDPE plastic, Rubber wire material, Iron & Carbon Steel, Alloy steel, Aluminum, Copper, Titanium, Inconel dan lainnya.

Menaikkan bilah lebih tinggi dari yang diperlukan untuk membersihkan benda kerja untuk pemotongan berikutnya atau elevasi frame pisau gergaji dikontrol secara otomatis dan tidak lagi memerlukan perhatian operator. Perangkat kontrol yang mendeteksi ukuran benda kerja, memungkinkan kepala gergaji terangkat cukup tinggi sehingga mata pisau membersihkan material. Ini mengurangi waktu siklus indeks secara signifikan. Mekanisme tekan pisau gergaji pompa hidrolik dan fitur motor penggerak wire brush mampu bersihkan bilah pisau gergaji agar umur ekonomis pisau gergaji awet.

Anda bisa menambahkan fitur feeder material input dan output dan memprogram rutinitas potong dengan interface LCD dan 10 mode parameter potong yang bisa disimpan pada memori internalnya. Sangat mudah untuk memprogram parameter gergaji misalnya; berapa panjang dan jumlah material pada layar sentuh yang ramah pengguna, jika panjang di atas 400mm (16in) diperlukan, cukup masukkan panjang yang Anda butuhkan, dan mesin akan menghitung jumlah umpan yang diperlukan. Kemampuan untuk memprogram parameter ini menyempurnakan operasi penggergajian gergaji pita yang konsisten.

Pada bagian meja ragum gergaji WL-500FA1 ini juga tersedia pompa cairan pendingin dan wadah konveyor dan filter serpihan chip dibagian bawah agar terjamin penggergajian yang presisi pada pemotongan basah. Fitur ini membantu sirkulasi pendinginan serta pengelolaan limbah yang lebih baik dan kondisi kerja yang lebih aman.

Sejak 1983, WAYTRAIN Co Ltd., memproduksi mesin potong spesialis gergaji di kota Taichung Taiwan. Mesin gergaji WAYTRAIN seperti gergaji pita putar logam, gergaji pita putar logam putar 2 arah, gergaji pita otomatis, mesin penggilingan dan banyak lagi. Keaslian produk WAYTRAIN di INDONESIA hanya bisa terjamin jika anda membelinya di Metalextra.com.

Fitur WAYTRAIN Bundle Bandsaw WL-500FA1 (Bundling Specialist Machine)  :

  • Gergaji pita auto dengan kemampuan simpan 10 cutting presets memory, kecepatan blade: 25~75 mpm pada frekuensi 50Hz – 60Hz.

  • Motor penggerak pisau 7.5 HP (5.6 kW) AC berdaya tinggi untuk kelas pabrik otomasi dengan konstruksi sederhana agar perawatan minimal.

  • Motor penekan hidrolik 3 HP (2.2 kW) AC dengan  volume oli bertangki 83 L untuk pengaturan ragum, setel kekencangan blade pisau, sekaligus conveyor serpihan chips penggergajian bundling yang minimal getaran dan berdaya tahan tinggi.

  • Motor pompa coolant  1/4 HP (0.2kW) dengan volume tangki coolant 155 L untuk segala setelan debit cairan pendingin (tergantung menu manual yang diprogram) agar sirkulasi coolant lebih baik.

  • Rotary encoder untuk pengumpanan material yang akurat dan Sikat kawat yang digerakkan daya untuk memastikan kebersihan pisau gergaji pita

  • Panel kontrol interface layar LCD sensitif sentuhan yang terletak di ruang operator memudahkan pemilihan kebutuhan panjang batang yang tepat. Pembacaan dikalibrasi dalam peningkatan 0,10 mm atau 0,01 inci

  • Pengaturan tensi bilah gergaji, daya feed pemakanan, dan kekencangan ragum semua secara program dengan pompa hidrolik.

  • Struktur casting Cast-iron dengan frame Alloy steel menjamin kekuatan dalam bidang gergaji Cutting 90°; 500 x 600 mm

  • Downfeed pompa hidraulik yang dapat disetel sepenuhnya mengontrol tingkat keturunan

  • Penutup blade penuh memberikan lebih banyak keamanan dengan rel panduan bantalan karbida meningkatkan stabilitas pemotongan dan memperpanjang usia blade.

  • Sistem pendingin untuk pemotongan basah dan sikat chip, dan set stop panjang

  • Aksesoris opsional seperti Pengatur tekanan catok ragum (vise) dan perangkat tekan vertikal hidrolik (penekan pisau) dijual terpisah dan hanya bisa dipasang dari pabrikan.

  • Bilah pisau gergaji (P x T x L): 41 x 1.3 x 6270 mm atau standar Band Saw Bimetal Mata gergaji universal untuk memotong bahan dengan kekuatan hingga 1.300 N/mm²

  • Kecepatan bilah: 30~105 mpm

  • Ruang Lantai kerja: FA1：3160 x 2300 x 2220 mm sedangkan FA2: 3375 x 2065 x 2245 mm (Machine Body) + 3375 x 2065 x 2245 mm (Feeding Table)

  • Berat Mesin: 4500kg / 5000kg

Harap dicatat:

Gambar hanya untuk tujuan representasi. Produk mungkin berbeda dari yang ditunjukkan di atas. Diskon% dibulatkan ke Bilangan bulat terdekat. Harga bisa berubah sewaktu-waktu seiring dengan perubahan nilai tukar valuta asing dan program promosi. Untuk lebih jelas silahkan hubungi: sales@Metalextra.com

Order Guide WAYTRAIN Bundle Bandsaw WL-500FA1 (Blade motor; 7.5 HP, 5.6 kW) Cutting 90°; 500 x 600 mm:

  • Double liners make saw frame cutting more stable less vibration and prolong blade life.
  • The helical gear reducer with high torque transmission make bundle cutting more fast and efficient.
  • Feeding vise by servo motor makes feeding more precise and accuracy.
  • The HMI control panel system includes 10 preset settings and built-in error detection system.

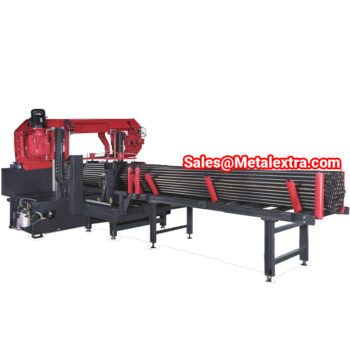

  • Specialize in pipe bundle cutting, the special designed clamping vise save plenty of time on welding and tying on pipes. The vise can be also changeable for different size of material.
  • Blade speed control by motor inverter, chip cleaning by power brush and chip conveyor.

Specification Guide for WAYTRAIN Bundle Bandsaw WL-500FA1 (Blade motor; 7.5 HP, 5.6 kW) Cutting 90°; 500 x 600 mm:

Order Code WL-500FA1 / WL-500FA2
Capacity 90° (H x W) ● 500 mm
▅ 500 x 500 mm
▅▅ 500 x 600 mm
Blade Speed 30~105 mpm
Blade Size 41 x 1.3 x 6270 mm
Blade Motor 7.5 HP (5.6 kW)
Coolant Motor 1/4 HP (0.2 kW)
Coolant Tank 145 L
Feeding Stroke 700 mm (FA1) / 1200mm (FA2)

Hydraulic Motor 3 HP (2.2 kW)
Hydraulic Tank 83 L
Table Height 830 mm
Set Machine

包裝尺寸

 FA1：
3160 x 2300 x 2220 mm

FA2:
3375 x 2065 x 2245 mm (Machine Body) + 3375 x 2065 x 2245 mm (Feeding Table)N.W/G.WFA1：
4200 Kg / 4560 Kg

FA2:
3750 Kg / 4045 Kg (Machine Body) + 1200 Kg / 1365 Kg (Feeding Table)





Alternative for WAYTRAIN Bundle Bandsaw WL-500FA1 (Blade motor; 7.5 HP, 5.6 kW) Cutting 90°; 500 x 600 mm:

Order Code LX – 250 AE LX – 330 AE WH – 300 HA WH – 4036 HA WH – 5046 HA WH – 6056 HA
Cutting (H x W) Round  : 250 mm
RCS     : 250 x 300 mm		 Round : 330 mm
RCS    : 330 x 330 mm		 Round : 300 mm
RCS    : 300 mm		 Round  : 360 mm
RCS     : 360 x 400 mm		 Round : 460 mm
RCS    : 460 x 500 mm		 Round :  560 mm
RCS    :  560 x 600 mm
Bundle Cutting (W x H) 150~250 x 100~130 150~250 x 120 ~200 145~230 x 30~130mm 180~280 x 50~160mm 195~310 x 120~230mm 230~400 x 120~270 mm
Min. No Material Detecting 32 mm 32 mm 32 mm 32 mm 120 mm 120 mm
Cut off Length  Over 10 mm Over 10 mm Over 10 mm Over 10 mm Over 10 mm Over 10 mm
Cutting Amount Setting  1~9999 1 ~9999 1~9999 1~9999 1~9999 1~9999
Blade Size  27 x 0.9 x 3505 mm
34 x 1.1 x 3510 mm		 34 x 1.1 x 4100 mm 34 x 1.1 x 3920 mm 34 x 1.1 x 4570 mm 41 x 1.3 x 5450 mm 54 x 1.6 x 6600 mm
Blade Speed 30~85 mtr/min 30 ~ 85 mtr/min 30~85 mtr/min 30~85 mtr/ min 30~85 mtr/ min 30~85 mtr/ min
Main Motor 3HP (2.25kW) 5 HP (3.75kW) 5HP (3.75kW) 5HP (3.75kW) 7.5HP (5.7kW) 10HP (7.5kW)
Hydraulic Motor 1HP (0.75kW) 1HP (0.75kW) 1HP (0.75kW) 1HP (0.75kW) 2HP (1.5kW) 3HP (2.25kW)
Coolant Pump 1/6HP (0.13kW) 1/6HP (0.13kW) 1/6HP (0.13kW) 1/6HP (0.13kW) 1/4HP (0.2kW) 1/4HP (0.2kW)
Hydraulic Tank Capacity 40 Ltr 40 Ltr 40 Ltr 40 Ltr 60 Ltr 75 Ltr
Coolant Tank Capacity 62 Ltr 62 Ltr 85 Ltr 84 Ltr 106 Ltr 155 Ltr
Feeding Stroke 400 mm 400 mm 400 mm 400 mm 500 mm 400 mm
Table Height 750 mm 760 mm 755 mm 755 mm 880 mm 810 mm
Packing Size 2215 x 2210 x 1660 mm 2215 x 2210 x 1660 mm 2270 x 2220 x 1820 mm 2370 x 2230 x 1990 mm 2820 x2280 x 2240 mm 3350 x 2270 x 2240 mm
N.Weight / G.Weight 1430 Kg / 1690 Kg 1540 Kg /  1800Kg 1560 Kg /1765Kg 1765 Kg / 2005 Kg 3030 Kg /3335 Kg 4030 Kg / 4365 Kg
