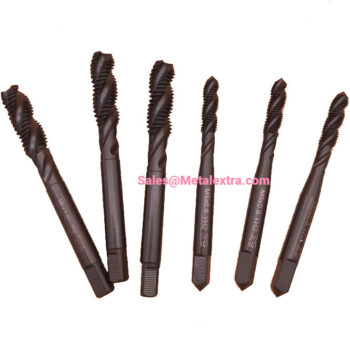

YG-1 Blind Hole Tap HSS-EX T1121 M2-M36

Gambar hanyalah ilustrasi, bisa berubah sewaktu-waktu. Harga yang tertera disini sebagai referensi tidak mengikat. Harga penawaran sah lewat kuotasi saja.

harga/unit:

Info selengkapnya:

Sales@METALEXTRA.com

Category: Tags: , , , , ,

YG-1 Blind Hole Tap HSS-EX T1121 merupakan solusi ekonomis untuk pengerjaan ulir sekrup fastener ukuran diameter ulir M2-M36. Pisau tapping ini cocok untuk membuat ulir secara di logam material besi, Baja umum, Stainless Steel, besi grey cast iron, alumunium dan logam Non-ferrous keras lainnya hingga 45 HRC.

Pisau ulir tapping YG-1 Blind Hole Tap HSS-EX T1121 ini terbuat dari material HSS High Speed Steel dengan kandungan Nickel dan perlakuan permukaan Steam Tempered (Black Oxide Finish). Gagangnya pisau tap bit ini lurus untuk aplikasi machine tap dan arah pemotongannya Tangan Kanan. Batang holdernya terbuat dari inti material High vanadium HSS-EX material untuk daya tahan terhadap friksi dan panas.

Sejak 1981, YG-1 pada awalnya bernama Yanggiwon Tools, berasal dari Incheon, Korea Selatan. Cutting tools YG-1 secara komprehensif tersedia berdasarkan ukuran size diameter chart. Pastikan anda mendapatkan solusi cutting tool asli dan terjamin buatan YG-1 hanya dari Metalextra.com

Fitur YG-1 Blind Hole Tap HSS-EX T1121:

  • Aplikasi penggilingan Thread, tangguh pada material baja dengan pemesinan kering pada material logam lain dengan nilai kekerasan hingga 45 HRC,

  • Inti material High vanadium HSS-EX material besi tuang, baja tahan karat, besi cor dan paduan aluminium. bahan nonferrous, dan bahan keras lainnya untuk mesin.

  • Berbahan Solid standar Metrik, memiliki 3-4 flute yang tajam tergantung diameter

  • Aplikasi untuk jenis pengeboran ulir hingga 3 × D untuk lubang tak tembus (Blind hole)

  • Ada minimum jumlah pembelian (MOQ)

Harap dicatat:

Gambar hanya untuk tujuan representasi. Produk mungkin berbeda dari yang ditunjukkan di atas. Diskon% dibulatkan ke Bilangan bulat terdekat. Harga bisa berubah sewaktu-waktu seiring dengan perubahan nilai tukar valuta asing dan program promosi. Untuk lebih jelas silahkan hubungi: Sales@Metalextra.com

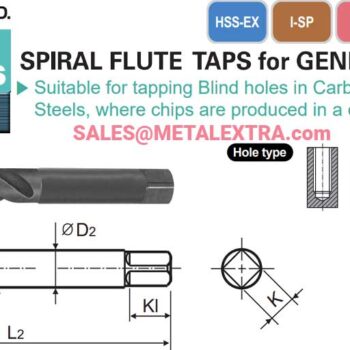

Dimension Guide YG-1 Blind Hole Tap HSS-EX T1121 M2-M36 :

Ordering Guide YG-1 Blind Hole Tap HSS-EX T1121 M2-M36 :

Size   Pitch EDP No. Limit Thread Length Overall Length Neck Length Shank Diameter Square Size Square Length No. of Flute
ØD1   P L1 L2 L3 ØD2 K KI
M2 × 0.4 T1121131 YH1 9.5 40 15 3 2.5 5 2
M2.2 × 0.45 T1121151 YH1 9.5 42 15 3 2.5 5 2
M2.3 × 0.4 T1121191 YH1 9.5 42 15 3 2.5 5 2
M2.5 × 0.45 T1121171 YH1 9.5 44 16 3 2.5 5 2
M2.6 × 0.45 T1121491 YH1 9.5 44 16 3 2.5 5 2
M3 × 0.5 T1121202 YH2 11 46 18 4 3.2 6 3
M3 × 0.35 T1121211 YH1 9.5 46 18 4 3.2 6 3
M3.5 × 0.6 T1121222 YH2 13 48 20 4 3.2 6 3
M3.5 × 0.35 T1121231 YH1 9.5 48 20 4 3.2 6 3
M4 × 0.7 T1121242 YH2 13 52 20 5 4 7 3
M4 × 0.5 T1121251 YH1 13 52 20 5 4 7 3
M4.5 × 0.75 T1121262 YH2 13 55 21 5 4 7 3
M4.5 × 0.5 T1121271 YH1 13 55 21 5 4 7 3
M5 × 0.8 T1121282 YH2 16 60 25 5.5 4.5 7 3
M5 × 0.5 T1121291 YH1 16 60 25 5.5 4.5 7 3
M5.5 × 0.5 T1121301 YH1 13 55 25 5.5 4.5 7 3
M6 × 1. 0 T1121312 YH2 19 62 28 6 4.5 7 3
M6 × 0.75 T1121322 YH2 19 62 28 6 4.5 7 3
M6 × 0.5 T1121331 YH1 13 55 25 6 4.5 7 3
M7 × 1. 0 T1121342 YH2 19 65 30 6.2 5 8 3
M7 × 0.75 T1121352 YH2 19 65 30 6.2 5 8 3
M8 × 1.25 T1121362 YH2 22 70 35 6.2 5 8 3
Size   Pitch EDP No. Limit Length Length Length Diameter Size Square Length No. of Flute
ØD1   P     L1 L2 L3 ØD2 K KI
M8 × 1. 0 T1121372 YH2 22 70 35 6.2 5 8 3
M8 × 0.75 T1121382 YH2 22 70 35 6.2 5 8 3
M9 × 1.25 T1121392 YH2 22 72 37 7 5.5 8 3
M9 × 1. 0 T1121402 YH2 22 72 37 7 5.5 8 3
M9 × 0.75 T1121412 YH2 22 72 37 7 5.5 8 3
M10 × 1.5 T1121422 YH2 24 75 39 7 5.5 8 3
M10 × 1.25 T1121432 YH2 24 75 39 7 5.5 8 3
M10 × 1. 0 T1121442 YH2 24 75 39 7 5.5 8 3
M10 × 0.75 T1121452 YH2 24 75 39 7 5.5 8 3
M11 × 1.5 T1121462 YH2 25 80 40 8 6 9 3
M11 × 1. 0 T1121472 YH2 25 80 40 8 6 9 3
M11 × 0.75 T1121482 YH2 25 80 40 8 6 9 3
M12 × 1.75 T1121502 YH2 29 82 42 8.5 6.5 9 3
M12 × 1.5 T1121512 YH2 29 82 42 8.5 6.5 9 3
M12 × 1.25 T1121522 YH2 29 82 42 8.5 6.5 9 3
M12 × 1. 0 T1121532 YH2 29 82 42 8.5 6.5 9 3
M14 × 2.0 T1121542 YH2 30 88 46 10.5 8 11 3
M14 × 1.5 T1121552 YH2 30 88 46 10.5 8 11 3
M14 × 1.25 T1121562 YH2 30 88 46 10.5 8 11 3
M14 × 1. 0 T1121572 YH2 30 88 46 10.5 8 11 3
M15 × 1.5 T1121582 YH2 30 90 47 10.5 8 11 3
M15 × 1. 0 T1121592 YH2 30 90 47 10.5 8 11 3
Size   Pitch EDP No. Limit Thread Length Overall Length Neck Length Shank Diameter Square Size Square Length No. of Flute
ØD1   P L1 L2 L3 ØD2 K KI
M16 × 2.0 T1121602 YH2 32 95 50 12.5 10 13 3
M16 × 1.5 T1121612 YH2 32 95 50 12.5 10 13 3
M16 × 1. 0 T1121622 YH2 32 95 50 12.5 10 13 3
M18 × 2.5 T1121653 YH3 37 100 55 14 11 14 4
M18 × 2.0 T1121663 YH3 37 100 55 14 11 14 4
M18 × 1.5 T1121672 YH2 37 100 55 14 11 14 4
M18 × 1. 0 T1121682 YH2 37 100 55 14 11 14 4
M20 × 2.5 T1121703 YH3 37 105 56 15 12 15 4
M20 × 2.0 T1121713 YH3 37 105 56 15 12 15 4
M20 × 1.5 T1121723 YH3 37 105 56 15 12 15 4
M20 × 1. 0 T1121732 YH2 30 95 50 15 12 15 4
M22 × 2.5 T1121743 YH3 38 115 65 17 13 16 4
M22 × 2.0 T1121753 YH3 38 115 65 17 13 16 4
M22 × 1.5 T1121763 YH3 38 115 65 17 13 16 4
M22 × 1. 0 T1121772 YH2 30 95 50 17 13 16 4
M24 × 3.0 T1121783 YH3 45 120 72 19 15 18 4
M24 × 2.0 T1121793 YH3 45 120 72 19 15 18 4
M24 × 1.5 T1121803 YH3 45 120 72 19 15 18 4
M24 × 1. 0 T1121812 YH2 30 95 50 19 15 18 4
M25 × 2.0 T1121823 YH3 45 125 75 19 15 18 4
M25 × 1.5 T1121833 YH3 45 125 75 19 15 18 4
M26 × 2.0 T1121N43 YH3 45 125 75 20 15 18 4
Size   Pitch EDP No. Limit Thread Length Overall Length Neck Length Shank Diameter Square Size Square Length No. of Flute
ØD1   P L1 L2 L3 ØD2 K KI
M26 × 1.5 T1121853 YH3 45 125 75 20 15 18 4
M26 × 1. 0 T1121N52 YH2 30 95 50 20 15 18 4
M27 × 3.0 T1121863 YH3 45 130 77 20 15 18 4
M27 × 2.0 T1121873 YH3 45 130 77 20 15 18 4
M27 × 1.5 T1121883 YH3 45 130 77 20 15 18 4
M28 × 2.0 T1121903 YH3 45 130 77 21 17 20 4
M28 × 1.5 T1121913 YH3 45 130 77 21 17 20 4
M30 × 3.5 T1121944 YH4 48 135 80 23 17 20 4
M30 × 3.0 T1121953 YH3 48 135 80 23 17 20 4
M30 × 2.0 T1121963 YH3 45 135 80 23 17 20 4
M30 × 1.5 T1121973 YH3 45 135 80 23 17 20 4
M30 × 1. 0 T1121982 YH2 30 105 55 23 17 20 4
M33 × 3.5 T1121A44 YH4 51 145 85 25 19 22 4
M33 × 3.0 T1121A53 YH3 51 145 85 25 19 22 4
M33 × 2.0 T1121A63 YH3 45 145 85 25 19 22 4
M33 × 1.5 T1121A73 YH3 45 145 85 25 19 22 4
M36 × 4.0 T1121B34 YH4 57 155 90 28 21 24 4
M36 × 3.0 T1121B43 YH3 57 155 90 28 21 24 4
M36 × 2.0 T1121B53 YH3 45 155 90 28 21 24 4
M36 × 1.5 T1121B63 YH3 45 155 90 28 21 24 4



Alternatives Guide YG-1 Blind Hole Tap HSS-EX T1121 M2-M36 :

ITEM MODEL TOOL MATERIAL STANDARD WORK MATERIAL DIMENSIONS TOLERANCE CHAMFER THREAD DEPTH SURFACE TREATMENT SIZE
TT437 HSS-PM M GS HSSP YH 2.5P 2.5D TiN M3~ M20
T1121 HSS-EX M GS I-SP YH 2.5P Steam homo M2~ M36
T1103 HSS-EX M GS SPLS YH 2.5P Steam homo M3~ M14
T1104 HSS-EX M GS SPLS YH 2.5P Steam homo M3~ M16
T1105 HSS-EX M GS SPLS YH 2.5P Steam homo M3~ M24
T1106 HSS-EX M GS SPLS YH 2.5P Steam homo M8~ M24
T0102 CARBIDE M AI SPCal YH 2.5P Bright M3~ M12
