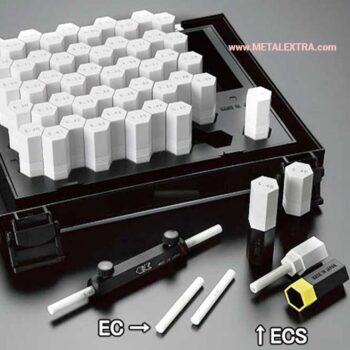

Eisen Pin Gauge Ceramic ECS Series Set

Gambar hanyalah ilustrasi, bisa berubah sewaktu-waktu. Harga yang tertera disini sebagai referensi tidak mengikat. Harga penawaran sah lewat kuotasi saja.

harga/unit:

Info selengkapnya:

Sales@METALEXTRA.com

Categories: , Tags: , , ,

Eisen Pin Gauge ECS Series Set adalah paket pengukur pin yang terbuat dari keramik halus zirkonium dioksida (ZrO2; juga dikenal sebagai zirkonia) untuk berbagai pengukuran presisi. Karakteristik ekspansi linear zirkonia dekat dengan baja, dan zirkonia kepadatan tinggi tidak mudah rusak atau terkelupas. Rentang ukuran Eisen Pin Gauge ECS Series mulai dari 0,2 mm hingga 20 mm. Perangkat ini juga dirancang dengan pegangan untuk melindungi panas secara signifikan dan mengurangi waktu yang diperlukan untuk pengukuran berulang.

Eisen Pin Gauge ECS Series Set Zirconia adalah 8,5 pada skala kekerasan mineral Mohs, dibandingkan dengan 4,5 untuk baja normal dan 7,5 hingga 8 untuk baja keras dan 10 untuk berlian. Setiap unit dirancang untuk digunakan sebagai dasar inspeksi cepat Go / No Go check untuk menentukan dan memeriksa diameter lubang kecil, blind bore, alur, lubang kerucut, dan menyiapkan slot untuk proses selanjutnya seperti threading dan lainnya.

Sejak1972, Eisen Co, Ltd menjadi pionir alat ukur dan manufaktur tooling dari material keras di Higashioumi-city, perfektur Shiga Jepang.  Setiap Pin Gauge dari Eisen dirancang untuk mudah digunakan dan cocok digenggam untuk siapa saja yang ingin melakukan pengukuran benda kerja yang memiliki tingkat presisi tinggi.

Fitur Eisen Pin Gauge Ceramic ECS Series set:

  • Tersedia dengan gagang dudukanserbaguna untuk pengukuran yang diimprovisasi dengan jig dan perlengkapan yang presisi.
  • Disertakan dengan sertifikat kalibrasi pabrikan untuk jaminan akurasi terlacak Anda.
  • Cocok untuk industri plastik, serat dan pembuatan alat, untuk memeriksa rongga pada papan elektronik, dan sensor.
  • Koefisien Ekspansi Termal (x10-6) KK 10.8 yang lebih rendah dari pin baja karbon.
  • Bebas karat. Hanya membutuhkan perawatan sederhana.
  • Semua unit pin Eisen ECS Series memiliki tingkat kekerasan material 89 HRA.
  • Dilengkapi dengan case bening heksagonal untuk melindungi pengukur sekaligus menawarkan pelepasan dan penyimpanan pengukur yang mudah.
  • Pengukuran efisien dengan mengurangi waktu yang diperlukan untuk pengukuran berulang.
  • Simple untuk memeriksa lubang, diameter dalam, dan kedalaman pin serta slot pada countershaft dan banyak lagi.
  • Untuk pengukuran presisi tinggi: Satu paket pengukur pin dengan berbagai ukuran mulai dari 0,2 mm hingga 20 mm dengan toleransi ± 1 μm.

Harap dicatat: Gambar hanya untuk tujuan representasi. Produk mungkin berbeda dari yang ditunjukkan di atas. Diskon% dibulatkan ke Bilangan bulat terdekat.

 Eisen Pin Gauge ECS Set Ordering Guide:

Set Range(mm) Tolerance Gauge
(mm)		 Shank
(mm)		 Roundness
Cylindricity
0.20mm ~ 0.49mm ±1μm 10.00 25.00 0.8μm
0.50mm ~ 0.99mm ±1μm 20.00 25.00 0.8μm
1.00mm ~ 10.00mm ±1μm 30.00 26.00 0.8μm
10.01mm ~ 20.00mm ±1.5μm 30.00 20.00 1.3μm
  • Sizes are indicated on the plastic cases for gauges up to 1.49mm and are laser engraved on gauges 1.50mm and larger.
  • Refer to the ES series for ECS series handle specifications.

Eisen Pin Gauge ECS Set Ordering Guide:

Set No. Step(mm) Set
Size(mm)		 Number
of pins
ECS-0A 0.01mm 0.20 0.21… 0.49 0.50 31
ECS-0B 0.01mm 0.50 0.51… 0.99 1.00 51
ECS-1A 0.01mm 1.00 1.01… 1.49 1.50 51
ECS-1B 0.01mm 1.50 1.51… 1.99 2.00 51
ECS-2A 0.01mm 2.00 2.01… 2.49 2.50 51
ECS-2B 0.01mm 2.50 2.51… 2.99 3.00 51
ECS-3A 0.01mm 3.00 3.01… 3.49 3.50 51
ECS-3B 0.01mm 3.50 3.51… 3.99 4.00 51
ECS-4A 0.01mm 4.00 4.01… 4.49 4.50 51
ECS-4B 0.01mm 4.50 4.51… 4.99 5.00 51
ECS-5A 0.01mm 5.00 5.01… 5.49 5.50 51
ECS-5B 0.01mm 5.50 5.51… 5.99 6.00 51
ECS-6A 0.01mm 6.00 6.01… 6.49 6.50 51
ECS-6B 0.01mm 6.50 6.51… 6.99 7.00 51
ECS-7A 0.01mm 7.00 7.01… 7.49 7.50 51
ECS-7B 0.01mm 7.50 7.51… 7.99 8.00 51
ECS-8A 0.01mm 8.00 8.01… 8.49 8.50 51
ECS-8B 0.01mm 8.50 8.51… 8.99 9.00 51
ECS-9A 0.01mm 9.00 9.01… 9.49 9.50 51
ECS-9B 0.01mm 9.50 9.51… 9.99 10.00 51
ECS-10A 0.01mm 10.00 10.01… 10.49 10.50 51
ECS-10B 0.01mm 10.50 10.51… 10.99 11.00 51
ECS-11A 0.01mm 11.00 11.01… 11.49 11.50 51
ECS-11B 0.01mm 11.50 11.51… 11.99 12.00 51
ECS-12A 0.01mm 12.00 12.01… 12.49 12.50 51
ECS-12B 0.01mm 12.50 12.51… 12.99 13.00 51
ECS-13A 0.01mm 13.00 13.01… 13.49 13.50 51
ECS-13B 0.01mm 13.50 13.51… 13.99 14.00 51
ECS-14A 0.01mm 14.00 14.01… 14.49 14.50 51
ECS-14B 0.01mm 14.50 14.51… 14.99 15.00 51
ECS-15A 0.01mm 15.00 15.01… 15.49 15.50 51
ECS-15B 0.01mm 15.50 15.51… 15.99 16.00 51
ECS-16A 0.01mm 16.00 16.01… 16.49 16.50 51
ECS-16B 0.01mm 16.50 16.51… 16.99 17.00 51
ECS-17A 0.01mm 17.00 17.01… 17.49 17.50 51
ECS-17B 0.01mm 17.50 17.51… 17.99 18.00 51
ECS-18A 0.01mm 18.00 18.01… 18.49 18.50 51
ECS-18B 0.01mm 18.50 18.51… 18.99 19.00 51
ECS-19A 0.01mm 19.00 19.01… 19.49 19.50 51
ECS-19B 0.01mm 19.50 19.51… 19.99 20.00 51
  • ※Pin gauges also sold individually. Special sizes are also available.
  • ※No class settings.
