EISEN Thread Position Alignment Gauge Pos-T

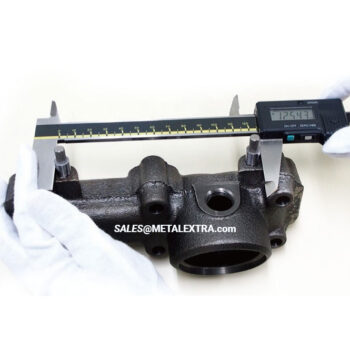

Gauge Lokasi Lubang Berulir EISEN Thread Position Alignment Gauge Pos-T dirancang sebagai alat bantu ukur posisi lubang fastener berulir, jarak pusat dan pitch saat penggunaan mesin ukur koordinat (CMM) maupun untuk menemukan jarak titik lubang sekrup dengan kaliper. Anda dapat dengan mudah memasang EISEN Thread Position Alignment Gauge Pos-T ke dalam lubang berulir dan menginterpolasi pusat lubang dengan alat ukur CMM, pembanding presisi, pemindai laser atau beberapa alat pengukuran lainnya. Akhir dari Gage Lokasi Lubang Berulir yang menonjol keluar dari lubang berulir bisa dicatat titik ‘koordinat silinder’ yang menjadi referensi pengukuran dan memudahkan penyisipan dan pendataan.

EISEN Thread Position Alignment Gauge Pos-T tersedia dalam banyak ukuran yang tersedia dari stok dan pengukuran. Hasil akhir yang luar biasa dengan hati-hati tersusun dan dirancang untuk Go Metric Thread Plug Gauge dengan rentang ukuran M3 hingga M20 serta Unified thread plug gauge. EISEN Thread Position Alignment Gauge Pos-T dikencangkan ke permukaan bagian yang tegak lurus terhadap ulir.

Sisi bawah kerah EISEN Thread Position Alignment Gauge Pos-T telah dirancang dengan putaran yang lega sehingga hanya diameter paling luar yang menyentuh permukaan bagian tersebut. Namun, masalah terjadi jika permukaan tidak tegak lurus oleh desain atau faktor manusia yang salah melakukan pengukuran pada benang tersebut. Memasang sekrup pada permukaan yang miring juga dapat memberi tip pada locator dan salah posisi pada Pengukur Lokasi Lubang Berulir yang pada gilirannya akan memberikan kesalahan pengukuran berulang. Masalah ini dapat diselesaikan hanya dengan kalibrasi rutin dengan alat pengukur utama, Anda hanya perlu memastikan bahwa permukaan bagian bawah kerah aman dari keausan.

Sejak1972, Eisen Co, Ltd menjadi pionir alat ukur dan manufaktur tooling dari material keras di Higashioumi-city, perfektur Shiga Jepang.  Setiap Limit Gauge dari Eisen dirancang untuk mudah digunakan dan cocok digenggam untuk siapa saja yang ingin melakukan pengukuran benda kerja yang memiliki tingkat presisi tinggi. Agar keaslian produk terjamin, pastikan anda memperoleh solusi Thread limit gauge EISEN yang ditawarkan oleh Metalextra.com.

Fitur EISEN Thread Position Alignment Gauge Pos-T:

  • Standar sisi Go Metric Thread Plug Gauge dengan rentang ukuran M3 hingga M20 serta Unified thread plug gauge untuk memeriksa diameter pitch lubang ulir.

  • Bagian silinder (bagian pengukur pin) memiliki kerucut dalam 0,01 dan tegak lurus muka ujungnya adalah dalam 0,005, sehubungan dengan bagian ulir.

  • Pusat lubang ulir dan anggota ulir dipertahankan dengan mekanisme pengencangan.

  • Terbuat dari material SKS-31 (Gauge Steel) dengan kekerasan di atas HRC58 setelah perlakuan panas.

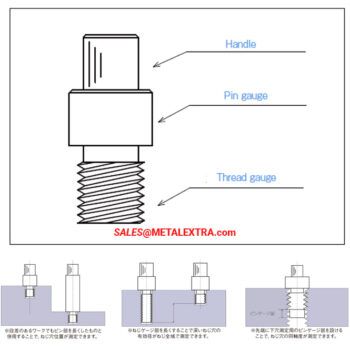

  • Gauge ini dilengkapi dengan gagang knurled berulir grip yang dapat dilepas, tidak menyentuh bagian pengukur pin secara langsung (Gagang dapat dilepas jika mengganggu pengukuran).
  • Sertifikasi laporan inspeksi untuk bagian pengukur ulir dan pengukur pin disertakan untuk memberikan kepercayaan dan jaminan bagi pengguna!

Harap dicatat:

Gambar hanya untuk tujuan representasi. Produk mungkin berbeda dari yang ditunjukkan di atas. Diskon% dibulatkan ke Bilangan bulat terdekat. Harga bisa berubah sewaktu-waktu seiring dengan perubahan nilai tukar valuta asing dan program promosi. Untuk lebih jelas silahkan hubungi: [email protected]
