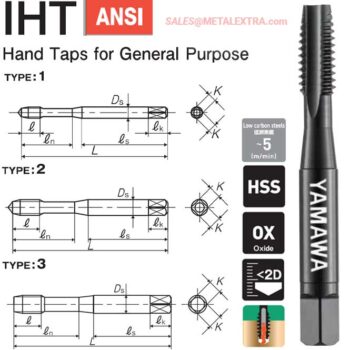

Dimension of YAMAWA Hand Tap IHT UNC Standard:
Alternatives of YAMAWA Hand Tap IHT UNC Standard:
Product Code | Size | Chamfer ^ | L (Inch) | ℓ (inch) | ℓn (inch) | ℓs (inch) | Ds (inch) | K (inch) | ℓk (inch) | No. of flutes | TYPE |
For Unified Threads | |||||||||||
IAUN6JXHEX5 | N0.6-32UNC | 5P | 2 | 0.374 | 0.669 | 1.201 | 0.141 | 0.11 | 0.187 | 3 | 1 |
IAUN6JXHEX2 | N0.6-32UNC | 2P | 2 | 0.374 | 0.669 | 1.201 | 0.141 | 0.11 | 0.187 | 3 | 1 |
IAUN8JXHEX5 | N0.8-32UNC | 5P | 2.125 | 0.374 | 0.866 | 1.339 | 0.168 | 0.131 | 0.25 | 3 | 1 |
IAUN8JXHEX2 | N0.8-32UNC | 2P | 2.125 | 0.374 | 0.866 | 1.339 | 0.168 | 0.131 | 0.25 | 3 | 1 |
IAUNAMXHEX5 | NO.10-24UNC | 5P | 2.375 | 0.512 | 0.866 | 1.339 | 0.194 | 0.152 | 0.25 | 3 | 1 |
IAUNAMXHEX2 | NO.10-24UNC | 2P | 2.375 | 0.512 | 0.866 | 1.339 | 0.194 | 0.152 | 0.25 | 3 | 1 |
IAU04NXHEX5 | 1/4-20UNC | 5P | 2.5 | 0.591 | 1.024 | 1.22 | 0.255 | 0.191 | 0.312 | 3 | 2 |
IAU04NXHEX2 | 1/4-20UNC | 2P | 2.5 | 0.591 | 1.024 | 1.22 | 0.255 | 0.191 | 0.312 | 3 | 2 |
IAU0S0XHEX5 | 5/16-18UNC | 5P | 2.718 | 0.669 | 1.004 | 1.378 | 0.318 | 0.238 | 0.375 | 3 | 3 |
IAU050XHEX2 | 5/16-18UNC | 2P | 2.718 | 0.669 | 1.004 | 1.378 | 0.318 | 0.238 | 0.375 | 3 | 3 |
IAU06PXHEX5 | 3/8-16UNC | 5P | 2.937 | 0.748 | 1.059 | 1.496 | 0.381 | 0.286 | 0.437 | 3 | 3 |
IAU06PXHEX2 | 3/8-16UNC | 2P | 2.937 | 0.748 | 1.059 | 1.496 | 0.381 | 0.286 | 0.437 | 3 | 3 |
