Mitutoyo memperkenalkan Vision Measuring Machine QM-Fit

Mitutoyo telah mengumumkan produk baru dalam bidang metrologi dimensi non-kontak yang berkembang pesat. QM Fit dari Mitutoyo ini adalah mesin ukur visi manual yang ringkas, dirancang untuk inspeksi cepat dan akurat terhadap komponen berukuran kecil dan tipis.

Peluncuran ini hadir di tengah pergeseran tren dari penggunaan komparator optik—atau yang dikenal sebagai *profile projector*—menuju mesin ukur visi yang mengotomatisasi penyelarasan, deteksi fitur, dan pengambilan data. Komparator tradisional tetap dihargai karena kesederhanaan dan kemampuannya melakukan pengukuran non-kontak, namun hasilnya sering kali bergantung pada keterampilan operator, ketelitian pemfokusan, serta penyelarasan manual terhadap *overlay* atau grafik acuan.

MENGAPA DIGITAL PROFILE PROJECTOR DIGUNAKAN?

Tantangan industri presisi semakin menyoroti kelemahan dari penggunaan komparator proyektor yang rentan terhadap variasi hasil akibat faktor manusia dan dapat menyebabkan hambatan alur kerja (*bottleneck*) saat volume inspeksi meningkat atau ketika menangani komponen dengan geometri yang kompleks. Sistem visi meminimalkan variasi tersebut dengan mendeteksi tepi dan fitur melalui perangkat lunak serta mencatat hasil secara otomatis; inilah alasan mengapa banyak manufaktur kini mempertimbangkan sistem ini sebagai pengganti atau pelengkap bagi jajaran proyektor yang mereka miliki.

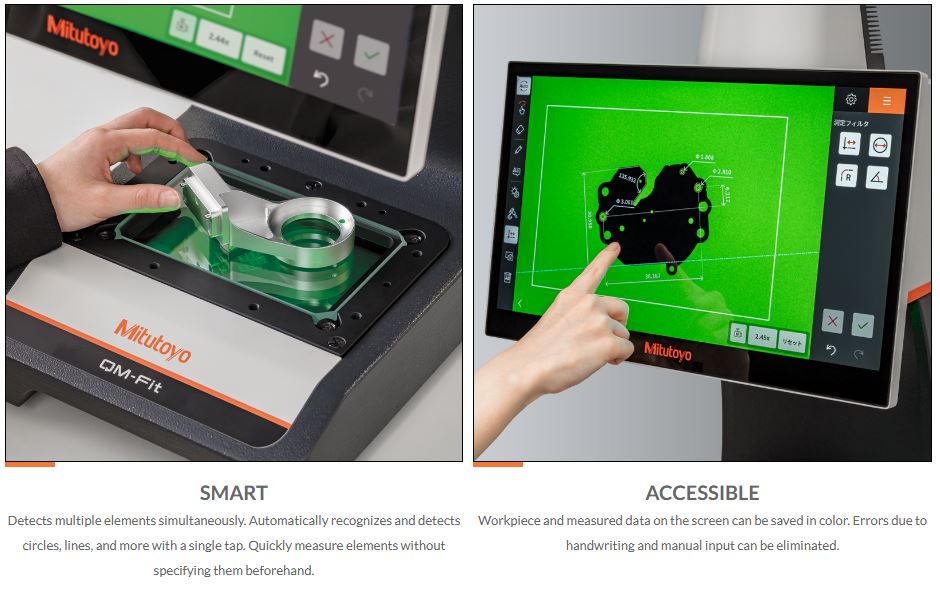

Inti dari sistem Mitutoyo QM Fit ini adalah antarmuka yang mengutamakan sentuhan (*touch-first*) dengan fitur pengenalan komponen secara otomatis. Operator cukup meletakkan benda kerja di atas meja ukur dan memulai pengukuran tanpa perlu melakukan pemfokusan atau penyelarasan (*alignment*) secara manual.

Mitutoyo memosisikannya sebagai penerus praktis bagi *profile projector* (proyektor profil), alat ukur andalan di area produksi selama beberapa dekade. Meskipun perusahaan tidak merilis informasi harga, keunggulan utama yang ditawarkan meliputi pengaturan awal yang lebih cepat, ketergantungan yang lebih rendah pada operator, serta kemampuan penelusuran (*traceability*) yang terintegrasi.

Perangkat lunak Mitutoyo QM Fit sistem mengidentifikasi fitur-fitur umum seperti lingkaran, garis, dan tepi, lalu menampilkan hasilnya dalam bentuk grafik yang jelas disertai indikator lulus/gagal secara instan. Fitur bernama *Graphically Supported Caliper Snap* memungkinkan pengguna menempatkan penggaris digital pada tepi atau geometri objek, sehingga menghilangkan prosedur konvensional yang mengharuskan penyelarasan garis bidik (*crosshair*) pada layar proyektor.

Sistem pencitraan unit Mitutoyo QM Fit ini mencakup sensor warna 20 megapiksel, *zoom* digital hingga 100 kali, lensa telesentrik, dan kedalaman bidang (*depth of field*) yang luas (36 mm); kombinasi ini mendukung pengukuran yang tajam bahkan ketika permukaan objek tidak sepenuhnya sejajar (*coplanar*). Mitutoyo menyatakan tingkat akurasi terkalibrasi pada ±10 mikrometer dengan repetibilitas dalam batas dua sigma (≤4 mikrometer), serta kemampuan perangkat lunak untuk merekam data guna keperluan jejak audit dan koreksi lingkungan.

APA PERBEDAAN MITUTOYO QM FIT DENGAN MEREK LAIN?

Konteks persaingan pasar Mitutoyo QM Fit ini menegaskan betapa kategori produk tersebut telah semakin matang. Seri IM dari Keyence mempopulerkan konsep sistem pengukuran instan, di mana operator cukup meletakkan komponen, menekan satu tombol, dan memperoleh data puluhan dimensi beserta laporan yang dihasilkan secara otomatis.

Materi pemasaran untuk lini produk Mitutoyo QM Fit menyoroti waktu siklus yang lebih cepat serta penghilangan unsur subjektivitas operator—hal yang menjadi kendala saat menggunakan jangka sorong (caliper), mikroskop, dan komparator optik dari merek ternama lain seperti INSIZE maupun TESA yang ditawarkan di Metalextra.com.

Jika dibandingkan dengan lini produk SmartScope dari OGP, Mitutoyo QM Fit sepertinya merepresentasikan segmen pasar lain yang memadukan teknologi optik, laser, dan probe kontak (tactile probe) untuk pekerjaan tiga dimensi yang lebih kompleks serta aplikasi yang menuntut korelasi multisensor antarfitur. Secara keseluruhan, contoh-contoh ini menunjukkan bahwa pembeli kini mengharapkan kemudahan pengaturan awal (setup) yang cepat, pengenalan objek secara otomatis, dan pencatatan data elektronik, alih-alih penggunaan lapisan transparan manual (overlay) dan catatan tulisan tangan.

Optik pada Mitutoyo QM Fit memegang peranan krusial dalam akurasi pengukuran, dan penggunaan lensa telesentrik pada QM Fit merupakan aspek yang patut dicatat. Lensa telesentrik menjaga tingkat perbesaran tetap konstan meskipun objek bergerak dalam rentang tertentu; hal ini mengurangi kesalahan perspektif dan membantu menjaga akurasi dimensi pada komponen yang permukaannya tidak sepenuhnya rata.

Panduan dari Mitutoyo QM Fit juga menjelaskan bahwa keunggulan utamanya adalah reproduksi ukuran yang konsisten terhadap kedalaman, yang sangat berguna untuk mengukur tepi objek dan diameter lubang. Kedalaman bidang (depth of field) juga merupakan faktor penting. Nilai angka-f (f-number) yang lebih besar umumnya meningkatkan kedalaman bidang, meskipun difraksi membatasi hal ini pada kondisi ekstrem; oleh karena itu, perancang menyeimbangkan bukaan lensa (apertur), ukuran sensor, dan pencahayaan untuk menjaga kontras serta resolusi. Prinsip-prinsip dasar inilah yang menjelaskan mengapa unit meja yang ringkas—yang memadukan optik telesentrik dengan sensor beresolusi tinggi dan pencahayaan terkontrol—mampu memberikan hasil pengukuran yang konsisten (repeatable) pada fitur-fitur berukuran kecil.

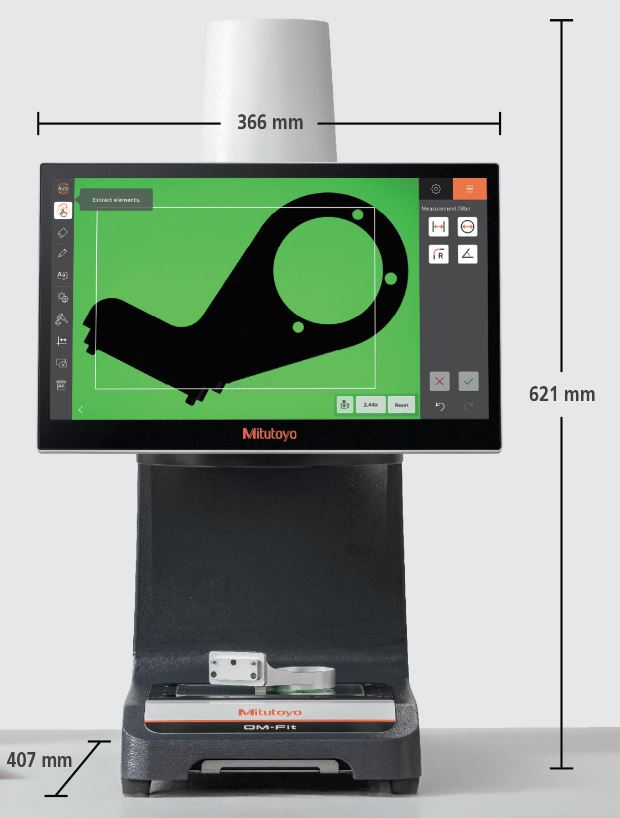

Kebutuhan akan ruang dan alur kerja merupakan pertimbangan praktis bagi banyak bengkel atau fasilitas produksi, dan dalam hal ini, Mitutoyo menyasar penggunaan perangkat di atas meja kerja dibengkel maupun lab QC (benchtop). Dengan dimensi 366 x 407 x 621 milimeter dan bobot 25 kilogram, QM Fit dapat ditempatkan di meja kerja standar sebagai stasiun kerja mandiri yang sesungguhnya. Integrasi komputer pribadi dan layar sentuh berukuran 15,6 inci meminimalkan penggunaan kabel eksternal serta kesemrawutan perangkat periferal.

Desain Mitutoyo QM Fit yang bisa diletakkan diatas meja maupun surface plate ini sejalan dengan tren yang beralih dari penggunaan komparator besar yang dipasang di lantai—yang membutuhkan ruang fisik lebih luas dan mobilitas operator yang lebih banyak. Sebuah tinjauan industri bahkan mencatat bahwa untuk menghasilkan citra proyeksi yang besar, komparator konvensional sering kali memerlukan jarak proyeksi yang jauh; akibatnya, ukuran kabinet alat menjadi sangat besar dibandingkan dengan ukuran komponen kecil yang sedang diperiksa. Sistem visi (vision system) yang ringkas mengatasi kendala tersebut dengan melakukan pengukuran langsung pada sensor, bukan pada layar proyeksi yang letaknya jauh.

MENGAPA FULLY AUTOMATED DIGITAL PROFILE PROJECTOR SANGAT DIBUTUHKAN?

Proyektor profil digital yang sepenuhnya otomatis dipilih untuk manufaktur modern karena mampu meniadakan penyelarasan manual, memangkas waktu inspeksi hingga 70%, serta menghilangkan kesalahan manusia melalui fitur deteksi tepi cerdas dan pelaporan otomatis; selain itu, desain digital dapat ditampilakan secara langsung pada hasil pemindaian komponen fisik untuk memvalidasi dimensi dan mendeteksi cacat sejak dini.

Klaim serupa telah didokumentasikan oleh berbagai vendor merek lain seperti OGP, KEYENCE, INSIZE, VICVISION, TESA, RATIONAL dan lainnya dalam kategori ini—termasuk laporan mengenai pengukuran puluhan dimensi dalam hitungan detik dan pembuatan laporan otomatis tanpa langkah tambahan. Mitutoyo memandang seri QM Fit sebagai alat penunjang *throughput* sekaligus perangkat pengukuran. Janji Mitutoyo QM Fit akan *throughput* (laju pemrosesan) yang lebih tinggi dan biaya yang lebih rendah berasal dari tiga sumber.

1. Deteksi otomatis memangkas waktu hingga pengukuran pertama dapat dilakukan karena tidak perlu lagi memosisikan fitur tepat di bawah garis bidik (*crosshair*) atau memilih bagan perbesaran.

2. Algoritma deteksi tepi dan *zoom* digital meminimalkan pengaruh kestabilan tangan dan ketajaman penglihatan operator, sehingga operator yang berbeda lebih mungkin memperoleh hasil yang sama pada komponen yang sama.

3. Pencatatan otomatis serta tampilan grafis status lulus/gagal (*pass/fail*) membantu tim kualitas mendeteksi pergeseran pengukuran atau kebutuhan pelatihan sejak dini, sekaligus menyederhanakan inspeksi artikel pertama (*first article inspection*) dan inspeksi barang masuk.

APAKAH MITUTOYO QM FIT SESUAI UNTUK KEBUTUHAN INSPEKSI PRESISI UNTUK KOMPONEN PRODUKSI MASSAL?

Penting juga untuk memahami peran masing-masing antara sistem visi (*vision system*) dan proyektor profil pada Mitutoyo QM Fit. Tentu saja jika dibandingkan dengan profile projector maupun komparator Mitutoyo sebelumnya, Mitutoyo QM Fit bersifat ekonomis dan tangguh, sehingga tetap menjadi pilihan tepat untuk pemeriksaan siluet sederhana atau inspeksi dalam jumlah kecil (*batch* kecil).

Tim ahli Mitutoyo juga melihat dalam merek lain dan versi proyektor profil sebelumnya juga menyarankan penggunaan kombinasi alat untuk hasil terbaik: komparator menangani pemeriksaan harian yang cepat, sementara sistem visi mengambil alih tugas untuk komponen kompleks, kebutuhan presisi tinggi, atau situasi di mana sistem kualitas formal mensyaratkan catatan elektronik dan tingkat ketidakpastian yang lebih rendah. Platform multisensor yang dilengkapi dengan *probe* sentuh atau pemindaian laser dapat meningkatkan kapabilitas lebih jauh lagi, namun hal ini juga menambah biaya dan kompleksitas. Oleh karena itu, pembeli sebaiknya menyesuaikan pemilihan alat dengan karakteristik komponen yang paling sering diproduksi, toleransi yang ditetapkan, serta model tenaga kerja di pabrik mereka.

Berlatar belakang kondisi tersebut, Mitutoyo QM Fit menghadirkan kecepatan dan kemandirian operator layaknya stasiun pengukuran instan dalam bentuk yang ringkas, sembari mempertahankan keunggulan utama inspeksi non-kontak. Optik *telecentric* dan pencitraan beresolusi tinggi pada alat ini mengatasi kendala geometris yang kerap ditemui pada sistem kamera sederhana, sementara antarmuka penggunanya dirancang untuk tim yang membutuhkan pelatihan cepat dan kemampuan untuk meningkatkan skala inspeksi lintas giliran kerja (*shift*). Bagi manufaktur yang masih mengandalkan proyektor profil untuk pemeriksaan kritis, sistem visi *benchtop* (meja kerja) seperti ini dapat mengurangi antrean di ruang inspeksi dan menghadirkan konsistensi lebih baik dalam pengambilan keputusan lulus/gagal.

Faktor penentu utamanya adalah kinerja sistem saat mengukur komponen nyata yang menjadi beban kerja harian di bengkel atau pabrik tersebut. Kualitas permukaan, ketajaman tepi, kontras, dan metode penempatan komponen (*fixturing*) dapat memengaruhi proses deteksi tepi.

Strategi pencahayaan sering kali perlu disesuaikan untuk meminimalkan silau pada logam reflektif atau meningkatkan kontras pada plastik berwarna gelap. Lensa telesentris memang membantu, namun kedalaman bidang (depth of field) memiliki keterbatasan; oleh karena itu, komponen dengan perbedaan ketinggian (step height) yang besar mungkin memerlukan beberapa bidang fokus atau pengaturan yang berbeda. Hal-hal ini merupakan pertimbangan standar dalam metrologi berbasis visi dan berlaku untuk platform dari vendor mana pun. Meski demikian, berkat peningkatan kualitas optik, perangkat lunak yang lebih ramah pengguna, dan sistem pencatatan terintegrasi, kategori teknologi ini terus berkembang.

KESIMPULAN

Otomatisasi dalam industri sangat diperlukan untuk tetap kompetitif, termasuk dalam bidang pengukuran dan inspeksi visual QC yang cepat. Dengan solusi seperti QM Fit dari Mitutoyo yang hadirnya terbilang “telat”, kami di Metalextra.com melihat bahwa masih ada ambisi Mitutoyo untuk bersaing memperebutkan ruang kerja di segmen yang berkembang pesat tersebut.
