GUHRING Micro-thread Milling Cutter UNC / UNF 3 X D TiCN MTM SP, M1 – M7 4223

Gambar hanyalah ilustrasi, bisa berubah sewaktu-waktu. Harga yang tertera disini sebagai referensi tidak mengikat. Harga penawaran sah lewat kuotasi saja.

harga/unit:

Info selengkapnya:

Sales@METALEXTRA.com

Category: Tags: , , , , , , ,

GUHRING Micro-thread Milling Cutter UNC / UNF MTM SP 4223 merupakan solusi presisi untuk pengerjaan ulir sekrup fastener ukuran diameter ulir M1.45 – M7.70. Cocok untuk membuat ulir secara di logam material besi, Baja umum, Stainless Steel, besi grey cast iron, alumunium dan logam Non-ferrous keras lainnya hingga 45-50 HRC.

Thread milling cutter GUHRING Micro-thread Milling Cutter UNC / UNF MTM SP 4223 ini gagangnya lurus dan arah pemotongannya Tangan Kanan. Batang holdernya terbuat dari inti material Solid Carbide campuran Sub Micron Grain Carbide dengan kandungan material Cobalt 3-5%. Ujung sisi pisaunya juga berlapis dengan coating Titanium CarboNitride (TiCN) diujung mata pisaunya.

Sejak 1898, Gühring KG menawarkan peralatan dan perkakas industri berbasis high speed steel, cobalt, carbide dan PCD. Tiap Cutting tool Gühring berkualitas khas Jerman dengan lebih dari 9.000 produk. Kehandalan asli Jerman dan kualitas dari produk GUHRING hanya bisa terjamin jika anda membelinya di Metalextra.com.

Fitur GUHRING Micro-thread Milling Cutter UNC / UNF MTM SP 4223.:

  • Pemotongan pada material solid yang tersedia dengan ukuran diameter ulir M1.45 – M7.70.

  • Karbida padat memberikan kekakuan yang lebih baik daripada baja kecepatan tinggi, sangat tahan panas dan digunakan untuk aplikasi kecepatan tinggi pada besi tuang, bahan nonferrous, plastik dan bahan keras lainnya untuk mesin.

  • Titanium carbonitride (TiCN) lebih keras dan lebih tahan aus dibandingkan TiN. Ini biasanya digunakan pada baja tahan karat, besi cor dan paduan aluminium.

  • Berbahan Solid, memiliki 3-4 flute yang tajam tergantung diameter dengan Coating TiCN

  • Aplikasi untuk jenis pengeboran hingga 3 × D untuk lubang tak tembus (Blind hole) dan lubang tembus (Through hole)

  • Bahan Benda Kerja Utama: Paduan Baja, Stainless Steel, Paduan besi, Hardened High Speed Carbon, maupun Tool Steel

  • Bahan Benda Kerja Sekunder: Aluminium, Plastik Kepadatan Tinggi

  • Aplikasi: Pengerjaan Logam: Penggilingan Thread, tangguh pada material baja dengan pemesinan kering pada material logam lain dengan nilai kekerasan hingga 50 HRC,

Harap dicatat:

Gambar hanya untuk tujuan representasi. Produk mungkin berbeda dari yang ditunjukkan di atas. Diskon% dibulatkan ke Bilangan bulat terdekat. Harga bisa berubah sewaktu-waktu seiring dengan perubahan nilai tukar valuta asing dan program promosi. Untuk lebih jelas silahkan hubungi: Sales@Metalextra.com

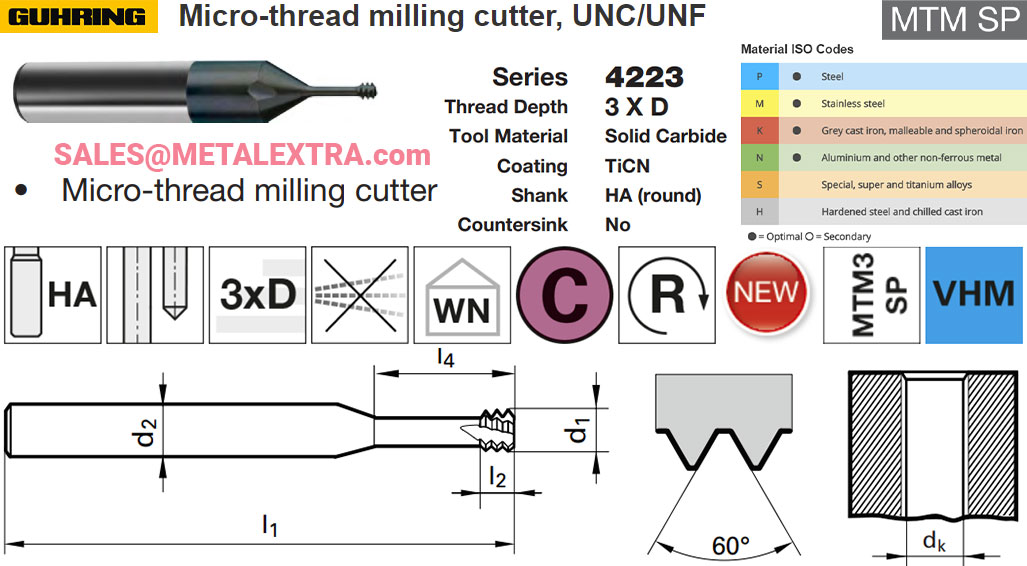

Dimension Guide GUHRING Micro-thread Milling Cutter UNC / UNF 3 X D TiCN MTM SP, M1 – M7 4223:

Ordering Guide GUHRING Micro-thread Milling Cutter UNC / UNF 3 X D TiCN MTM SP, M1 – M7 4223:

UNC UNF P dk (min) d1 d2 l1 l2 l4 No. 4223
Size Size Pitch inch mm mm mm mm mm flutes EDP #
No. 1 No. 1 72 0.058 1.45 3 39 1.1 5.75 3 9042230018530
No. 2 64 0.056 1.40 3 39 1.2 6.00 3 9042230018540
No. 2 No. 3 56 0.067 1.65 3 39 1.4 7.00 4 9042230021840
No. 3 No. 4 48 0.076 1.90 3 39 1.6 8.00 4 9042230025150
No. 4 No. 6 40 0.085 2.10 6 58 1.9 9.00 4 9042230028450
No. 5 40 0.098 2.45 6 58 1.9 10.00 4 9042230031750
No. 6 No. 8 36 0.134 3.30 6 58 2.1 12.00 4 9042230041650
32 0.104 2.55 6 58 2.4 11.00 4 9042230035050
No. 8 No. 10 32 0.130 3.20 6 58 2.4 13.00 4 9042230041660
32 0.156 3.70 6 58 2.4 15.00 4 9042230048250
  No. 12 28 0.177 4.20 6 58 2.7 16.00 4 9042230054850
1/4 28 0.211 5.00 6 58 2.7 19.60 4 9042230063490
No. 10 & 12 5/16 & 3/8 24 0.145 3.50 6 58 3.2 16.00 4 9042230048260
24 0.267 6.60 8 64 3.2 24.00 4 9042230079370
1/4 7/16 20 0.196 4.75 6 58 3.8 19.80 4 9042230063500
20 0.383 8.00 8 64 3.8 34.60 4 9042230111120
5/16 5/8 18 0.252 6.00 6 58 4.2 23.00 4 9042230079380
18 0.565 12.00 12 84 4.2 35.00 4 9042230158740
3/8   16 0.307 6.70 8 64 4.8 25.00 4 9042230095250
7/16 14 0.360 7.70 8 64 5.4 25.00 4 9042230111130
