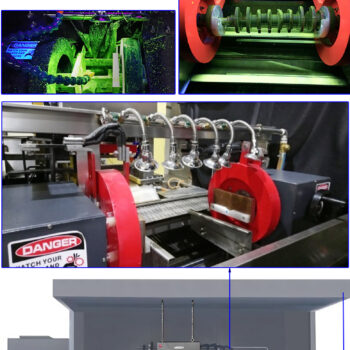

INSIZE Fluorescent magnetic particle testing equipment MPI-FX200 (For Ferrous Material 360°) Magnetizing Current AC; 0~2000A, Electrode Plate; ⌀160mm

harga/unit:

Rp199.000.000

Info selengkapnya:

Sales@METALEXTRA.com

INSIZE Fluorescent magnetic particle testing equipment MPI-FX200 menawarkan deteksi cacat permukaan dan bawah permukaan pada bahan feromagnetik. Inspeksi partikel magnetik sering dilakukan untuk membantu menentukan kelayakan suatu benda kerja silindris seperti bearing, clutch, gardan, sprocket, ring-shaped dan plate-shaped, hasil sambungan las, bubut maupun casting.

Prinsip kerja INSIZE Fluorescent magnetic particle testing equipment MPI-FX200 mirip seperti mesin Scan magnetis dengan mekanisme putar mesin bubut horisontal. INSIZE MPI-FX200 menghasilkan arus AC pada batang magnet yang melewati benda kerja, akan dihasilkan medan magnet sepanjang arah keliling pada permukaan dan dekat permukaan benda kerja.

Gelombang magnet pada INSIZE Fluorescent magnetic particle testing equipment MPI-FX200 digunakan untuk mendeteksi cacat aksial sepanjang benda kerja. Karena benda kerja berbentuk cincin, maka medan magnet yang dihasilkan oleh kumparan kuk magnet mesin akan menghasilkan arus induksi sekunder sepanjang keliling benda kerja ketika melewati bagian tengah benda kerja melalui batang magnet, dan medan magnet dihasilkan oleh arus dapat dideteksi.

Ketika dua jenis medan magnet pada mesin INSIZE MPI-FX200 diterapkan pada benda kerja pada saat yang sama, karena perbedaan fasa antara arus magnetisasi melingkar dan memanjang, medan magnet putar gabungan dapat terbentuk pada permukaan benda kerja, dan cacat ke segala arah di dekat permukaan dapat ditemukan pada satu waktu.

INSIZE Fluorescent magnetic particle tester MPI-FX200 mengadopsi teknologi sirkuit terpadu dengan parameter uji diatur layar 7 Inch LCD touchscreen. Anda bisa mengatur arus keluaran rangkaian utama dengan mengubah sudut konduksi thyristor. Arus magnetisasi dapat disesuaikan secara terus menerus dan memiliki fungsi kontrol dengan daya listrik 3-fase.

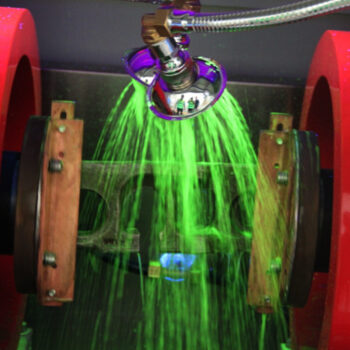

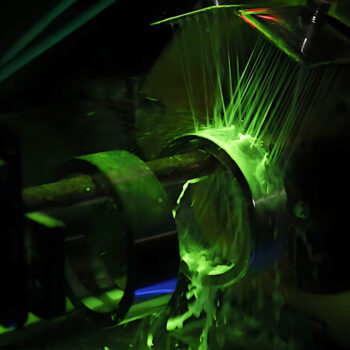

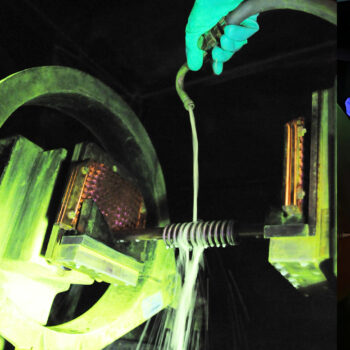

INSIZE MPI-FX200 dapat digunakan tidak hanya untuk metode deteksi cacat berkelanjutan, tetapi juga untuk metode pengecekan daya sisa magnetis atau remanensi magnetisasi satu arah yang memberikan kemudahan yang besar untuk studi material dan analisis deteksi cacat. Lampu Ultraviolet dan selang air yang bisa disetel bisa mempermudah proses deteksi dan pelaporan inspeksi menjadi lebih cepat.

Harap perhatikan bahwa mesin INSIZE Fluorescent magnetic particle testing  MPI-FX200 membutuhkan input udara kompresor dan tirai maupun kipas exhaust yang terpisah.

Sejak 1995, INSIZE merupakan manufaktur alat ukur yang sangat bervariatif dengan harga yang sangat terjangkau. Keaslian produk INSIZE hanya terjamin jika anda memperolehnya dari Metalextra.com.

Fitur INSIZE Fluorescent magnetic particle testing equipment MPI-FX200 (For Ferrous Material 360°) :

  • Mendeteksi dan mendiagnosis berbagai cacat pada material ferrous seperti retakan, gumpalan pengelasan, rongga, lubang pasir, kotoran, lipatan, di dalam benda kerja. digunakan secara luas di bidang manufaktur, metalurgi besi dan baja, pemrosesan logam, industri kimia, dan bidang lain yang memerlukan deteksi cacat dan kontrol kualitas material.

  • Magnetizing Current AC; 0~2000A, Electrode Plate; ⌀160mm

  • Tiga fase empat kawat 380V ± 10% 50Hz, 250A

  • Tingkat beban sementara: 20%

  • Arus magnetisasi melingkar: AC 0-6000a, dapat disesuaikan secara terus menerus (dengan kontrol fase matikan)

  • Potensi magnetik magnetisasi longitudinal: AC: 0-18000at (nilai efektif), dapat disesuaikan terus menerus, dengan kontrol fase matikan

  • Mode demagnetisasi: demagnetisasi otomatis tipe atenuasi

  • Waktu demagnetisasi: ≤ 3 detik

  • Efek demagnetisasi: remanensi ≤ 2GS

  • Penjepitan pneumatik: langkah penjepitan 0-50mm

  • Mode penjepit: mode penjepit: pneumatik searah (silinder stroke 50mm)

  • Jarak elektroda: 0-1000mm

  • Mode magnetisasi: magnetisasi melingkar tunggal, magnetisasi longitudinal tunggal, dan magnetisasi komposit

  • Kumparan magnetisasi: diameter dalam koil 450mm, dikirim melalui silinder udara, langkah silinder udara 350mm

  • Rotasi: peredam digunakan untuk mewujudkan rotasi dalam keadaan penjepit, untuk memastikan pengamatan segala arah, n = 5-10rpm

  • Intensitas UV: intensitas 380mm dari permukaan benda kerja ke lampu UV tidak boleh lebih rendah dari 4000uw / ​​cm2 (masa pakai bohlam LED harus lebih dari 30000 jam)

  • Tekanan pasokan udara: 0,4-0,7MPa (disediakan oleh kompresor pengguna)

  • Suhu ruang yang berlaku <60 °C

  • Paket penjualan termasuk: Set unit, sertifikasi pabrikan

Harap dicatat:

Gambar hanya untuk tujuan representasi. Produk mungkin berbeda dari yang ditunjukkan di atas. Diskon% dibulatkan ke Bilangan bulat terdekat. Harga bisa berubah sewaktu-waktu seiring dengan perubahan nilai tukar valuta asing dan program promosi. Untuk lebih jelas silahkan hubungi: Sales@Metalextra.com

Specification Guide for INSIZE Fluorescent magnetic particle testing equipment MPI-FX200 (For Ferrous Material 360°) Magnetizing Current AC; 0~2000A, Electrode Plate; ⌀160mm:

Ordering Guide for INSIZE Fluorescent magnetic particle testing equipment MPI-FX200 (For Ferrous Material 360°) Magnetizing Current AC; 0~2000A, Electrode Plate; ⌀160mm:

STANDARD DELIVERY
Main unit 1 pc
Single-element straight probe UFD-T60 1 pc
Single-element angle probe UFD-T61 1 pc
USB cable 1 pc
Couplant 1 bottle
Probe connecting cable 1 pcs
USB disk 1 pc
Power adapter 1 pc
