INSIZE Horizontal Video Profile Measuring System ISP-W3150 (1/3″ CMOS Camera, Windows 10) Magnify; 34~213x, View field: Ø1.3mm – Ø8.2mm

Gambar hanyalah ilustrasi, bisa berubah sewaktu-waktu. Harga yang tertera disini sebagai referensi tidak mengikat. Harga penawaran sah lewat kuotasi saja.

harga/unit:

Rp400.000.000

Info selengkapnya:

Sales@METALEXTRA.com

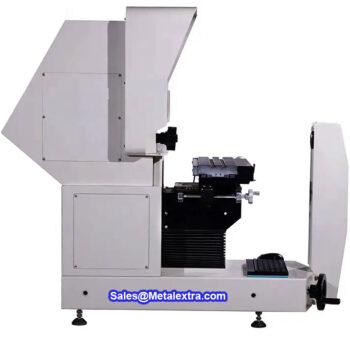

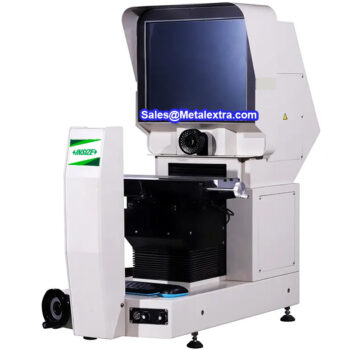

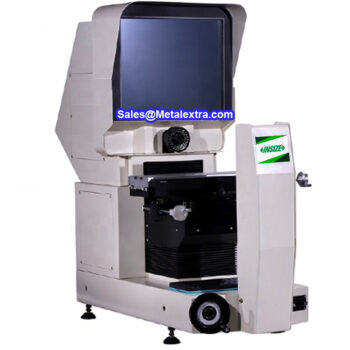

INSIZE Horizontal Video Profile Measuring System ISP-W3150 menawarkan akurasi pengukuran secara visual dan mendeteksi ukuran kontur dan bentuk permukaan benda kerja yang kompleks, seperti templat Cams, ulir fastener, roda gigi, pemotong pembentuk dan perkakas lainnya, perkakas dan suku cadang, serta terminal, jam tangan, berlian dan sebagainya.

Untuk dimensi proyektor vertikal yang sulit dideteksi, proyeksi tampilan vertikal / berdiri bisa dilakukan dengan meletakkan spesimen secara manual dibawah lensa kamera. Untuk pengamatan bayangan benda lebih jelas, INSIZE Horizontal Video Profile Measuring System ISP-W3150 punya dua mode lampu latar kontur dan lampu pantul permukaan (24V/150W halogen lamp) dengan knob pengatur kecerahan.

Frame terbuat dari paduan alloy rigid dengan mekanisme engkol / handwheel untuk atur meja stage pada sumbu X,Y dan Z (seperti mesin milling manual). Luas meja stage penampang logam ukuran 455×126mm dengan berat maksimum 30Kg.

Stage manual pada INSIZE Horizontal Video Profile Measuring System ISP-W3150 menggunakan mekanisme ball-screw dan pinion pada handwheel engkol. Gerakan pada sumbu X dan Y memiliki akurasi ±0.5μm. Meja stage bisa diputar dengan graduasi rotary ±15° dan rentang 0.01°.

INSIZE Horizontal Video Profile Measuring System ISP-W3150 bisa dikalibrasi seperti mesin profile proyektor vertikal maupun mesin VMM yaitu menggunakan glass scale maupun gauge block. Hasil pengukuran INSIZE Horizontal Video Profile Measuring System ISP-W3150 bisa disimpan dan export ke software spreadsheet seperti MS Excel.

Sejak 1995, INSIZE merupakan manufaktur alat ukur yang sangat bervariatif dengan harga yang sangat terjangkau. Keaslian produk INSIZE hanya terjamin jika anda memperolehnya dari Metalextra.com.

Fitur INSIZE Horizontal Profile Projector ISP-W4025, 5~100x (DRO + RS232C Data Output) View field: Ø4mm – Ø80mm :

  • Ukur secara horisontal komparasi benda kerja diatas penampang stage kaca dengan tampilan pantulan optik secara langsung maupun dengan pembesaran lensa standar 10x (pilhan lensa opsional 5~100x)

  • Deteksi tepian obyek spesimen secara manual dengan fitur komputer internal

  • Akurasi:  ≤(4+L/25)µm L adalah panjang pengukuran dalam mm

  • Perpindahan sumbu XY dilakukan dengan handwheel micrometer

  • Graduasi protractor cross-hair 1mm dengan ukuran penampang stage: 450 x 200mm

  • Berat unit komplit 240kg

  • Berat maksimum benda kerja yang diukur 50 Kg

  • Untuk diameter sekrup dan skema plate, silahkan lihat di deskripsi bawah

Harap dicatat:

Gambar hanya untuk tujuan representasi. Produk mungkin berbeda dari yang ditunjukkan di atas. Diskon% dibulatkan ke Bilangan bulat terdekat. Harga bisa berubah sewaktu-waktu seiring dengan perubahan nilai tukar valuta asing dan program promosi. Untuk lebih jelas silahkan hubungi: Sales@Metalextra.com

Technical Guide for INSIZE Horizontal Video Profile Measuring System ISP-W3150 (1/3″ CMOS Camera, Windows 10) Magnify; 34~213x, View field: Ø1.3mm – Ø8.2mm :

Ordering Guide of INSIZE Horizontal Video Profile Measuring System ISP-W3150 (1/3″ CMOS Camera, Windows 10) Magnify; 34~213x, View field: Ø1.3mm – Ø8.2mm:

Order code ISP-W3150
Measuring range (X×Z) 300×150mm
Accuracy ≤(4+L/25)µm L is the measuring length in mm
Resolution 0.5µm
Y travel range (focus) 125mm
Stage metal stage size 455×126mm
turning range ±15°
max. load capacity 30kg
Objective 0.7X~4.5X (zoom)
Working distance 96mm
View field (diagonal length) 1.3~8.2mm
Magnification 34X~213X
Display 19”
Camera 1/3” CMOS, 0.8M pixel
Illumination surface and contour with adjustable LED
Operation system Windows 10
Drive method manual
Power supply 220V, 50Hz
Dimension (L×W×H) 1164×634×1048mm
Weight 200kg
STANDARD DELIVERY
Main unit (including computer) 1 pc
Software 1 pc
Calibration glass chart 1 pc
Clay 1 pc
Anti-dust cover 1 pc
Function    Measure point coordinates


Measure the coordinates of the line

Measure center coordinates, radius of circle with three points


Measure the distance between two objects


Measure angles with four points or two lines

Set origin of the coordinate angle

Coordinate Transformation

Determine the midpoint of the coordinates

  Measure point coordinates

Measure the coordinates of the line

Measure center coordinates, radius of circle with three points

Measure the distance between two objects

Measure angles with four points or two lines

Coordinate Transformation

Select the measuring object automatically according to the selected point and display the result

STANDARD DELIVERY
Main unit (including computer) 1 pc
Software 1 pc
Calibration glass chart 1 pc
Clay 1 pc
Anti-dust cover 1 pc

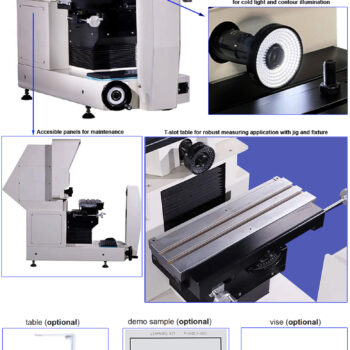

OPTIONAL DELIVERY
0.5X auxiliary objective code: ISD-W-OB05X
working distance: 175mm magnification: 17~106.5X
2X auxiliary objective code: ISD-W-OB2X
working distance: 32mm magnification: 68~426X
Office software code: 7313-OFFICE
Table code: ISD-W-TABLE
Vise code: ISP-A3000-VISE
Demo sample code: ISP-A3000-DEMO

INSIZE Horizontal Video Profile Measuring System ISP-W3150 (1/3″ CMOS Camera, Windows 10) Magnify; 34~213x, View field: Ø1.3mm – Ø8.2mm
