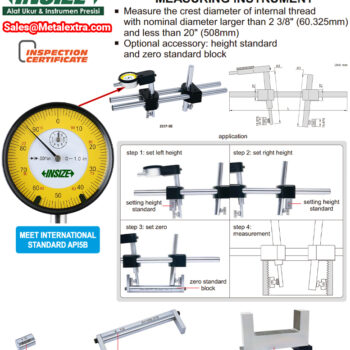

INSIZE Internal Thread Crest Diameter Gauge 2237-5 (API 5B, Dial Indicator res; 0.01mm) Accuracy; 0.02 mm, Range; 2 3/8-5 1/2″/60.325-139.7 mm

Gambar hanyalah ilustrasi, bisa berubah sewaktu-waktu. Harga yang tertera disini sebagai referensi tidak mengikat. Harga penawaran sah lewat kuotasi saja.

harga/unit:

Rp35.000.000

Info selengkapnya:

Sales@METALEXTRA.com

Categories: , Tags: ,

INSIZE 2237-5 Internal Thread Crest Diameter Gauge merupakan solusi penentuan jenis dan ukuran uir thread pada pipa tubing sesuai dengan standar API5B. cek dimensi, toleransi, dan persyaratan penandaan untuk ulir API dan pengukur yang mengontrol kriteria penerimaan untuk ulir pipa tubing. Pitch dari ulir menentukan diameter titik kontak yang diperlukan untuk melakukan pengukuran dalam rentang ukur 2 3/8-5 1/2 Inch atau 60.325-139.7 mm.

Dua titik kontak tetap di bagian belakang meteran dan satu titik kontak bergerak di bagian depan meteran memberikan stabilitas lengkap saat melakukan pengukuran timbal ulir pada komponen tubing dan sleeve pipa secara horisontal. Setiap variasi kecil dalam diameter atau ovalitas segera terdeteksi dengan pengukur presisi ini yang memberi Anda kendali penuh atas kualitas pengukuran Anda.

Thread lead merupakan jarak antara ulir, diukur pada bidang yang sejajar dengan garis tengah bagian ulir. Desain frame dengan mekanisme gagang silinder kembara atau rwin beam ini memungkinkan INSIZE 2237-5 Internal Thread Crest Diameter Gauge ini bisa digeser secara slide untuk mendapatkan pengukuran. Titik kontak dapat dengan mudah diubah untuk memungkinkan pengukur digunakan pada berbagai bentuk ulir sekrup dan fastener standar METRIK maupun Imperial/inch.

Sejak 1995, INSIZE merupakan manufaktur alat ukur yang sangat bervariatif dengan harga yang sangat terjangkau. Keaslian produk INSIZE hanya terjamin jika anda memperolehnya dari Metalextra.com.

Fitur INSIZE 2237-5 Internal Thread Crest Diameter Gauge:

  • Sesuai dengan API 5B

  • Ada 3 model dengan perbedaan resolusi dan skala ukur METRIC 60.325-139.7 mm maupun INCH dalam rentang 2 3/8-5 1/2″

  • Menggunakan sistem dua titik untuk stabilitas yang lebih besar ketika memeriksa bagian ulir yang bisa dilepas agar memungkinkan inspeksi pada berbagai bentuk ulir fastener

  • Ukur diameter puncak ulir internal dengan diameter nominal lebih besar dari 2 3/8″ (60.325mm) dan kurang dari 5 1/2″ (139.7mm)

  • Variasi diameter dideteksi oleh pembacaan digital indikator.

  • Semua pengukur ini disetujui API untuk digunakan pada sambungan tubing berukuran 1” – 4½”.

  • Garansi: Satu Tahun dari tanggal pembelian

  • Dalam pengiriman standar dilengkapi dengan; unit set, kotak koper, digital indicator dan sertifkat kalibrasi pabrikan

Harap dicatat:

Gambar hanya untuk tujuan representasi. Produk mungkin berbeda dari yang ditunjukkan di atas. Diskon% dibulatkan ke Bilangan bulat terdekat. Harga bisa berubah sewaktu-waktu seiring dengan perubahan nilai tukar valuta asing dan program promosi. Untuk lebih jelas silahkan hubungi: Sales@Metalextra.com

Specification Guide INSIZE Internal Thread Crest Diameter Gauge 2247-5 (Digital Indicator res; 0.01mm) Accuracy; 0.02 mm, Range; 2 3/8-5 1/2″/60.325-139.7 mm):

Order Guide INSIZE Internal Thread Crest Diameter Gauge 2247-5 (Digital Indicator res; 0.01mm) Accuracy; 0.02 mm, Range; 2 3/8-5 1/2″/60.325-139.7 mm):

Order code Measuring range The rotation of the clock Dial of the odometer Accuracy L A1 A2
2237-5 2 3/8-5 1/2” /60.325-139.7 mm 5 mm 0.01mm 0.02 mm 260 mm 112 mm 91 mm
2237-5E 2 3/8-5 1/2” /60.325-139.7 mm 0.25” 0.0005” 0.0008” 260 mm 112 mm 91 mm
2237-20 4 1/2”-20” /114.3-508 mm 0.50” 0.0005” 0.002” 12”, 18” or 24”* 177 mm 182 mm
High gauge block and stes 0 reference block (Optional)
Order code Note
2237-G…* Includes high gauge block and 0 type A . lightning reference block
2237-K…* Includes high gauge block and 0 type B . lightning reference block
