INSIZE Jig Set for Vision Measuring Machine ISY-700 (Acrylic Base Plate) 300mm x 200mm x 12mm, M4 Thread

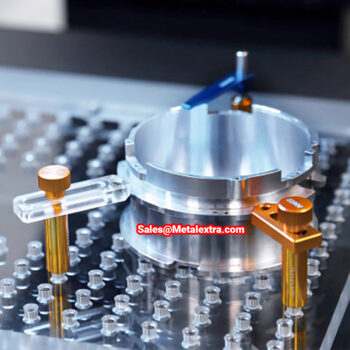

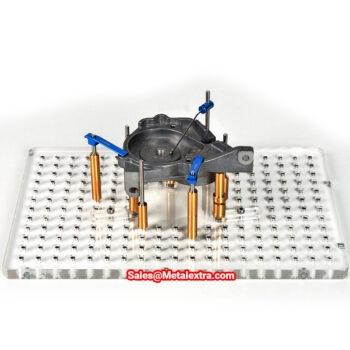

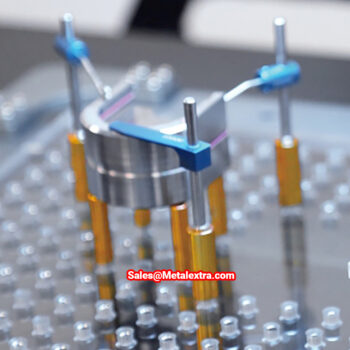

INSIZE Jig Set for Vision Measuring Machine ISY-700 menawarkan solusi base plate pengukuran untuk mempermudah memposisikan dan penguncian spesimen benda kerja sebelum diukur dengan mesin Coordinate measuring machine. Bidang kerja Pelat Dasar ini 300mm x 200mm x 12mm dan terbuat dari material Acrylic yang transparan untuk kestabilan pengamatan. Tiap lubangnya cocok dengan fastener sekrup ulir M4.

Mesin ukur Sistem Mesin Pengukuran Visi atau VMM dapat memproses sejumlah besar atau bagian dari berbagai bentuk, ukuran, dan bahan. Beberapa bagian yang memerlukan pemeriksaan bahkan sangat sulit untuk dirujuk, atau tidak memiliki titik acuan, sehingga dapat dengan andal ditempatkan di area pementasan.

Sistem jig VMM INSIZE ini telah dikembangkan untuk membantu pengguna menghemat waktu dan biaya sambil memberikan perlengkapan yang cepat dan andal yang siap untuk proses pengukuran VMM. Seri INSIZE ini membantu meningkatkan throughput, reproduktifitas, dan akurasi proses pemeriksaan dengan kemampuan untuk membuat pengaturan pemasangan yang cepat dan berulang.

Alat INSIZE Jig Set for Vision Measuring Machine ISY-700 dirancang untuk membantu Anda mempertahankan kontrol kualitas yang presisi pada semua tahapan proyek Anda dengan resolusi hingga 0.1μm. Fixture base plate ini solusi yang andal untuk menyelesaikan pekerjaan Anda dengan akurasi tinggi karena menggunakan komponen pin yang terbuat dari logam Aluminium 6061. Massa jenis paduan aluminium 6061 adalah 2,7 g/cm3 (0,0975 lb/in 3). Paduan aluminium 6061 ini memiliki sifat yang bagus dalam menahan korosi dan memiliki fluktuasi suhu serta perambatan listrik yang rendah dan tergolong tidak mudah menggores material spesimen.

Fungsi dan tujuan utama dari penggunaan jig ini dimaksudkan untuk memberikan nilai ukur dengan akurasi, kemudahan dan pertukaran dalam pemeriksaan dimensi produk maupun membantu pengujian dengan klip pada mesin VMM merek apapun. Pastikan saat pemasangan jig ukur ini sesuai dengan travel range dari Mesin ukur dengan titik kordinat atau Coordinate Measuring Machine.

Dimensi yang terbuka untuk pengukuran meliputi tinggi, lebar, dan kedalaman pada sumbu X, Y, dan Z. Mesin ini tentu membutuhkan titik referensi awal terutama jika benda kerja yang akan diukur atau di”jiplak” bentuknya beragam. Anda bisa menggunakan hasil ukur kordinat untuk output CAM, reverse engineering maupun riset kompetitif.

Sejak tahun 1995, INSIZE merupakan manufaktur alat ukur yang sangat bervariatif dengan harga yang sangat terjangkau. Keaslian produk INSIZE hanya terjamin jika anda memperolehnya dari Metalextra.com.

Fitur INSIZE Jig Set for Vision Measuring Machine ISY-700 (Acrylic Base Plate), M4 Thread :

• Tumpuan ukur untuk mempermudah manipulai benda kerja yang akan diukur dengan bantuan aksesoris untuk antar titik, garis lurus, melengkung, lingkaran, elips, bidang datar, alur, silinder, bola, kerucut, cincin, titik tepi, titik sudut, poligon, kelurusan, kerataan, kebulatan, silindrisitas, profil garis, profil permukaan, tegak lurus, paralelisme, angularitas, koaksialitas, konsentrisitas, simetri, posisi, posisi komposit, runout melingkar dan runout total.

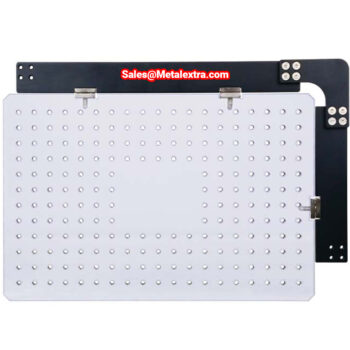

• Ukuran bidang kerja pada baseplate 300mm x 200mm x 12mm

• Ukuran fastener sekrup ulir M4

• Jumlah Kit:112CMM Fixture Piece Warna: Emas

• CMM Fixture Plate Ukuran Keseluruhan (mm):300 x 200

• CMM Fixture Plate Panjang (mm):300

• CMM Fixture Plate Lebar (mm):200

• CMM Fixture Plate Ukuran Lubang Berulir: M4

• Material: Aluminium 6061

• Kerataan Plat Fixture (mm):0,02

• Tebal Plat Fixture (mm)::12

• Fixture Plate Hole Pitch (mm)::13

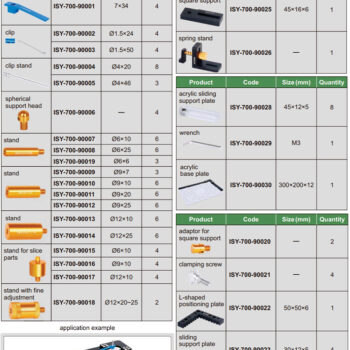

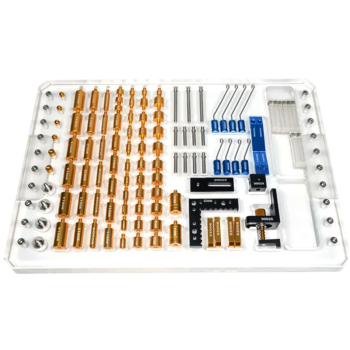

• Paket Penjualan: Set kit 112 pcs, Base plate akrilik, Koper HDPE/Alumunium (Tergantung stok), sertifikasi pabrikan.

• Bisa dipadukan dengan beberapa unit untuk mengukur material serupa atau berdimensi lebih besar di mesin Vision measuring maupun mesin CMM
