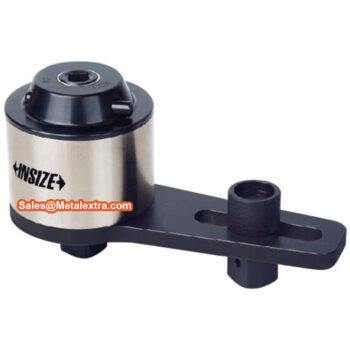

INSIZE Manual Torque Multiplier IST-TM Series (Plate & Bevel Type) Square Socket Range; 1000Nm – 200000Nm

Gambar hanyalah ilustrasi, bisa berubah sewaktu-waktu. Harga yang tertera disini sebagai referensi tidak mengikat. Harga penawaran sah lewat kuotasi saja.

harga/unit:

Rp16.000.000

Info selengkapnya:

Sales@METALEXTRA.com

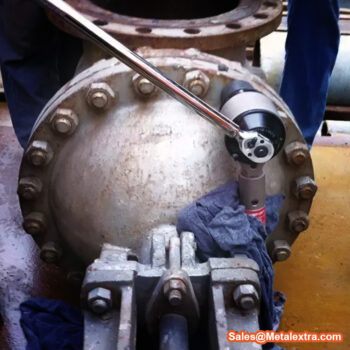

INSIZE Manual Torque Multiplier IST-TM merupakan alat bantu membuka dan mengencangkan baut fastener berukuran besar dengan rentang torsi; 1000Nm – 200000Nm. Pekerjaan buka-tutup baut pada kendaraan tambang atau mesin industri bisa sangat merepotkan karena membutuhkan torsi yang besar. Pengganda torsi INSIZE Manual Torque Multiplier IST-TM ini bisa menghasilkan gaya torsi dengan kombinasi torque wrench atau kunci momen untuk memutar kepala baut.

Dengan beberapa mekanisme gardan planetary internal sepenuhnya berputar dengan rasio yang beragam tergantung dari modelnya. INSIZE Manual Torque Multiplier IST-TM terbuat dari material Chromium-vanadium steel dan dikemas dalam paket koper agar bisa dibawa ke mana saja. Dengan mekanisme untuk bukaan, pengganda torsi atau Torque multiplier bisa mempermudah beban torsi dalam menggerakan baut dengan presisi.

Ada 14 tipe torque multiplier yang ditawarkan dalam 2 model tipe lurus type A dan tipe tekuk / type B (Bevel), untuk tipe ukuran Square Socket ½ inch, ¼ inch dan 3/8 inch (lihat deksripsi selengkapnya dibawah). Anda bisa gunakan beragam tipe torque wrench baik tipe elektrik, manual maupun air wrench untuk diaplikasikan dengan INSIZE Manual Torque Multiplier IST-TM ini. Harga yang tertera disini merupakan referensi untuk INSIZE

Sejak 1995, INSIZE merupakan manufaktur alat ukur yang sangat bervariatif dengan harga yang sangat terjangkau. Keaslian produk INSIZE hanya terjamin jika anda memperolehnya dari  METALEXTRA.COM.

Kelengkapan INSIZE Manual Torque Multiplier IST-TM Series (Plate & Bevel Type) Square Socket:

  • Pilihan 14 model dengan akurasi: ±30μm, dan rentang ukur 300mm – 2000mm

  • Frame terbuat dari baja tahan karat Chromium-vanadium steel dan bagian luar berlapis enamel pada body.

  • Jenis square socket ½ inch, ¼ inch dan 3/8 inch tergantung modelnya

  • Terbuat dari Alloy Steel dengan Chrome-plating dan lapis enamel pada body

  • Berat 6.8 kg (varaitif +/-1kg berdasarkan model)

  • Satu set dikirim dengan sertifikasi pabrikan

Harap dicatat:

Gambar hanya untuk tujuan representasi. Produk mungkin berbeda dari yang ditunjukkan di atas. Diskon% dibulatkan ke Bilangan bulat terdekat. Harga bisa berubah sewaktu-waktu seiring dengan perubahan nilai tukar valuta asing dan program promosi. Untuk lebih jelas silahkan hubungi: Sales@Metalextra.com

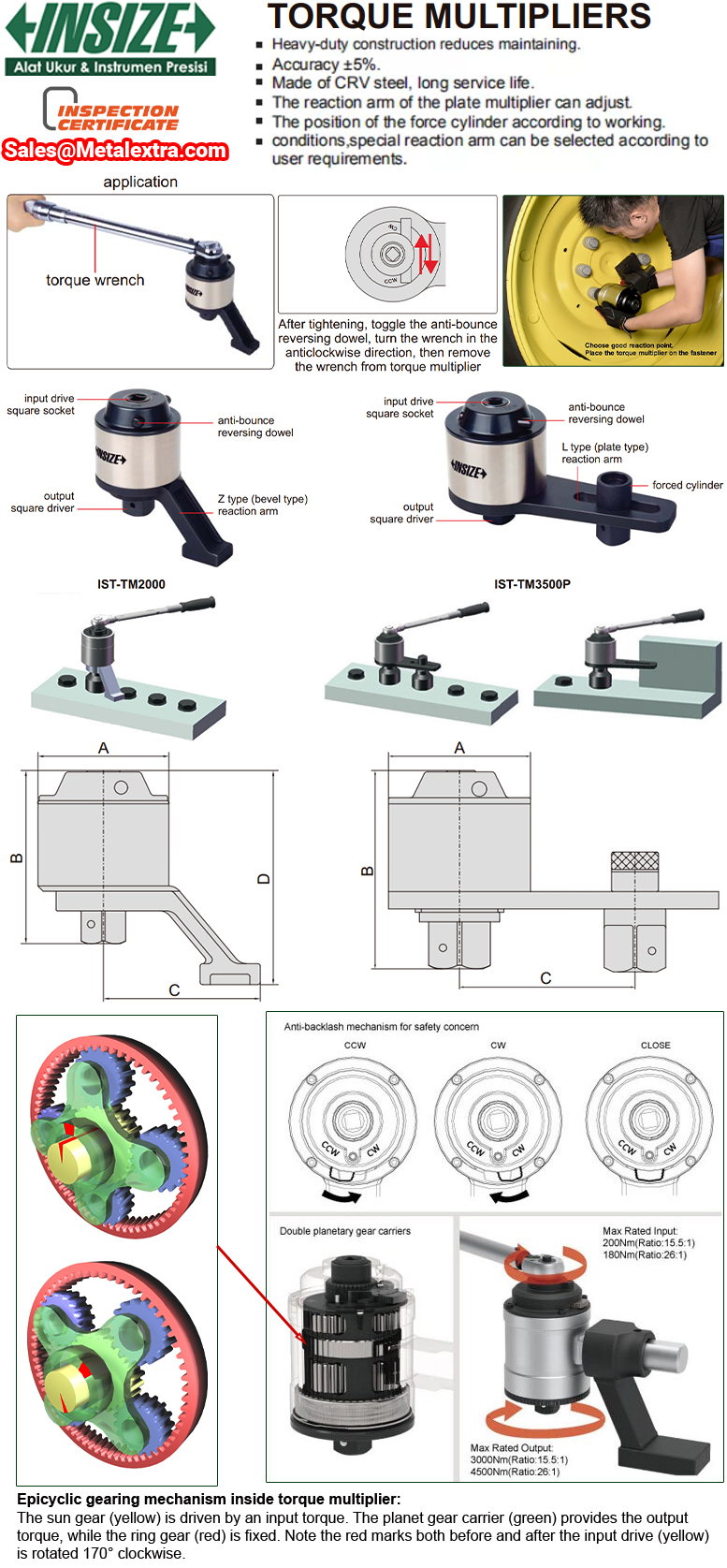

Dimension Guide INSIZE Manual Torque Multiplier IST-TM Series (Plate & Bevel Type) Square Socket Range;1000Nm – 200000Nm :



Order Guide for INSIZE Manual Torque Multiplier IST-TM Series (Plate & Bevel Type) Square Socket Range;1000Nm – 200000Nm :

Z TYPE (BEVEL TYPE) TORQUE MULTIPLIER
Order code Capacity Torque ratio Square socket Square driver Dimension (A×B×C×D) For bolt For nut Weight
IST-TM1000 1000N.m 1:4 1/2″ 1″ 82 x 98.5 x 97 x 122.4mm M20~30 S30~46 2.1kg
IST-TM2000 2000N.m 1:13 1/2″ 1″ 82 x 120 x 105 x 147mm M22~35 S32~55 3.15kg
IST-TM3500 3500N.m 1:16 1/2″ 1″ 98 x 131 x 120 x 163mm M30~45 S46~70 4.9kg
IST-TM5500 5500N.m 1:20.5 1/2″ 1 1/2″ 115 x 163.5 x 137 x 199mm M38~52 S55~80 8.1kg
IST-TM7500 7500N.m 1:23 1/2″ 1 1/2″ 127 x 173 x 146 x 215mm M42~60 S65~90 10.6kg
IST-TM10000 10000N.m 1:28 1/2″ 1 1/2″ 141 x 170 x 164 x 238mm M52~72 S80~105 14kg

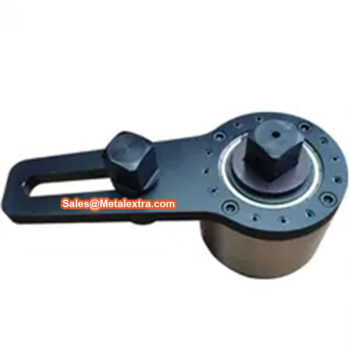

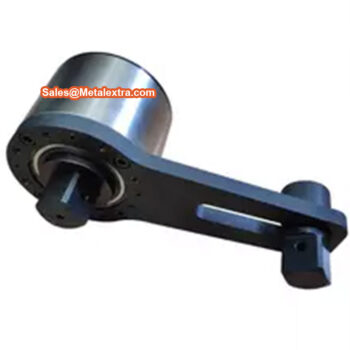

L TYPE (PLATE TYPE) TORQUE MULTIPLIER
Order code Capacity Torque ratio Square socket Square driver Dimension (A×B×C) For bolt For nut Weight
IST-TM1000P 1000N.m 1:4 1/2″ 1″ 82 x 91 x (76.7~127.3)mm M20~30 S30~46 2.4kg
IST-TM2000P 2000N.m 1:13 1/2″ 1″ 82 x 120 x (92.7~129.3)mm M22~35 S32~55 3.5kg
IST-TM3500P 3500N.m 1:16 1/2″ 1″ 98 x 128 x (102.7~145.3)mm M30~45 S46~70 5.0kg
IST-TM5500P 5500N.m 1:20.5 1/2″ 1 1/2″ 115 x 157 x (134.05~165.95)mm M38~52 S55~80 8.7kg
IST-TM7500P 7500N.m 1:23 1/2″ 1 1/2″ 127 x 168 x (139.05~190.95)mm M42~60 S65~90 11.7kg
IST-TM10000P 10000N.m 1:28 1/2″ 1 1/2″ 141 x 186 x (144.05~215.95)mm M52~72 S80~105 15.2kg
IST-TM15000P 15000N.m 1:50 3/4″ 2 1/2″ 156 x 246 x (155.25~244.75)mm M60~85 S80~120 24.1kg
IST-TM20000P 20000N.m 1:76 3/4″ 2 1/2″ 170 x 264 x (163.75~276.25)mm M72~100 S105~145 27.8kg
