INSIZE Measuring Jig for Coordinate Measuring Machine ISY-300, Ø2.5mm, M8 Thread

Gambar hanyalah ilustrasi, bisa berubah sewaktu-waktu. Harga yang tertera disini sebagai referensi tidak mengikat. Harga penawaran sah lewat kuotasi saja.

harga/unit:

Info selengkapnya:

Sales@METALEXTRA.com

INSIZE Measuring Jig for Coordinate Measuring Machine ISY-300 menawarkan solusi pengukuran untuk membantu peletakan benda kerja sebelum diukur dengan mesin Coordinate measuring machine. Anda bisa melakukan pengukuran dengan resolusi hingga 0.1μm. Jig dan fixture ini menggunakan mekanisme anvil dudukan tipe pegas spring. Spring tersebut menekan anvil berdiameter 2.5mm agar bisa menyesuaikan dengan kontur benda kerja.

Untuk pengukuran dengan CMM maupun VMS dan alat ukur lain tentu serangkaian alat bantu yang dibuat khusus untuk mengontrol lokasi dan/atau gerakan bagian pada benda kerja yang akan diukur. Setiap komponen frame terbuat dari material Steel alloy untuk kestabilan penggunaan. Fungsi dan tujuan utama dari penggunaan jig ini dimaksudkan untuk memberikan nilai ukur dengan akurasi, kemudahan dan pertukaran dalam pemeriksaan dimensi produk maupun membantu pengujian.

Jig ini  sesuai untuk beragam merek mesin ukur dengan titik kordinat atau Coordinate Measuring Machine merupakan alat ukur dimensi suatu mesin/bagian alat dengan menggunakan teknologi koordinat 3 dimensi. Dimensi yang terbuka untuk pengukuran meliputi tinggi, lebar, dan kedalaman pada sumbu X, Y, dan Z. Mesin ini tentu membutuhkan titik referensi awal terutama jika benda kerja yang akan diukur atau di”jiplak” bentuknya beragam. Anda bisa menggunakan hasil ukur kordinat untuk output CAM, reverse engineering maupun riset kompetitif.

Sejak tahun 1995, INSIZE merupakan manufaktur alat ukur yang sangat bervariatif dengan harga yang sangat terjangkau. Keaslian produk INSIZE hanya terjamin jika anda memperolehnya dari Metalextra.com.

Fitur ISY-300 Measuring Jig for Coordinate Measuring Machine, Ø2.5mm, M8 Thread:

  • Ukur secara manual maupun otomatis antar titik, garis lurus, melengkung, lingkaran, elips, bidang datar, alur, silinder, bola, kerucut, cincin, titik tepi, titik sudut, poligon, kelurusan, kerataan, kebulatan, silindrisitas, profil garis, profil permukaan, tegak lurus, paralelisme, angularitas, koaksialitas, konsentrisitas, simetri, posisi, posisi komposit, runout melingkar dan runout total.

  • Ukuran bidang kerja pada baseplate 300mm x 300mm x tinggi 12mm

  • Penyetelan tiang tumpuan menggunakan Kunci L Hexagon biasa

  • Ukuran setiap komponen tertera di deskripsi bawah

Harap dicatat:

Gambar hanya untuk tujuan representasi. Produk mungkin berbeda dari yang ditunjukkan di atas. Diskon% dibulatkan ke Bilangan bulat terdekat. Harga bisa berubah sewaktu-waktu seiring dengan perubahan nilai tukar valuta asing dan program promosi. Untuk lebih jelas silahkan hubungi: Sales@Metalextra.com

Ordering Guide for INSIZE Measuring Jig for Coordinate Measuring Machine ISY-300, Ø2.5mm, M8 Thread:



Order Code Product Remark
ISY-300 Jig Set Including:

1pc ISY-300-1, 2pcs ISY-300-2, 1pc ISY-300-3, 2pcs ISY-300-4, 14pcs ISY-300-5, 2pcs ISY-300-6,
8pcs ISY-300-7, 6pcs ISY-300-8, 2pcs ISY-300-9, 2psc ISY-300-10, 2pcs ISY-300-11, 2pc ISY-300-12, 2pcs ISY-300-13

Order Code Product Size Hole size

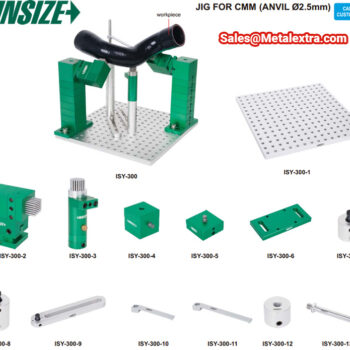

ISY-300-1 base plate 300x300x12 M8
Order Code Product Size Anvil area Anvil stroke
ISY-300-2 spring anvil 60x40x75 20.5×23 14
ISY-300-3 spring anvil 026×80 3.1cm2 ( hexagon) 14
Order Code Product Size
ISY-300-4 block 50x50x50
ISY-300-5 block 50x50x20
ISY-300-6 connecting plate 110x50x10
ISY-300-7 block 026×20
ISY-300-8 block 026×30
ISY-300-9 connecting plate 150x26x10
ISY-300-10 clip 65×11
ISY-300-11 clip 100×11
ISY-300-12 connecting block of clip stand 026×20
ISY-300-13 clip stand 08×75
