INSIZE Non Magnetic Edge Finder 6573 (Mechanical Contact Point Ø10mm), Shank Ø10mm, Accuracy: 5µm

Gambar hanyalah ilustrasi, bisa berubah sewaktu-waktu. Harga yang tertera disini sebagai referensi tidak mengikat. Harga penawaran sah lewat kuotasi saja.

harga/unit:

Rp1.500.000

Info selengkapnya:

Sales@METALEXTRA.com

Categories: , Tags: ,

INSIZE Non Magnetic Edge Finder 6573 menawarkan solusi edge finder ekonomis yang secara akurat memposisikan sumbu Z mesin frais terhadap tepi vertikal. INSIZE Electronic Edge Finder 6566 dilengkapi contact point  tipe silinder flat dari material hardened steel yang berlapis coating Titanium-aluminium-nitride coating (TiAlN) berwarna hitam doff yang tahan gores, tahan dari oksidasi dan sekaligus bersifat non-ferrous atau tak bermagnet.

Gagang holdernya berdiameter 10mm agar Anda bisa setel offset datum sumbu X dan Y pada bagian yang perlu Anda milling. Pada bagian gagangnya INSIZE Non Magnetic Edge Finder 6573 memiliki nilai kekerasan Vickers 2500HV. Dengan bantuan display DRO pada mesin secara sumbu 2D asalkan anda memiliki keahlian melihat visibilitas 360° saat memposisikan permukaan material di meja kerja dan sumbu milling. Tidak peduli seberapa besar atau kecil mesin milling maupun mesin boring Anda, INSIZE Non Magnetic Edge Finder 6573 ini beroperasi dengan cara yang sama.

Setelah dipasang, anda periksa kembali apakah INSIZE Non Magnetic Edge Finder 6573 sudah pas dijepit arbor mesin sebelum menghidupkan daya. Kecepatan putar mesin juga tidak boleh melebihi 600 rpm. Pindahkan meja mesin di sepanjang sumbu. Gerakkan meja mesin di sepanjang sumbu sekrup pemosisian lainnya hingga rentang perjalanan tangan indikator berkurang menjadi nol, sehingga menunjukkan bahwa pusat benda kerja selaras aksial dengan poros mesin.

Sejak 1995, INSIZE merupakan manufaktur alat ukur yang sangat bervariatif dengan harga yang sangat terjangkau. Keaslian produk INSIZE hanya terjamin jika anda memperolehnya dari Metalextra.com.

Fitur INSIZE Non Magnetic Edge Finder 6573 (Contact anvil Ø10mm) :

  • Ada dua model dengan fitur diameter mata anvil yang berbeda saja

  • Diameter mata anvil tipe contact point bola spherical Ø10mm  dan Ø4mm

  • Bracket / poros shaft gagang lebih lebar cyl. Ø10 mm

  • Akurasi dimensi 5µm, Repeatability: 0.05mm

  • Ujung pengukur terbuat dari material hardened tool steel

  • Sertifikasi kalibrasi pabrikan (tergantung stok)

  • Ketinggian bisa disetel manual dengan spindle arbor mesin yang digunakan

Harap dicatat:

Gambar hanya untuk tujuan representasi. Produk mungkin berbeda dari yang ditunjukkan di atas. Diskon% dibulatkan ke Bilangan bulat terdekat. Harga bisa berubah sewaktu-waktu seiring dengan perubahan nilai tukar valuta asing dan program promosi. Untuk lebih jelas silahkan hubungi: Sales@Metalextra.com

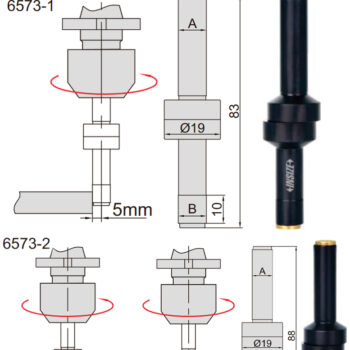

Specification Guide INSIZE Non Magnetic Edge Finder 6573 (Mechanical Contact Point Ø10mm), Shank Ø10mm, Accuracy: 5µm:

Ordering Guide for Non Magnetic Edge Finder 6573 (Mechanical Contact Point Ø10mm), Shank Ø10mm, Accuracy: 5µm :

Order code Shaft Diameter Contact head (B) Contact head (C) Accuracy
6573-1 10mm 10mm 5μm
6573-2 10mm 10mm 4mm 5μm
