INSIZE Vision Measuring System ISD-E320 With Stand (CNC Motorised, 300x200x200mm) Zoom Range; 33x-208.6x

INSIZE Vision Measurement System ISD-E320 merupakan mesin pengukuran visual dengan pembesaran 33X hingga 208.6X, paduan deteksi pixel dan konversi ke titik kordinat vektor. Mesin komparator ukur ini merupakan pengembangan dari mikroskop monokuler dan profile proyektor dengan tambahan penggerak stage motor XYZ ± 0.5μm dan prosesor komputer untuk investigasi ukur dimensi.

Desainnya INSIZE Vision Measurement System ISD-E320 ringkas dan ideal untuk deteksi ukur di lantai pabrik atau di lab. INSIZE Vision Measurement System ISD-E320  dilengkapi dengan software dan kontrol joystick untuk kalibrasi sumber cahaya bisa diatur sudut co-axial sinarnya dan juga diproyeksikan ke benda kerja dengan setelan software yang disediakan. Anda bisa mendeskripsikan bagian fisik disebut Geometric Dimensioning & Tolerancing (bahasa sehari-hari dikenal sebagai GD&T).

Deteksi obyek sampel uji dilakukan dengan mekanisme sensor laser 2-titik secara otomatis. Dengan kontrol joystick yang nyaman digunakan, kestabilan pengamatan benda kerja bisa dilakukan dengan lebih presisi dibawah lensa mikroskop charge-coupled device (CCD), yang merupakan sensor cahaya transistorized pada sirkuit terpadu kamera 0.4mpx. Anda bisa setel Stage secara program dengan luas meja stage penampang kaca 306x196mm dan kuat untuk pengamatan benda berbobot maksimum 30Kg. INSIZE ISD-E320 menggunakan kamera Gigabit Network yang memiliki kecepatan transfer data tercepat hingga 120 Mbps untuk aplikasi pencitraan dengan bantuan komputer yang membantu pengukuran dan pengolahan data CAD maupun pelaporan dengan Microsoft Office.

Dengan asumsi diameter 1 pixel = 1mm yang terkalibrasi, hasil pengukuran bisa dicatat dan kirim secara real-time via kabel data ke PC dengan software yang disertakan. Anda bisa juga eksport data ukur ke spreadsheet seperti MS Excel ata CAD. Proses setel kalibrasi bisa dilakukan dengan glassscale, block gage terkalibrasi atau dengan probe sentuh (Akurasi ±4μm) dan block kaca yang dijual terpisah. Deteksi tepi secara otomatis dengan akurasi tinggi bahkan dengan bidang pandang lebar, serta pengukuran yang stabil dan akurat pada benda kerja besar. Ada dua mode lampu latar kontur dan lampu pantul permukaan dengan knob pengatur kecerahan. Frame terbuat dari paduan alloy steel dan meja surface berkaca.

Sejak 1995, INSIZE merupakan manufaktur alat ukur yang sangat bervariatif dengan harga yang sangat terjangkau. Keaslian produk INSIZE hanya terjamin jika anda memperolehnya dari Metalextra.com.

Fitur INSIZE Vision Measurement 2.5D Smartscope System ISD-E320 With Stand (CNC Motorised) Zoom Range;:

• Dengan fitur kombinasi optik dan sensor kamera CCD dengan pembesaran 33x-208.6x.

• Akurasi X/Y/Z Axis:  ≤(2.5+L/100)µm (L is the measuring length in mm) L adalah panjang pengukuran dalam mm

• Perpindahan sumbu XY (sumbu stage) dan Z (sumbu optik) bisa dilakukan dengan kontrol joystick dengan rentang gerak 300x200x200mm

• Ukuran penampang surface plate stage: 556x406mm dan kacanya 350x250mm dengan Base dari Granite

• Berat unit: 500kg, berat maksimum benda kerja yang diukur 30 Kg

• Pengukuran dimensi yang mudah dari benda kerja mikro dan benda kerja dengan permukaan yang tidak rata.

• Seri ini dilengkapi dengan kamera warna 0.4 megapiksel. Bahkan dengan perbesaran rendah, pengulangan yang tinggi dapat diperoleh.

• Kedalaman fokus panjang dan bidang pandang lebar. Mudah mengubah antara kedalaman fokus panjang dan beralih ke mode resolusi tinggi untuk meningkatkan akurasi.

• Tersedia beberapa ukuran tipe stage XY untuk pengukuran benda kerja yang lebih kecil atau banyak benda yang identik.

• Mode deteksi sudut otomatis menghemat waktu untuk mengukur antara titik-titik ukur yang jauh.

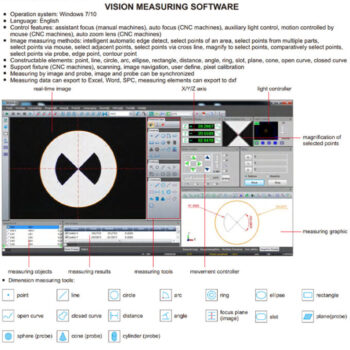

• Termasuk software ukur dan simulasi DRO yang cocok dengan Microsoft Windows® 7, 8 dan 10 (64-bit).

• Bisa dilengkapi dengan aksesoris Probe sentuh dan lampu co-axial dari pabrikan

• Mesin ini “Made to order” dengan lead time ±6 Minggu.

Harap dicatat:

Gambar hanya untuk tujuan representasi. Produk mungkin berbeda dari yang ditunjukkan di atas. Diskon% dibulatkan ke Bilangan bulat terdekat. Harga bisa berubah sewaktu-waktu seiring dengan perubahan nilai tukar valuta asing dan program promosi. Untuk lebih jelas silahkan hubungi: Sales@Metalextra.com
