Order Guide KENNAMETAL Hydraulic Chuck KM40TS™ Modular Connection ⌀32mm Nose, ⌀36mm Clamp Depth 15,000 RPM:
Product # | 3960501 |
ISO Catalog Number | KM40TSHC12075M |
ANSI Catalog Number | KM40TSHC12075M |
[CSMS]System Size Machine Side | KM40TS |
[D1]Adapt/Shank/BoreDiaWKPS mm | 12 |
[D2]Body Dia 1 Workpce Side mm | 31,60 |
[L1]Gage Length 1 Metric | 75 |
[L2]Usable Length Metric | 40,50 |
[L9]Clamping Length Metric | 36 |
[V] Adjustment Range mm | 10 |
Actuation Screw ID Drive Size | 5 mm |
Stop Screw ID Drive Size | 2.5 m |
Weight Kilograms | .53 |

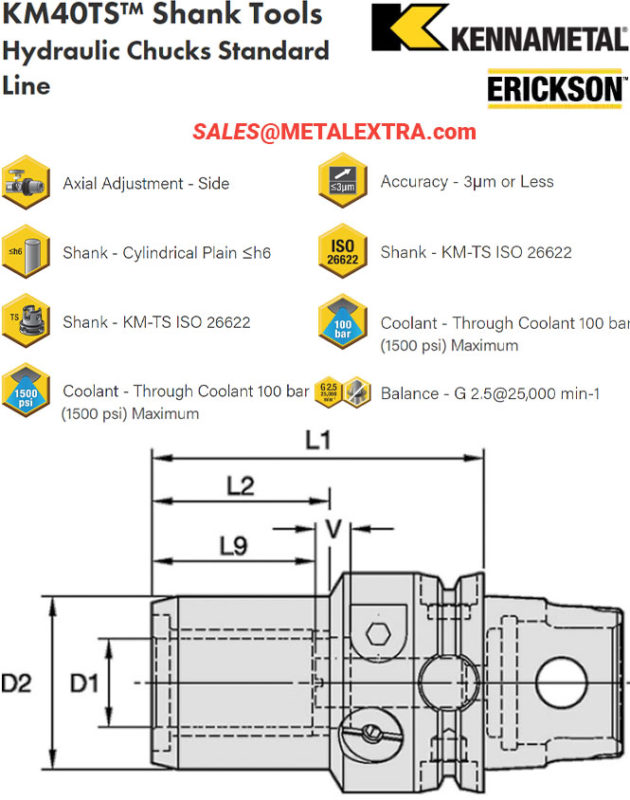

Dimension Guide KENNAMETAL Hydraulic Chuck KM40TS™ Modular Connection ⌀32mm Nose, ⌀36mm Clamp Depth 15,000 RPM:
Alternative Guide KENNAMETAL Hydraulic Chuck KM40TS™ Modular Connection ⌀32mm Nose, ⌀36mm Clamp Depth 15,000 RPM:
Product # | ISO/ANSI Catalog Number | [CSMS]System Size Machine Side | [D1]Adapt/Shank/BoreDiaWKPS mm | [D2]Body Dia 1 Workpce Side mm | [L1]Gage Length 1 Metric | [L2]Usable Length Metric | [L9]Clamping Length Metric | [V] Adjustment Range mm | Actuation Screw ID Drive Size | Stop Screw ID Drive Size | Weight Kilograms |
3960497 | KM40TSHC050300 | KM40TS | 12,70 | 31,60 | 76,20 | 44,50 | 36 | 10 | 5 mm | 2.5 m | 0.53 |
3960498 | KM40TSHC06065M | KM40TS | 6 | 25,70 | 65 | 34 | 27 | 10 | 5 mm | 2.5 m | 0.43 |
3960499 | KM40TSHC08065M | KM40TS | 8 | 27,70 | 65 | 34 | 27 | 10 | 5 mm | 2.5 m | 0.44 |
3960500 | KM40TSHC10070M | KM40TS | 10 | 29,70 | 70 | 38 | 31 | 10 | 5 mm | 2.5 m | 0.49 |
3960501 | KM40TSHC12075M | KM40TS | 12 | 31,60 | 75 | 40,50 | 36 | 10 | 5 mm | 2.5 m | 0.53 |
