KENNAMETAL Thread Mills TM25 Weldon Parallel Threads ø17mm – ø30mm

Gambar hanyalah ilustrasi, bisa berubah sewaktu-waktu. Harga yang tertera disini sebagai referensi tidak mengikat. Harga penawaran sah lewat kuotasi saja.

harga/unit:

Rp8.968.000

Info selengkapnya:

Sales@METALEXTRA.com

Categories: , , Tag:

KENNAMETAL Thread Mills TM25 cutter ini memiliki desain untuk dipasangkan pada mesin dengan collete tipe Weldon Parallel Threads. Cutter Jerman ini menawarkan solusi presisi untuk pembuatan ulir Conical Threads pada aplikasi thread milling dengan pilihan diameter potong  ø17mm – ø30mm. Dengan karakterisktik mata pisau 2 hingga 5 unit, pisau frais threading ini memiliki pisau insert tipe Indexable Thread Mill yang bisa dibongkar pasang dan diganti sewaktu sudah tumpul.

Setiap unit Body KENNAMETAL Thread Mills TM25 membutuhkan karakter insert yang didukung bergeometri TM25 Insert Style dengan holdernya tipe Weldon berdiameter 30mm, memiliki kedalaman potong 55mm Max Hole Depth. Thread cuttre ini juga mendukung aplikasi pendinginan cair Through Coolant

Perlu anda perhatikan, untuk pembuatan ulir internal, pemotong solid umumnya terbatas pada lubang yang lebih besar dari 6 mm (0,24 in), dan alat pemotong ulir internal yang dapat diindeks terbatas pada lubang yang lebih besar dari 12 mm (0,47 in).

Sejak 1938, Kennametal Inc. Pennsylvania Amerika Serikat, menawarkan solusi metalworking presisi seperti; toolholders, boring bars, milling cutters, indexable drills, carbide drills, carbide endmills, taps dan lainnya. Pastikan kehandalan dan keaslian produk KENNAMETAL dengan membeli di METALEXTRA.COM.

Fitur KENNAMETAL Thread Mills TM25 Taper Cutter Metric:

  • Buatan Kennametal Jerman, rentang diameter pemotongan ø17mm – ø30mm

  • Ulir pemotong insert bisa dipas pasan sesui jenis standard yang diinginkan.

  • Untuk threading internal dan eksternal pada sebagian besar jenis bahan benda kerja.

  • Satu alat digunakan untuk utas kanan dan kiri (Left dan right hand), namun Insert bisa dibeli terpisah!.

  • Semua pemotong memiliki kemampuan cairan pendingin.

  • Material Carbon Steel dan coating polymer, anda untuk berbagai profil.

  • 55mm Max Hole Depth, 25mm Shank Diam,

  • 2 – 5 Inserts, TMS Insert Style, TM Toolholder Style, 115mm OAL, Through Coolant

Harap dicatat: Gambar hanya untuk tujuan representasi. Produk mungkin berbeda dari yang ditunjukkan di atas. Diskon% dibulatkan ke Bilangan bulat terdekat.

Ordering Guide of KENNAMETAL Thread Mills TM25 Weldon Parallel Threads ø17mm – ø30mm Metric:

Product # 3031703
ISO Catalog Number TM25D30L55Z5
ANSI Catalog Number TM25D30L55Z5

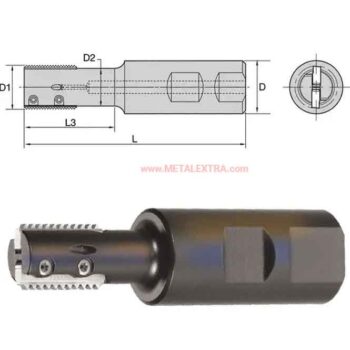

[D1]Effective Cutting Dia mm 30
[D]Adapter/Shank/Bore Dia mm 25,0
[D2]Body Diameter Max Metric 26
[L] Overall Length Metric 115
[L3]Maximum Depth End Mill mm 55
Number of Inserts 5

Compatible Insert for KENNAMETAL Thread Mills TM25 Weldon Parallel Threads ø17mm – ø30mm Metric:

Product # ISO Catalog Number ANSI Catalog Number [D1]Effective Cutting Dia mm [D]Adapter/Shank/Bore Dia mm [D2]Body Diameter Max Metric [L] Overall Length Metric [L3]Maximum Depth End Mill mm Number of Inserts
3030845 TM25D17L26Z2 TM25D17L26Z2 17 25,0 14 85 26 2
3030846 TM25D17L36Z2 TM25D17L36Z2 17 25,0 14 95 36 2
3030848 TM25D20L37Z3 TM25D20L37Z3 20,50 25,0 16,50 115 37 3
3030849 TM25D20L44Z3 TM25D20L44Z3 20,50 25,0 16,50 103 44 3
3030850 TM25D22L43Z3 TM25D22L43Z3 22 25,0 18 102 43 3
3030852 TM25D22L55Z3 TM25D22L55Z3 22 25,0 18 114 55 3
3031703 TM25D30L55Z5 TM25D30L55Z5 30 25,0 26 115 55 5
3031705 TMC25D30L80Z4 TMC25D30L80Z4 30 25,0 26 140 80 4



Application Data of KENNAMETAL Insert for Thread Mills TM25 Taper Cutter Metric:

Materials Brinell surface speeds indexable inserts
steel HB KC610M KC635M feed fz (IPT)
P1 125 100–210 90–180 0,05–0,20
P2 180 100–170 90–160 0,05–0,20
P3 225 60–130 70–115 0,05–0,20
P4 250 80–150 80–160 0,05–0,20
P5 275 75–130 80–160 0,05–0,15
P6 325 70–110 60–100 0,05–0,10
stainless steel
M1 180 100–170 120–180 0,05–0,10
M2 250 70–140 100–140 0,05–0,10
M3 330 70–120 100–120 0,05–0,10
cast iron
K1 180 60–130 100–120 0,02–0,08
K2 220 60–125 80–100 0,05–0,15
K3 260 50–90 60–90 0,05–0,10
non-ferrous
N1 60–100 100–250 – 0,05–0,25
high-temp alloys
S1 200 20–45 20–40 0,05–0,10
S2 250 20–30 20–30 0,02–0,05
S3 280 15–20 15–20 0,02–0,05
S4 350 10–15 10–15 0,02–0,05
hardened steel
H1 55 HRC 20–45 20–45 0,01–0,03
