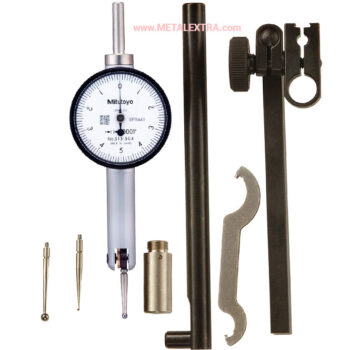

MITUTOYO Test Indicator 513-504T Horiz Set 0,01″, 0,0001″

-6%
Gambar hanyalah ilustrasi, bisa berubah sewaktu-waktu. Harga yang tertera disini sebagai referensi tidak mengikat. Harga penawaran sah lewat kuotasi saja.

harga/unit:

Original price was: Rp3.935.400.Current price is: Rp3.693.500.

Info selengkapnya:

Sales@METALEXTRA.com

Categories: , Tags: ,

Lever Indikator atau test indikator tuas merupakan tipe anti-magnetik serbaguna buatan Mitutoyo (atau indikator uji dengan tampilan dial jarum atau Dial Test Indicator) cocok untuk operasi penyelarasan pada peralatan mesin bubut, milling dan aplikasi serupa. Indikator ini secara otomatis beradaptasi dengan arah pengukuran yang diperlukan pada dudukannya, Mata anvil pengukur akan mengikuti gerakan dan gesekan dengan gaya friksi terendah untuk operasi yang halus dan tepat. Anda bisa melakukan pengukuran lebih lanjut dengan beragam aksesories seperti feeler, agar diameter dalam dan jari-jari kelengkungan dapat dengan mudah diukur.

MITUTOYO Test Indicator 513-504T Horiz Set merupakan alat ukur untuk mengetes toleransi kerataan bidang datar, kerataan permukaan dan mnguji kebulatan poros, atau kerataan permukaan dinding silinder. Alat ini menggunakan alat bantu magnetic base untuk memegang dial gauge yang berfungsi mengatur posisi ketinggian dial gauge pada tempat atau permukaan benda yang diukur. Dial indicator mitutoyo ini mempunyai besar pengukuran sebesar 0-0.14mm. Sisi poros probe indikator memiliki gardan gigi dan screw presisi yang ketika probe bergerak, gear rack menggerakkan pinion gear untuk memutar sensor indikator dan menampilkan ukuran di tampilan dial jarum. Bekerja secara andal dalam aplikasi yang terus-menerus di bengkel maupun digunakan dengan jig dan alat ukur lainnya.

Mitutoyo atau dikenal juga dengan nama Mitsutoyo didirikan pada 22 Oktober 1934 oleh Alm. Pak Yehan Numata di Jepang. Mitutoyo berfokus pada produk pengukur dimensi mekanis, seperti mikrometer, kaliper, indikator dial, dan alat ukur lainnya. Sebagai produsen alat ukur dan alat uji asal Jepang, keaslian produk Mitutoyo hanya terjamin jika anda memperolehnya dari Metalextra.com.

Fitur MITUTOYO Test Indicator 513-504T Horiz Set :

  • Akses mudah ke permukaan yang tertutup yang tidak dapat dijangkau dengan indikator dial konvensional.

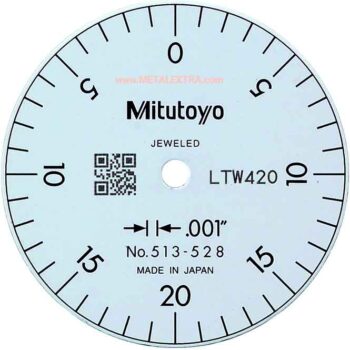

  • Sertifikasi terjamin dengan  QR code di muka dial yang bisa anda scan dan digunakan oleh pabrik untuk secara akurat mencocokkan sertifikat inspeksi dengan indikator pengujian.
  • Mekanisme tanpa-kopling untuk pembalikan arah pengukuran otomatis.
  • Tipe kecil dengan tuas sakelar untuk mengubah arah pengukuran.
  • Skala yang dapat diputar untuk pengaturan nol yang mudah.
  • Bantalan permata dan roda gigi presisi dan pinion untuk gerakan yang halus, akurat, dan respons yang cepat.

Harap dicatat: Gambar hanya untuk tujuan representasi. Produk mungkin berbeda dari yang ditunjukkan di atas. Diskon% dibulatkan ke Bilangan bulat terdekat.

Ordering Guide MITUTOYO Test Indicator 513-504T Set Horiz:

Range:

0.01 – 0.01 “

Accuracy:

±0.0002″

Graduation:

0.0001″

Scale:

0-5-0

Measuring force:

≤ 0,3 N

Carbide stylus tip ø2 mm No.:

103011

Mass:

41 g

Delivered:

In box with clamping shaft ø3/8″

Jeweled bearing:

Yes

Functions:

Full set

Inch-Metric:

Inch

Alternatif lain dari MITUTOYO Test Indicator 513-504T Horiz Set :

Order No

Model

Range

Accuracy

Contact Point

Measuring Force

Resolution *Switchable

Type

Remarks

543-391

ID-C112MX

.5in/ 12.7mm

.0001in

Stem Ø 8mm
M2.5×0.45 Thread

Less than
1.5N

*.00005in 0.001mm

ISO/JIS

–

543-391B

ID-C112MX

.5in/ 12.7mm

.0001in

Stem Ø 8mm
M2.5×0.45 Thread

Less than
1.5N

*.00005in 0.001mm

ISO/JIS

–

543-392

ID-C112EXB

.5in/ 12.7mm

.0001in

Stem dia3/8″,#4-48 UNF Thread

Less than
1.5N

*.00005in 0.001mm

ISO/JIS

–

543-392B

ID-C112EXB

.5in/ 12.7mm

.0001in

Stem dia3/8″,#4-48 UNF Thread

Less than
1.5N

.00005in 0.001mm

ISO/JIS

–

543-395

ID-C112CMX

.5in/ 12.7mm

.0001in

Stem ø8mm M2.5×0.45 Thread

Less than
0.4-0.7N

*.00005in 0.001mm

ISO/JIS

Low measuring force

543-395B

ID-C112CMX

.5in/ 12.7mm

.0001in

Stem ø8mm M2.5×0.45 Thread

Less than
0.4-0.7N

.00005in 0.001mm

ISO/JIS

Low measuring force

543-396

ID-C112CEX

.5in/ 12.7mm

.0001in

Stem dia 3 8 in
4-48 UNF Thread

Less than
0.4, 0.6, 0.7N

*.00005in 0.001mm

ANSI/AGD

Low measuring force

543-396B

ID-C112CEX

.5in/ 12.7mm

.0001in

Stem dia 3 8 in
4-48 UNF Thread

Less than
0.4, 0.6, 0.7N

*.00005in 0.001mm

ANSI/AGD

Low measuring force

543-401

ID-C1012MX

.5in/ 12.7mm

.001in

Stem Ø 8mm
M2.5×0.45 Thread

Less than
0.9N

.0005in 0.01mm

ISO/JIS

–

543-401B

ID-C1012MX

.5in/ 12.7mm

.001in

Stem Ø 8mm
M2.5×0.45 Thread

Less than
0.9N

.0005in 0.01mm

ISO/JIS

–

543-402

ID-C1012EX

.5in/ 12.7mm

.001in

Stem dia 3 8 in
4-48 UNF Thread

Less than
0.9N

.0005in 0.01mm

ANSI/AGD

–

543-402B

ID-C1012EX

.5in/ 12.7mm

.001in

Stem dia 3 8 in
4-48 UNF Thread

Less than
0.9N

.0005in 0.01mm

ANSI/AGD

–

543-405

ID-C1012CMX

.5in/ 12.7mm

.001in

Stem ø8mm M2.5×0.45 Thread

Less than
0.2-0.5N

.0005in 0.01mm

ISO/JIS

Low measuring force

543-405B

ID-C1012CMX

.5in/ 12.7mm

.001in

Stem ø8mm M2.5×0.45 Thread

Less than
0.2-0.5N

.0005in 0.01mm

ISO/JIS

Low measuring force

543-406

ID-C1012CEX

.5in/ 12.7mm

.001in

Stem dia 3 8 in
4-48 UNF Thread

Less than
0.2, 0.3, 0.4, 0.5N

.0005in 0.01mm

ANSI/AGD

Low measuring force

543-406B

ID-C1012CEX

.5in/ 12.7mm

.001in

Stem dia 3 8 in
4-48 UNF Thread

Less than
0.2, 0.3, 0.4, 0.5N

.0005in 0.01mm

ANSI/AGD

Low measuring force

543-471B

ID-C125MXB

1in/ 25.4mm

0.00012in

Stem ø8mm M2.5×0.45 Thread

Less than
1.8N

*.00005in 0.001mm

ISO/JIS

–

543-472B

ID-C125EXB

1in/ 25mm

.0001in

Stem dia 3 8 in
4-48 UNF Thread

Less than
1.8N

*.00005in 0.001mm

ANSI/AGD

–

543-475B

ID-C1025MXB

1in/ 25.4mm

.001in

Stem ø8mm M2.5×0.45 Thread

Less than
1.8N

.0005in 0.01mm

ISO/JIS

–

543-476B

ID-C1025EXB

1in/ 25mm

.001in

Stem dia 3 8 in
4-48 UNF Thread

Less than
1.8N

.0005in 0.01mm

ANSI/AGD

–

543-491B

ID-C150MXB

2in/ 50.8mm

0.00025in

Stem ø8mm M2.5×0.45 Thread

Less than
2.3N

*.00005in 0.001mm

ISO/JIS

–

543-492B

ID-C150EXB

2in/ 50mm

.0002in

Stem dia 3 8 in
4-48 UNF Thread

Less than
2.3N

*.00005in 0.001mm

ANSI/AGD

–

543-495B

ID-C1050MXB

2in/ 50.8mm

.0016in

Stem ø8mm M2.5×0.45 Thread

Less than
2.3N

.0005in 0.01mm

ISO/JIS

–

543-496B

ID-C112CEXB

2in/ 50mm

.0016in

Stem dia 3 8 in
4-48 UNF Thread

Less than
2.3N

.0005in 0.01mm

ANSI/AGD

–
