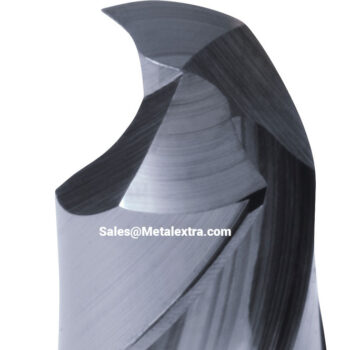

SUTTON TOOLS Carbide Drill D323, DIN6537, 3xd, 140°, Ø3mm – Ø20mm

Gambar hanyalah ilustrasi, bisa berubah sewaktu-waktu. Harga yang tertera disini sebagai referensi tidak mengikat. Harga penawaran sah lewat kuotasi saja.

harga/unit:

Info selengkapnya:

Sales@METALEXTRA.com

Categories: , Tags: , , , , , , , ,

Mata bor SUTTON TOOLS Carbide Drill D323 merupakan solusi presisi untuk melubangi material Baja Steel, Besi Karbon, Alloy Steel, Tools Steel maupun Mild Steel dengan rentang Hardness value 1400N/mm2 atau hingga 42 HRC. Tersedia untuk ukuran diameter 3xd, Ø3mm – Ø20mm, Mata pisau bor dari SUTTON TOOLS ini dibuat sesuai standar Jerman DIN 6537 . Ulir pisaunya memiliki ujung tajam 140° form C dengan sudut ulir R30.

Bor Carbide SUTTON TOOLS Carbide Drill D323 ini juga dilindungi dengan coating Alcrona (AlCrN) atau aluminum chromium nitride. Pada kecepatan yang lebih tinggi, di mana kekerasan panas dan ketahanan oksidasi penting, Alcrona unggul, dibandingkan dengan pelapis berbasis Titanium, dengan suhu operasi hingga 1.100 °C. Mata pisau bor SUTTON TOOLS Carbide Drill D323 ini gagangnya lurus standar, jadi bisa digunakan pada bor portabel tangan dan bor drill press.

Sejak 1917, SUTTON TOOLS merupakan manufaktur Australia yang memproduksi beragam alat potong industri di dua lokasi di Victoria untuk pasar domestik dan untuk ekspor, dengan pabrik produksi luar negeri di Selandia Baru dan Belanda. Pastikan kehandalan dan keaslian solusi dari SUTTON TOOLS dengan membelinya dari Metalextra.com.

Fitur SUTTON TOOLS Carbide Drill D323:

  • Digunakan untuk bor tangan dan bor duduk dan beragam material logam non-ferrous Steel Alloy, dan semua material FERROUS hingga 42 HRC.

  • Cocok untuk tujuan pembuatan fastener, tersedia dalam ukuran Ø3mm – Ø20mm presisi.

  • Terbuat dari material inti gagang shank terbuat dari material Baja Solid Carbide Vollhartmetall (VHM) yang tahan panas untuk General purpose juga

  • Memiliki 2 Flute dengan sudut tajam kemiringan 130° dan ulir potong pisau 30° tergantung diameter. Mudah dikendalikan dan di grip dengan baik pada segala jenis chuck mesin.

  • Lapisan coating Alcrona (AlCrN) atau aluminum chromium nitride dengan kekerasan tinggi, suhu operasi hingga 1.100 °C.

  • Memungkinkan juga pengeboran non-langkah pada kedalaman lubang 3xD.

  • Tipe gagang lurus atau Straight Shank digunakan untuk aplikasi drill press, maupun magnetic drill bor.

Harap dicatat:

Gambar hanya untuk tujuan representasi. Produk mungkin berbeda dari yang ditunjukkan di atas. Diskon% dibulatkan ke Bilangan bulat terdekat. Harga bisa berubah sewaktu-waktu seiring dengan perubahan nilai tukar valuta asing dan program promosi. Untuk lebih jelas silahkan hubungi: Sales@Metalextra.com

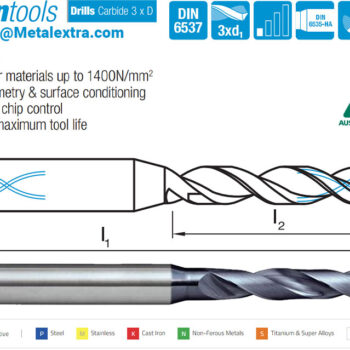

Dimension Guide SUTTON TOOLS Carbide Drill D323, DIN6537, 3xd, 140°, Ø3mm – Ø20mm

Mata bor SUTTON TOOLS Carbide Drill D323 merupakan solusi presisi untuk melubangi material Baja Steel, Besi Karbon, Alloy Steel, Tools Steel maupun Mild Steel dengan rentang Hardness value 1400N/mm2 atau hingga 42 HRC. Tersedia untuk ukuran diameter 3xd, Ø3mm – Ø20mm, Mata pisau bor dari SUTTON TOOLS ini dibuat sesuai standar Jerman DIN6537 . Ulir pisaunya memiliki ujung tajam 140° form C dengan sudut ulir R30.



Ordering Guide SUTTON TOOLS Carbide Drill D323, DIN6537, 3xd, 140°, Ø3mm – Ø20mm:

D323/D329
– Suitable for materials up to 1400N/mm2
– Micro geometry & surface conditioning
for optimal chip control
– AlCrN for maximum tool life
D323/D329
– 钢件用、可达1400N/mm2
– 微型几何设计及表面微处理、
具有最佳切屑控制效果
– 采用氮化铝铬涂层、最大程度延
长刀具的使用寿命		 Catalogue Code 目录代码 D323
Discount Group 折扣组 A0210
Material 材料 VHM 硬质合金
Surface Finish 表面处理 AlCrN 氮化铝铬
Application 色环及应用 N
Geometry 几何结构 R30
Point Type 钻尖类别 140° Form C
尺寸参考         Shank Form (DIN 6535) 柄径型 HA
Size Ref. d1 (m7) METRIC d1 (INCH) l1 l2 d2 (h6) Item # (货号)
0300 3.0   62 20 6 D323 0300
0310 3.1   62 20 6 D323 0310
0318 3.18 1/8 62 20 6 D323 0318
0320 3.2   62 20 6 D323 0320
0330 3.3   62 20 6 D323 0330
0340 3.4   62 20 6 D323 0340
0350 3.5   62 20 6 D323 0350
0357 3.57 9/64 62 20 6 D323 0357
0360 3.6   62 20 6 D323 0360
0370 3.7   62 20 6 D323 0370
0380 3.8   66 24 6 D323 0380
0390 3.9   66 24 6 D323 0390
0397 3.97 5/32 66 24 6 D323 0397
0400 4.0   66 24 6 D323 0400
0410 4.1   66 24 6 D323 0410
0420 4.2   66 24 6 D323 0420
0430 4.3   66 24 6 D323 0430
0437 4.37 11/64 66 24 6 D323 0437
0440 4.4   66 24 6 D323 0440
0450 4.5   66 24 6 D323 0450
0460 4.6   66 24 6 D323 0460
0470 4.7   66 24 6 D323 0470
0476 4.76 3/16 66 24 6 D323 0476
0480 4.8   66 28 6 D323 0480
0490 4.9   66 28 6 D323 0490
0500 5.0   66 28 6 D323 0500
0510 5.1   66 28 6 D323 0510
0516 5.16 13/64 66 28 6 D323 0516
0520 5.2   66 28 6 D323 0520
0530 5.3   66 28 6 D323 0530
0540 5.4   66 28 6 D323 0540
0550 5.5   66 28 6 D323 0550
0556 5.56 7/32 66 28 6 D323 0556
0560 5.6   66 28 6 D323 0560
0570 5.7   66 28 6 D323 0570
0580 5.8   66 28 6 D323 0580
0590 5.9   66 28 6 D323 0590
0595 5.95 15/64 66 28 6 D323 0595
0600 6.0   66 28 6 D323 0600
0610 6.1   79 34 8 D323 0610
0620 6.2   79 34 8 D323 0620
0630 6.3   79 34 8 D323 0630
0635 6.35 1/4 79 34 8 D323 0635
0640 6.4   79 34 8 D323 0640
0650 6.5   79 34 8 D323 0650
0660 6.6   79 34 8 D323 0660
0670 6.7   79 34 8 D323 0670
0676 6.76 17/64 79 34 8 D323 0676
0680 6.8   79 34 8 D323 0680
0690 6.9   79 34 8 D323 0690
Size Ref. d1 (m7) d1 (INCH) l1 l2 d2 (h6) Item # (货号)
0700 7.0   79 34 8 D323 0700
0710 7.1   79 41 8 D323 0710
0714 7.14 9/32 79 41 8 D323 0714
0720 7.2   79 41 8 D323 0720
0730 7.3   79 41 8 D323 0730
0740 7.4   79 41 8 D323 0740
0750 7.5   79 41 8 D323 0750
0754 7.54 19/64 79 41 8 D323 0754
0760 7.6   79 41 8 D323 0760
0770 7.7   79 41 8 D323 0770
0780 7.8   79 41 8 D323 0780
0790 7.9   79 41 8 D323 0790
0794 7.94 5/16 79 41 8 D323 0794
0800 8.0   79 41 8 D323 0800
0810 8.1   89 47 10 D323 0810
0820 8.2   89 47 10 D323 0820
0830 8.3   89 47 10 D323 0830
0833 8.33 21/64 89 47 10 D323 0833
0840 8.4   89 47 10 D323 0840
0850 8.5   89 47 10 D323 0850
0860 8.6   89 47 10 D323 0860
0870 8.7   89 47 10 D323 0870
0873 8.73 11/32 89 47 10 D323 0873
0880 8.8   89 47 10 D323 0880
0890 8.9   89 47 10 D323 0890
0900 9.0   89 47 10 D323 0900
0910 9.1   89 47 10 D323 0910
0913 9.13 23/64 89 47 10 D323 0913
0920 9.2   89 47 10 D323 0920
0930 9.3   89 47 10 D323 0930
0940 9.4   89 47 10 D323 0940
0950 9.5   89 47 10 D323 0950
0953 9.53 3/8 89 47 10 D323 0953
0960 9.6   89 47 10 D323 0960
0970 9.7   89 47 10 D323 0970
0980 9.8   89 47 10 D323 0980
0990 9.9   89 47 10 D323 0990
0992 9.92 25/64 89 47 10 D323 0992
1000 10.0   89 47 10 D323 1000
1010 10.1   102 55 12 D323 1010
1020 10.2   102 55 12 D323 1020
1030 10.3   102 55 12 D323 1030
1032 10.32 13/32 102 55 12 D323 1032
1040 10.4   102 55 12 D323 1040
1050 10.5   102 55 12 D323 1050
1060 10.6   102 55 12 D323 1060
1070 10.7   102 55 12 D323 1070
1072 10.72 27/64 102 55 12
1080 10.8   102 55 12 D323 1080
1090 10.9   102 55 12 D323 1090
Size Ref. d1 (m7) d1 (INCH) l1 l2 d2 (h6) Item # (货号)
1100 11.0   102 55 12 D323 1100
1110 11.1   102 55 12 D323 1110
1111 11.11 7/16 102 55 12 D323 1111
1120 11.2   102 55 12 D323 1120
1130 11.3   102 55 12 D323 1130
1140 11.4   102 55 12 D323 1140
1150 11.5   102 55 12 D323 1150
1151 11.51 29/64 102 55 12
1160 11.6   102 55 12 D323 1160
1170 11.7   102 55 12 D323 1170
1180 11.8   102 55 12 D323 1180
1190 11.9   102 55 12 D323 1190
1191 11.91 15/32 102 55 12 D323 1191
1200 12.0   102 55 12 D323 1200
1231 12.30 31/64 107 60 14
1250 12.5   107 60 14 D323 1250
1269 12.69 1/2 107 60 14 D323 1269
1280 12.8   107 60 14 D323 1280
1300 13.0   107 60 14 D323 1300
1310 13.10 33/64 107 60 14
1349 13.49 17/32 107 60 14 D323 1349
1350 13.5   107 60 14 D323 1350
1380 13.8   107 60 14 D323 1380
1389 13.89 35/64 107 60 14
1400 14.0   107 60 14 D323 1400
1429 14.29 9/16 115 65 16 D323 1429
1450 14.5   115 65 16 D323 1450
1468 14.68 37/64 115 65 16
1480 14.8   115 65 16 D323 1480
1500 15.0   115 65 16 D323 1500
1508 15.08 19/32 115 65 16
1548 15.48 39/64 115 65 16
1550 15.5   115 65 16 D323 1550
1580 15.8   115 65 16 D323 1580
1588 15.88 5/8 115 65 16 D323 1588
1600 16.0   115 65 16 D323 1600
1650 16.5   123 73 18 D323 1650
1667 16.67 21/32 123 73 18
1680 16.8   123 73 18 D323 1680
1700 17.0   123 73 18 D323 1700
1746 17.46 11/16 123 73 18 D323 1746
1750 17.5   123 73 18 D323 1750
1780 17.8   123 73 18 D323 1780
1800 18.0   123 73 18 D323 1800
1826 18.26 23/32 131 79 20
1850 18.5   131 79 20 D323 1850
1900 19.0   131 79 20 D323 1900
1905 19.05 3/4 131 79 20 D323 1905
1950 19.5   131 79 20 D323 1950
2000 20.0   131 79 20 D323 2000

Application Guide SUTTON TOOLS Carbide Drill D323, DIN6537, 3xd, 140°, Ø3mm – Ø20mm:

ISO VDI Description Condition Hardness Strength Optimal
P 1 Steel – Non-alloy, cast & free cutting (~ 0.15 %C) Annealed 125MPa 440MPa .
P 2 Steel – Non-alloy, cast & free cutting (~ 0.45 %C) Annealed 190MPa 640MPa .
P 3 Steel – Non-alloy, cast & free cutting (~ 0.45 %C) Quenched & Tempered 250MPa 840MPa .
P 4 Steel – Non-alloy, cast & free cutting (~ 0.75 %C) Annealed 270MPa 910MPa .
P 5 Steel – Non-alloy, cast & free cutting (~ 0.75 %C) Quenched & Tempered 300MPa 1010MPa .
P 6 Steel – Low alloy & cast < 5% of alloying elements Annealed 180MPa 610MPa .
P 7 Steel – Low alloy & cast < 5% of alloying elements Quenched & Tempered 275MPa 930MPa .
P 8 Steel – Low alloy & cast < 5% of alloying elements Quenched & Tempered 300MPa 1010MPa .
P 9 Steel – Low alloy & cast < 5% of alloying elements Quenched & Tempered 350MPa 1180MPa .
P 10 Steel – High alloy, cast & tool Annealed 200MPa 680MPa .
P 11 Steel – High alloy, cast & tool Hardened & Tempered 325MPa 1100MPa .
P 12 Steel – Corrosion resistant & cast – Ferritic / Martensitic Annealed 200HB 680MPa
P 13 Steel – Corrosion resistant & cast – Martensitic Quenched & Tempered 240MPa 810MPa .
M 14.1 Stainless Steel – Austenitic Age Hardened 180HB 610MPa
M 14.2 Stainless Steel – Duplex   250HB 840MPa
M 14.3 Stainless Steel – Precipitation Hardening   250MPa 840MPa °
K 15 Cast Iron, Grey (GG) – Ferritic / Pearlitic   180MPa 610MPa .
K 16 Cast Iron, Grey (GG) – Pearlitic   260MPa 880MPa .
K 17 Cast Iron, Nodular (GGG) – Ferritic   160MPa 570MPa .
K 18 Cast Iron, Nodular (GGG) – Pearlitic   250MPa 840MPa .
K 19 Cast Iron, Malleable – Ferritic   130MPa 460MPa .
K 20 Cast Iron, Malleable – Pearlitic   230MPa 780MPa .
N 21 Aluminum & Magnesium, wrought alloy – Non Heat Treatable   60HB 210MPa
N 22 Aluminum & Magnesium, wrought alloy – Heat Treatable Age Hardened 100HB 360MPa
N 23 Aluminum & Magnesium, cast alloy ≤12% Si – Non Heat Treatabl   75HB 270MPa
N 24 Aluminum & Magnesium, cast alloy ≤12% Si – Heat Treatable Age Hardened 90HB 320MPa
N 25 Aluminum & Magnesium, cast alloy >12% Si – Non Heat Treatabl   130HB 460MPa
N 26 Copper & Copper alloys (Brass/Bronze) – Free cutting, Pb > 1   110HB 390MPa
N 27 Copper & Copper alloys (Brass/Bronze) – Brass (CuZn, CuSnZn)   90HB 320MPa
N 28 Copper & Copper alloys (Brass/Bronze) – Bronze (CuSn)   100HB 360MPa
N 29 Non-metallic – Thermosetting & fiber-reinforced plastics
N 30 Non-metallic – Hard rubber, wood etc.
S 31 High temperature alloys – Fe based Annealed 200HB 680MPa
S 32 High temperature alloys – Fe based Age Hardened 280HB 950MPa
S 33 High temperature alloys – Ni / Co based Annealed 250HB 840MPa
S 34 High temperature alloys – Ni / Co based Age Hardened 350HB 1180MPa
S 35 High temperature alloys – Ni / Co based Cast 320HB 1080MPa
S 36 Titanium & Titanium alloys – CP Titanium     400MPa °
S 37.1 Titanium & Titanium alloys – Alpha alloys     860MPa °
S 37.2 Titanium & Titanium alloys – Alpha / Beta alloys Annealed   960MPa °
S 37.3 Titanium & Titanium alloys – Alpha / Beta alloys Age Hardened   1170MPa
S 37.4 Titanium & Titanium alloys – Beta alloys Annealed   830MPa °
S 37.5 Titanium & Titanium alloys – Beta alloys Age Hardened   1400MPa
H 38.1 Hardened steel Hardened & Tempered 45   °
H 38.2 Hardened steel Hardened & Tempered 55HRC
H 39.1 Hardened steel Hardened & Tempered 58HRC
H 39.2 Hardened steel Hardened & Tempered 62HRC
H 40 Cast Iron – Chilled Cast 400MPa 1350MPa .
H 41 Cast Iron Hardened & Tempered 55HRC
