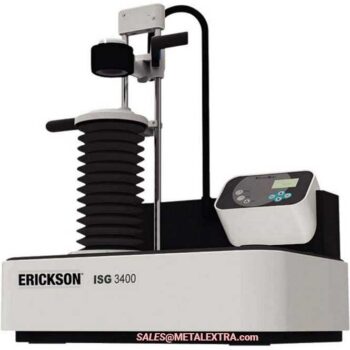

WIDIA Induction Shrink Fit Unit ERICKSON ISG 3400 coil Ø 6–32mm (1/8–1-1/4″)

Gambar hanyalah ilustrasi, bisa berubah sewaktu-waktu. Harga yang tertera disini sebagai referensi tidak mengikat. Harga penawaran sah lewat kuotasi saja.

harga/unit:

Info selengkapnya:

Sales@METALEXTRA.com

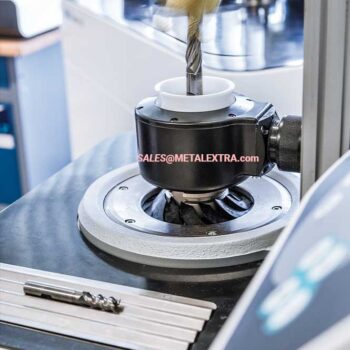

WIDIA Induction Shrink Fit Unit ERICKSON ISG 3400 menawarkan solusi penyetelan holder penjepit tipe Shrink-fit untuk memegang beragam jenis cutting tool dengan presisi dan aman. Unit coil pemanasnya mampu mendukung holder berdiameter Ø 6–32mm (1/8–1-1/4″). Penarikan manual dudukan alat bisa dengam mudah setelah proses pendinginan dan pembersihan selesai. Mesin ini bisa memanaskan holder dengan cepat tanpa aksi pengeringan dan tanpa udara terkompresi jadi Anda tidak perlu operator berkualifikasi tinggi untuk bekerja dengan mesin ini.

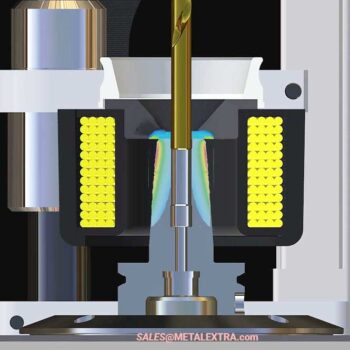

Widia Induction Shrink Fit Unit bekerja dengan menggunakan prinsip panas induksi yang aman dan terkontrol dari mesin shrink fit itu sendiri sambil memperluas diameter bagian dalam bore alat pemegang sehingga pahat alat dapat dimasukkan dengan mudah. Tidak seperti mesin shrink fit lain yang menggunakan input kompresor udara, perangkat praktis ini memiliki sprayer pendingin otomatis yang akan mendinginkan dan membuat lubang bor untuk menahan alat. Alat berat ini menawarkan gaya 44482,22 Newton untuk mencengkeram bit perkakas dengan koneksi yang sangat kaku dan seimbang dengan silinder jepit shrink-fit merek apapun.

Kombinasi dengan unit KENNAMETAL Straight Shank General Purpose TT GP MM-SS MM maupun merek lain, bisa mengubah mesin bubut CNC menjadi mesin penggilingan yang lebih panjang sekaligus memperluas jangkauan pahat pemotong serta pemesinan dalam jarak bebas, dan memungkinkan pemotong penggilingan berdiameter tertentu digunakan pada unit adapter holder yang memiliki fitur through coolant. Kapasitas menyusut pada cutting tool berjenis Carbide bisa dilakuka dari rentang diameter Ø 3–32mm (1 / 8–1-1 / 4 “) dengan koil yang disertakan. Sedangkan, kapasitas susut pada cutting tool berjenis solid HSS Ø 6–32mm (1 / 4–1-1 / 4 “) dengan koil yang disertakan. Namun, Pot pengaturan pemegang alat (V-flange, HSK, KM ™) harus dipesan secara terpisah.

Sejak 1938, Kennametal Inc. Pennsylvania Amerika Serikat, menawarkan solusi metalworking presisi seperti; toolholders, boring bars, milling cutters, indexable drills, carbide drills, carbide endmills, taps dan lainnya. Pastikan kehandalan dan keaslian produk KENNAMETAL dengan membeli di METALEXTRA.COM.

Fitur WIDIA Straight Shank General Purpose TT GP MM-SS MM :

  • Kekuatan penjepitan terbaik di industri tersedia untuk ukuran Metric DIN & ISO M4 – M30, cocok untuk perkakas pemotong karbida dan HSS.

  • Generator frekuensi tinggi 10 kW – siklus panas maksimum 5 detik.

  • 3 x 400V / 16A Eropa / ROW atau 480 / 16A pasokan listrik Amerika Utara.

  • Tidak perlu suplai tekanan udara.

  • 560mm (22 “) D, 800mm (31,5”) W, 950mm (37,5 “) H.

  • Kapasitas menyusut karbida Ø 3–32mm (1 / 8–1-1 / 4 “) dengan koil yang disertakan.

  • Kapasitas susut HSS Ø 6–32mm (1 / 4–1-1 / 4 “) dengan koil yang disertakan.

  • Panjang pengukur toolholder maksimum untuk pendinginan 160mm (6.3 “) untuk HSK63 toolholder.

  • Panjang pemegang alat maksimum untuk memanaskan 400mm (15,75 “) untuk pemegang alat HSK63.

  • Kecilkan dudukan yang pas hingga geometri luar 65mm dengan koil Inver ekstra. Pot pengaturan pemegang alat (V-flange, HSK, KM ™) harus dipesan secara terpisah.

  • Nilai ekonomis yang panjang dari holder dan lebih aman sambil menggunakan parameter yang diprogram sebelumnya.

  • Over-manual parameter yang diprogram sebelumnya, waktu dan daya, untuk memungkinkan penyusutan desain pemegang alat khusus.

  • Sprayer pendingin terintegrasi dengan lengan pendingin untuk pendinginan adaptor yang konsisten dalam waktu 25 detik. (Proses penggantian alat selesai 30 detik).

  • Penarikan manual dudukan alat setelah proses pendinginan dan pembersihan selesai.

  • Tanpa aksi pengeringan – tanpa udara terkompresi jadi Anda tidak perlu operator berkualifikasi tinggi untuk bekerja dengan mesin ini.

Harap dicatat:

Gambar hanya untuk tujuan representasi. Produk mungkin berbeda dari yang ditunjukkan di atas. Diskon% dibulatkan ke Bilangan bulat terdekat. Harga bisa berubah sewaktu-waktu seiring dengan perubahan nilai tukar valuta asing dan program promosi. Untuk lebih jelas silahkan hubungi: Sales@Metalextra.com

Order Guide WIDIA Induction Shrink Fit Unit ERICKSON ISG 3400 coil Ø 6–32mm (1/8–1-1/4″):

 Order number Catalog number Description
5275128 TTISG3400EU induction shrink unit 400V/16A (CE and FC approved) for Europe/ROW
5275038 TTISG3400NA induction shrink unit 480V/16A (UL and CSA approved) for North America
Note:

The Shrink fit Widia machine is compatible for both CNC toolholder, manual milling and lathe as well. As relative forces in a machining operation are important in the design of machine tools. The machine tool and its components must be able to withstand these forces without causing significant deflections, vibrations, or chatter during the operation. There are three principal forces during a turning process:

  • The cutting or tangential force acts downward on the tool tip allowing deflection of the workpiece upward. It supplies the energy required for the cutting operation.The specific cutting force required to cut the material is called specific cutting force.Cutting force is depends on the material.
  • The axial or feed force acts in the longitudinal direction. It is also called the feed force because it is in the feed direction of the tool. This force tends to push the tool away from the chuck.
  • The radial or thrust force acts in the radial direction and tends to push the tool away from the workpiece.
