YG-1 Turning Insert Negative (80˚ ISO) CNMG-UL for Sticky Light Machining

Gambar hanyalah ilustrasi, bisa berubah sewaktu-waktu. Harga yang tertera disini sebagai referensi tidak mengikat. Harga penawaran sah lewat kuotasi saja.

harga/unit:

Info selengkapnya:

Sales@METALEXTRA.com

Categories: ,

YG-1 Turning Insert Negative (80˚ ISO) CNMG-UL menawarkan solusi ekonomis bubut finishing untuk permesinan bubut di material yang keras seperti High Speed Stainless Steel Turning & Heavily Interrupted Mild Steel & Low Carbon Alloyed Steel Turning dan alloy. Pisau insert bubut ini telah dirancang untuk produktivitas yang lebih besar untuk aplikasi dengan mesin bubut dan frais sesuai dengan standar ISO dikecepatan rendah. Anda bisa menggunakan body setang holder bubut merek lain dan cocok digunakan asal saja seri ISO yang serupa.

Pisau bubut YG-1 Turning Insert Negative (80˚ ISO) CNMG-UL dilindungi dengan lapisan coating tipe PVD seperti YG3010, YG3015, YG3020, YG3030 dan YG801  yang merupakan pilihan pertama untuk besi cor nodular, baja karbon dan ulet. Teknologi pelapisan PVD Al2O3 memastikan kehalusan permukaan meningkatkan keausan dengan kandungan aluminium tinggi. Kombinasi dengan material inti HSS menghasilkan peningkatan umur pahat pemotongan yang signifikan disuhu tinggi.

Sejak 1981, YG-1 Cutting tools awalnya bernama Yanggiwon Tools merupakan manufaktur pisau industri terbesar asal Korea Selatan. Pastikan anda memperoleh cutting tool yang terjamin berkualitas asli YG-1 dari METALEXTRA.COM

Fitur YG-1 Turning Insert Negative (80˚ ISO) CNMG-UL for Sticky Light Material:

  • Untuk aplikasi bubut dan turning kecepatan rendah, agar produktivitas lebih besar di material High Speed Stainless Steel Turning & Heavily Interrupted Mild Steel & Low Carbon Alloyed Steel Turning dengan nilai hardness lebih dari 45 HRC.

  • Chipbreaker polos tanpa relief, hanya cocok untuk pembubutan interrupt atau putus-putus dan hantaman.

  • Body setang bubut dan kunci sekrup Hex dijual terpisah

  • Cocok untuk kondisi pemotongan dari kecepatan mesin bubut standar hingga Pemesinan CNC yang berkecepatan tinggi.

  • Awet dan tahan lama lapisan coating tipe PVD seperti YG3010, YG3015, YG3020, YG3030 dan YG801 yang merupakan senyawa lapisan Keramik Alumina Oksida Al2O3 dengan karakteristik material yang sangat baik seperti insulasi listrik yang tinggi, kekuatan mekanik yang tinggi, keausan yang tinggi dan ketahanan terhadap bahan kimia..

  • Ada minimum jumlah pembelian, satu kotak isi 10pcs tipe yang sama.

Harap dicatat:

Gambar hanya untuk tujuan representasi. Produk mungkin berbeda dari yang ditunjukkan di atas. Diskon% dibulatkan ke Bilangan bulat terdekat. Harga bisa berubah sewaktu-waktu seiring dengan perubahan nilai tukar valuta asing dan program promosi. Untuk lebih jelas silahkan hubungi: Sales@Metalextra.com

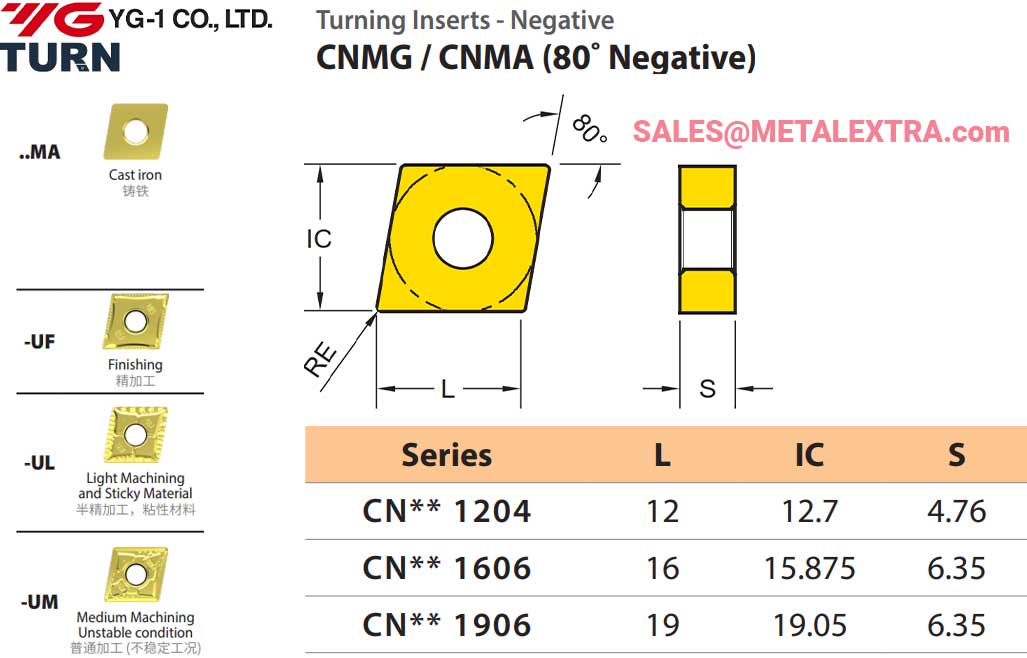

Dimension Guide YG-1 Turning Insert Negative (80˚ ISO) CNMG-UL for Sticky Light Material

Ordering Guide YG-1 Turning Insert Negative (80˚ ISO) CNMG-UL for Sticky Light Material

  P05 P10 P15 P20 P30 P20
K10 K20 M20
Type CNMA CNMG Designation RE Fn
(mm/rev.)		 Ap
(mm)		 YG1001 YG3010 YG3015 YG3020 YG3030 YG801
..MA Cast iron
铸铁		 CNMA 120404 0.4 0.15 ~ 0.5 0.5 ~ 2.5 ● ●
0089 0354
CNMA 120408 0.8 0.15 ~ 0.5 1.0 ~ 3.5 ● ●
0010 0355
CNMA 120412 1.2 0.15 ~ 0.5 1.5 ~ 5.0 ● ●
0011 0356
CNMA 120416 1.6 0.15~0.5 1.5 ~ 5.0 ●
1188
CNMA 160612 1.2 0.15 ~ 0.5 1.5 ~ 5.0 ● ●
0012 0357
CNMA 160616 1.6 0.15 ~ 0.5 2.0 ~ 5.0 ● ●
0446 0447
CNMA 190612 1.2 0.15~0.5 1.5~9.0 ● ●
0989 0990
CNMA 190616 1.6 0.15 ~ 1.0 3.0 ~ 10.0 ● ●
0448 0449
-UF Finishing
精加工		 CNMG 120404 – UF 0.4 0.05 ~ 0.25 0.5 ~ 1.5   ●   ● ● ●
0178 0179 0180 0003
CNMG 120408 – UF 0.8 0.05 ~ 0.25 1.0 ~ 2.5   ● ● ● ●
0189 1027 0190 0191
-UL Light Machining and Sticky Material半精加工，粘性材料 CNMG 120404 – UL 0.4 0.1 ~ 0.3 0.5 ~ 2.0   ●   ● ●
0358 0359 0524
CNMG 120408 – UL 0.8 0.1 ~ 0.3 1.0 ~ 3.0   ●   ● ●
0192 0193 0194
CNMG 120412 – UL 1.2 0.1 ~ 0.3 1.5 ~ 3.5   ●   ● ●
0201 0202 0203
-UM Medium Machining Unstable condition CNMG 120404 – UM 0.4 0.15 ~ 0.3 0.5 ~ 1.5   ●   ● ●
0184 0185 0186
CNMG 120408 – UM 0.8 0.15 ~ 0.3 0.5 ~ 2.0 ● ● ● ● ●
0338 0114 0843 0100 0140
CNMG 120412 – UM 1.2 0.15 ~ 0.3 1.5 ~ 3.0   ●   ● ●
0525 0486 0526



Application Guide YG-1 Turning Insert Negative (80˚ ISO) CNMG-UL for Sticky Light Material

  Vc (m/min.)
ISO VDI 切削速度
Sub Group
分组		 YG1001
Min Max		 YG3010
Min Max		 YG3015
Min Max		 YG3020
Min Max		 YG3030
Min Max		 YG801
Min Max		 YG211
Min Max		 YG213
Min Max		 YG214
Min Max		 YG100
Min Max		 YG10
Min Max
P 1~5 Non-Alloyed Steel 220 480 170 450 170 410 180 380 150 350 120 200 – – – – – – – – – –
6~9 Low-Alloyed Steel 220 420 180 380 130 360 110 350 90 300 70 200 – – – – – – – – – –
10~11 High-Alloyed Steel – – 100 330 80 310 60 300 70 250 – – – – – – – – – – – –
M 12~13 Ferritic & Martensitic – – – – – – – – 120 230 – – 130 230 110 180 80 150 – – – –
14 Austenitic Stainless Steel 奥氏体不锈钢 – – – – – – – – 80 200 – – 100 200 40 130 30 120 – – – –
K 15~16 Grey Cast Iron 170 420 120 300 – – – – – – – – – – – – – – – – – –
17~18 Nodular Cast Iron 120 410 120 280 – – – – – – – – – – – – – – – – – –
N 21~30 Non-Ferrous Metals (Al) – – – – – – – – – – – – – – – – – – 3,501,200 250 800
S 31~37 Superalloys &Titanium – – – – – – – – 35 80 – – 30 90 20 40 20 40 – – – –
H 38~41 Hard Materials – – – – – – – – – – – – – – – – – – – – – –
