INSIZE Plain Plug Gauge Metric 4124 dirancang sebagai alat ukur limit gauge untuk perbandingan presisi sesuai dengan Standard Jerman terbaru DIN 7150-2:2007-02. Setiap unit plug gauge ini bisa digunakan untuk memeriksa lubang pin fastener atau uji GO dan NO GO. Fungsi plain plug gauge ini mirip seperti pin gauge dengan diameter dan toleransi lebih besar.

Dalam fabrikasi produk yang menggunakan fastener dan mirip dengan alat pengukur block gauge, Plug gauge ini dijual dengan nilai akurasi yang berbeda. Semakin tinggi grade, semakin rendah varians yang diijinkan dari diameter nominal.

Toleransi diameter INSIZE Plain Plug Gauge Metric 4124 ini bervariasi, dalam setiap tingkatan, berdasarkan pada diameter nominal. Standar thread dari ISO menetapkan bahwa pengukur ulir harus mulai di bawah batas produk berulir dan diizinkan untuk memakai sedikit di luar diameter batas produk tersebut.

Sejak 1995, INSIZE merupakan manufaktur alat ukur yang sangat bervariatif dengan harga yang sangat terjangkau. Keaslian produk INSIZE hanya terjamin jika anda memperolehnya dari Metalextra.com.

Fitur INSIZE Plain Plug Gauge Metric 4124 :

  • Standard DIN7150-2 CLASS H7 tersedia dari M2 hingga ukuran M100.

  • Setiap limit gauge presisi ini tersedia 2 tipe; Type A (Go Gauge + NOGO Gauge) dan Type B (tanpa NOGO gauge)

  • Terbuat dari material Tool steel keras dengan hardness HRC 60±2, Material: ohms (oil hardened non-shrinking steel)

  • Alat ukur Go dan No Go dijual sepaket dalam setiap pemesanan Plain Gauge 4124

  • Dilengkapi dengan sertifikat kalibrasi pabrikan.

Harap dicatat:

Gambar hanya untuk tujuan representasi. Produk mungkin berbeda dari yang ditunjukkan di atas. Diskon% dibulatkan ke Bilangan bulat terdekat. Harga bisa berubah sewaktu-waktu seiring dengan perubahan nilai tukar valuta asing dan program promosi. Untuk lebih jelas silahkan hubungi: Sales@Metalextra.com

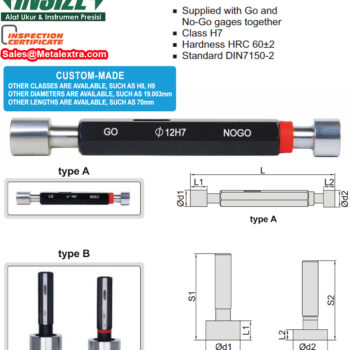

Dimension INSIZE Plain Plug Gauge Metric 4124 DIN7150-2:

H7 Size Tolerance INSIZE Plain Plug Gauge Metric 4124 DIN7150-2:

Diameter ød Size tolerance of Go gage (μm) Size tolerance of No-Go gage (μm) L1 L2 L S1, S2
>2, <3 +0.5 / +2.5 +9/+11 6.5 4.5 62 –
>3, <6 +0.75 / +3.25 +10.75/+13.25 8 6 74 –
>6, <10 +0.75 / +3.25 +13.75/+16.25 10 7 87 –
>10, <14 +1 / +4 +16.5/+19.5 12 8 99 –
>14, <18 +1 / +4 +16.5/+19.5 14 10 114 –
>18, <24 +1 / +5 +19/+23 16 12 132 –
>24, <30 +1 / +5 +19/+23 18 14 136 –
>30, <40 +1.5/+5.5 +23 / +27 20 15 155 –
>40, <50 +1.5/+5.5 +23 / +27 25 18 169 –
>50, <65 +1.5/+6.5 +27.5 / +32.5 30 18 – 164152
>65, <80 +1.5/+6.5 +27.5 / +32.5 35 25 – 169159
>80, <100 +2/+8 +32 / +38 35 25 – 169159

INSIZE Fine Thread Plug GO/NOGO Gauge Metric 4139 ISO1502 ø2mm – ø16mm :

Product Code ø Diameter (mm) Type
4124-2 2 A
4124-3 3 A
4124-4 4 A
4124-5 5 A
4124-6 6 A
4124-7 7 A
4124-8 8 A
4124-9 9 A
4124-10 10 A
4124-11 11 A
4124-12 12 A
4124-13 13 A
4124-14 14 A
4124-15 15 A
4124-16 16 A

INSIZE Fine Thread Plug GO/NOGO Gauge Metric 4139 ISO1502 ø17mm – ø31mm :

Product Code Diameter (mm) Type
4124-17 17 A
4124-18 18 A
4124-19 19 A
4124-20 20 A
4124-21 21 A
4124-22 22 A
4124-23 23 A
4124-24 24 A
4124-25 25 A
4124-26 26 A
4124-27 27 A
4124-28 28 A
4124-29 29 A
4124-30 30 A
4124-31 31 A

INSIZE Fine Thread Plug GO/NOGO Gauge Metric 4139 ISO1502 ø32mm – ø46mm :

Product Code Diameter (mm) Type
4124-32 32 A
4124-33 33 A
4124-34 34 A
4124-35 35 A
4124-36 36 A
4124-37 37 A
4124-38 38 A
4124-39 39 A
4124-40 40 A
4124-41 41 A
4124-42 42 A
4124-43 43 A
4124-44 44 A
4124-45 45 A
4124-46 46 A

INSIZE Fine Thread Plug GO/NOGO Gauge Metric 4139 ISO1502 ø47mm – ø100mm :

Product Code Diameter (mm) Type
4124-47 47 A
4124-48 48 A
4124-49 49 A
4124-50 50 A
4124-52 52 B
4124-55 55 B
4124-60 60 B
4124-65 65 B
4124-70 70 B
4124-75 75 B
4124-80 80 B
4124-85 85 B
4124-90 90 B
4124-95 95 B
4124-100 100 B
