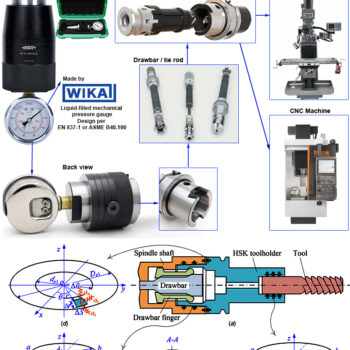

INSIZE Dial Spindle Drawbar Force Gauge RFS-HSK (Arbor Pull-back Dynamometer, Test min; 800 Rpm) Range; ⌀HSK20A – ⌀HSK160F

Rp8.500.000

INSIZE Dial Spindle Drawbar Force Gauge RFS-HSK menawarkan solusi praktis penyetelan torsi ikat terukur dan mengecek keseimbangan cutting tool pada arbor dan drawbar pada mesin milling merek apapun yang menggunakan adapter collet HSK sesuai standard Jerman DIN ISO 7388-2.

Ketika toolholder dijepit ke dalam spindel HSK, gaya drawbar menghasilkan kontak logam-ke-logam yang kuat antara shank dan ID unit penjepit. Penerapan tambahan gaya drawbar secara positif akan mengunci kedua elemen menjadi sambungan dengan tingkat kekakuan radial dan aksial yang tinggi. Saat collet HSK berputar, mekanisme penjepitan memperoleh gaya sentrifugal. Jadi desain HSK sebenarnya memanfaatkan gaya sentrifugal untuk memperkuat kekuatan sambungan. Gaya sentrifugal juga menyebabkan dinding tipis betis memutar secara radial lebih cepat dibandingkan dinding spindel. Hal ini berkontribusi pada sambungan yang aman dengan menjamin kontak yang kuat antara betis dan spindel yang digunakan dalam alat mesin kontrol digital CNC, mesin machining center dan unit manufaktur presisi.

Mekanisme uji torsi bertekanan pada INSIZE Dial Spindle Drawbar Force Gauge RFS-HSK ini dilakukan oleh bantuan prinsip tekanan oli hidrolis pada Dial Hydraulic pressure gauge buatan WIKA Jerman. Setelah dipasang, anda mesti periksa kembali apakah sudah pas dijepit arbor mesin sebelum menghidupkan daya mesin milling. Pada saat akan melakukan kalibrasi pada mesin, pastikan kecepatan putar mesin saat pengujian juga tidak boleh melebihi 800 rpm. Harap perhatikan bahwa harga yang tertera di website ini merupakan referensi untuk INSIZE RFS-HSK20A.

Sejak 1995, INSIZE merupakan manufaktur alat ukur yang sangat bervariatif dengan harga yang sangat terjangkau. Keaslian produk INSIZE hanya terjamin jika anda memperolehnya dari Metalextra.com.

Fitur INSIZE Dial Spindle Tension Meter RFS-BT :

  • Uji kekuatan torsi chuck terbaik di industri tersedia untuk ukuran Metric DIN & ISO 12164-3.

  • Pilihan model lengkap dalam rentang ⌀HSK20A – ⌀HSK160F

  • Cocok untuk uji pada mesin apapun yang menggunakan perkakas pemotong karbida dan HSS seperti face mill, shell mill, shoulder mill, fly cutter, boring bar, Spade drill dan holdernya.

  • Menggunakan Dial Hydraulic pressure gauge dari WIKA Jerman dengan rentang  0~60kg/cm² ~150kg/cm² ~250kg/cm² (tergantung model)

  • Skala jarum dial tekanan pengukur : 1 kg / cm² = 10kg = 100 N

  • Nilai ekonomis yang panjang dari holder karena terbuat dari material alloy steel seperti Chuck HSK tooling buatan merek ternama Kyocera, Diebold, Kennametal, Erickson, Vertex dan lainnya
  • Struktur mekanik hidrolik untuk stabilitas tinggi dengan fitur penggantian oli

  • Cocok untuk tes komponen pada mesin milling NC dan machining center merek apapun seperti Mazak, Okuma, Bridgeport dan lainnya

  • Pengiriman standar termasuk unit set, kotak hard case dan sertifikasi pabrikan (tergantung stok)

Harap dicatat:

Gambar hanya untuk tujuan representasi. Produk mungkin berbeda dari yang ditunjukkan di atas. Diskon% dibulatkan ke Bilangan bulat terdekat. Harga bisa berubah sewaktu-waktu seiring dengan perubahan nilai tukar valuta asing dan program promosi. Untuk lebih jelas silahkan hubungi: Sales@Metalextra.com
