LAMINA Drill Bodies SPMG Multi-Mat 2xD ø12.5mm – ø41mm

Harga penawaran

Pisau bor modular LAMINA Drill Bodies SPMG Multi-Mat 2xD menawarkan pilihan ekonomis untuk aplikasi pengeboran yang berat ketika stabilitas dan keandalan diperlukan. Mata bor ini menggunakan sistem modular dan gagang straight shank dengan mata insert bisa dilepas dan diganti-ganti sesuai kebutuhan dan jenis material yang akan dibor. Tersedia untuk diameter ø12.5mm hingga ø41mm pada pengeboran maksimum 2 x diameter shank gagang.

Anda bisa menggunakan mata bor LAMINA Drill Bodies SPMG Multi-Mat 2xD ini untuk aplikasi di mesin manual, semi-CNC milling, Drill press, mesin bubut atau lathe dan kombinasi pada machining center yang sudah fuil multi-axis CNC. Mata bor buatan Swiss ini secara komprehensif tersedia berdasarkan size chart mencantumkan metrik bersama dengan ukuran insert tipe SPMG yang diperlukan.

Sejak 2001, LAMINA TECHNOLOGIES Cutting tools merupakan manufaktur pisau industri inovatif asal kota Yverdon-les-Bains di Switzerland. Pastikan anda memperoleh cutting tool yang terjamin berkualitas asli LAMINA TECHNOLOGIES dari METALEXTRA.COM.

Fitur LAMINA Drill Bodies SPMG Multi-Mat 2xD:

  • Pengeboran pada material steel, stainless steel, and cast iron.
  • Straight Shank dengan 2 Flange atau ulir dari helix bergelang tunggal untuk kekakuan dan ketahanan yang maksimum tersedia diameter ø12.5mm – ø41mm

  • Saluran pendingin internal sehingga mampu untuk pengeboran dengan kedalaman 2 x D drilling depths.

  • Dudukan Alat insert keals ISO tipe SPMG Flanged Cylindrical dan 0° Flat Shank menjadikan bor modular yang menawarkan kinerja yang biasanya dicapai dengan bor karbida padat dengan dudukan insert yang kaku memungkinkan penggunaan yang fleksibel dan masa pakai alat yang sangat tinggi.

  • Sistem pengeboran Multi-Mat menggunakan insert sekali pakai – tanpa biaya rekondisi, kinerja yang konsisten, dan logistik alat yang berkurang secara signifikan dibandingkan dengan solusi pengeboran yang solid dan harus diasah.

  • Dilengkapi saluran pendingin canggih dengan dua lubang keluar pendingin di setiap dudukan.

  • Insert dijual terpisah, perhatikan jenis insert yang ingin digunakan!

  • Mudah diaplikasikan dengan mata ulir yang bisa yang dipoles untuk evakuasi chip yang lebih baik.

Harap dicatat:

Gambar hanya untuk tujuan representasi. Produk mungkin berbeda dari yang ditunjukkan di atas. Diskon% dibulatkan ke Bilangan bulat terdekat. Harga bisa berubah sewaktu-waktu seiring dengan perubahan nilai tukar valuta asing dan program promosi. Untuk lebih jelas silahkan hubungi: sales@Metalextra.com

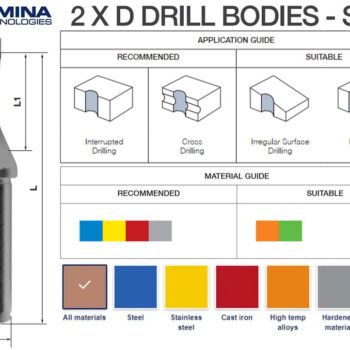

Dimension Guide KENNAMETAL Modular Drill KenTIP FS 1.5xD ø6-19 mm:

Order Guide LAMINA Drill Bodies SPMG Multi-Mat 2xD ø12.5mm – ø41mm:

INSERT TYPE DRILL BODIES D d L L1 CATALOG #
SPMG 050204 LT DR125 S05-2D 12.5 20 94 26 M2003704
LT DR130 S05-2D 13.0 20 94 26 M2003705
LT DR135 S05-2D 13.5 20 96 28 M2003706
LT DR140 S05-2D 14.0 20 96 28 M2003707
LT DR145 S05-2D 14.5 20 99 30 M2003708
LT DR150 S05-2D 15.0 20 99 30 M2003709
SPMG 060204 LT DR160 S06-2D 16.0 25 108 32 M2003247
LT DR170 S06-2D 17.0 25 110 34 M2003248
LT DR175 S06-2D 17.5 25 113 36 M2003695
LT DR180 S06-2D 18.0 25 113 36 M2003249
LT DR185 S06-2D 18.5 25 115 38 M2003696
LT DR190 S06-2D 19.0 25 115 38 M2003250
LT DR200 S06-2D 20.0 25 119 40 M2003251
LT DR210 S06-2D 21.0 25 121 42 M2003252
SPMG 07T308 LT DR220 S07-2D 22.0 25 123 44 M2003253
LT DR230 S07-2D 23.0 32 131 46 M2003255
LT DR240 S07-2D 24.0 32 134 48 M2003256
LT DR250 S07-2D 25.0 32 137 50 M2003257
LT DR260 S07-2D 26.0 32 139 52 M2003258
LT DR265 S07-2D 26.5 32 141 54 M2003698
LT DR270 S07-2D 27.0 32 141 54 M2003259
SPMG 090408 LT DR280 S09-2D 28.0 32 144 56 M2003260
LT DR290 S09-2D 29.0 32 146 58 M2003261
LT DR295 S09-2D 29.5 32 151 60 M2003699
LT DR300 S09-2D 30.0 32 151 60 M2003262
LT DR310 S09-2D 31.0 32 154 60 M2003263
LT DR320 S09-2D 32.0 32 156 64 M2003264
LT DR330 S09-2D 33.0 32 159 66 M2003265
SPMG 110408 LT DR340 S11-2D 34.0 40 171 68 M2003710
LT DR350 S11-2D 35.0 40 174 70 M2003711
LT DR360 S11-2D 36.0 40 177 72 M2003712
LT DR370 S11-2D 37.0 40 180 74 M2003713
LT DR380 S11-2D 38.0 40 183 76 M2003714
LT DR390 S11-2D 39.0 40 185 78 M2003715
LT DR400 S11-2D 40.0 40 188 80 M2003716
LT DR410 S11-2D 41.0 40 191 82 M2003717

Spare Part Guide LAMINA Drill Bodies SPMG Multi-Mat 2xD ø12.5mm – ø41mm:

DRILL BODY SPARE PARTS PER INSERT KEY SCREW
SPMG 050204 NN LT 30 M2004169 M2003820
SPMG 060204 NN LT 30 M2004169 M2003823
SPMG 07T308 NN LT 30 M2002912 M2003824
SPMG 090408 NN LT 30 M2000602 M2003821
SPMG 110408 NN LT 30 M2000602 M2003822



Application & Machining Parameter Guide LAMINA Drill Bodies SPMG Multi-Mat 2xD ø12.5mm – ø41mm:

Material
Group
Gr. N° VDI
Group
Material
Examples
Hardness SPMG 050204 NN SPMG 060204 NN SPMG 07T308 NN SPMG 090408 NN SPMG 110408 NN Cutting Speed – LT 30
Feed [mm/z] Feed [mm/z] Feed [mm/z] Feed [mm/z] Feed [mm/z] Vc [m/min]
min max min max min max min max min max min max
Non Alloyed 1 1 C35, Ck45, 1020, 1045,
1060, 28Mn6
125 HB 0.04 0.09 0.04 0.09 0.06 0.11 0.06 0.11 0.08 0.14 180 270
2 190 HB 230
3 250 HB 200
Low Alloyed 2 4, 6 42CrMo4, St50, Ck60, 4140,
4340, 100Cr06
180 HB 0.04 0.09 0.04 0.09 0.06 0.11 0.06 0.11 0.07 0.14 120 230
5, 7 230 HB 190
6 280 HB 100 170
8 350 HB 0.04 0.09 0.04 0.09 0.06 0.11 0.06 0.11 0.07 0.12 150
High Alloyed 3 10 X40CrMoV5, H13, M42, D3, S6-5-2, 12Ni19 220 HB 0.05 0.09 0.05 0.09 0.09 0.11 0.09 0.11 0.07 0.12 70 170
10 280 HB 150
11 320 HB 0.05 0.08 0.05 0.08 0.09 0.10 0.09 0.10 0.07 0.11 60 130
11 350 HB 100
Austenitic 4 14 304, 316, X5CrNi18-9 180 HB 0.04 0.09 0.04 0.09 0.06 0.11 0.06 0.11 0.06 0.11 170 230
14 240 HB 0.05 0.05 0.09 0.09 0.09 120 210
Duplex 5 14 X2CrNiN23-4, S31500 290 HB 0.05 0.08 0.05 0.08 0.09 0.10 0.09 0.10 0.06 0.10 70 120
14 310 HB 0.09 120
Ferritic & Martensitic 6 12 410, X6Cr17,
17-4PH, 430
200 HB 0.05 0.08 0.05 0.08 0.09 0.10 0.09 0.10 0.09 0.10 100 150
13 42 HRc 0.04 0.07 0.04 0.07 0.06 0.09 0.06 0.09 0.06 0.09 60 100
Grey 7 15 GG20, GG40, EN-GJL-250, N030B 150 HB 0.07 0.09 0.07 0.10 0.10 0.12 0.10 0.12 0.10 0.15 150 230
15 200 HB 210
16 250 HB 170
Malleable & Nodular 8 17, 19 GGG40, GGG70, 50005 150 HB 0.07 0.09 0.07 0.10 0.10 0.12 0.10 0.12 0.10 0.14 120 200
17, 19 200 HB 170
18, 20 250 HB 150
Fe, Ni & Co based 9 31, 32 Incoloy 800 240 HB 0.04 0.07 0.04 0.07 0.06 0.09 0.06 0.09 0.06 0.10 30 40
33 Inconel 700 250 HB
34 Stellite 21 350 HB 20 40
Ti based 10 36 TiAl6V4 0.04 0.07 0.04 0.07 0.06 0.09 0.06 0.09 0.06 0.09 40 60
37 T40 30 40
Steel 11 38 X100 CrMo13, 440C, G-X260Ni- Cr42 45 HRc 0.04 0.07 0.04 0.07 0.06 0.09 0.06 0.09 0.06 0.09 50 90
38 50 HRc 40 70
38 55 HRc 30 60
Chilled Cast Iron 12 40 Ni-Hard 2 400 HB 0.04 0.07 0.04 0.07 0.06 0.09 0.06 0.09 0.06 0.09 40 60
White Cast Iron 13 41 G-X300CrMo15 55 HRc 0.04 0.07 0.04 0.07 0.06 0.09 0.06 0.09 0.06 0.09 30 50
Aluminium 14 25 AlSi12 130 HB 0.04 0.09 0.04 0.09 0.06 0.11 0.06 0.11 0.06 0.11 200 400
