Plug Gage fungsinya apa?

Pembuatan lubang dalam rancang bangun komponen mesin maupun pada industri pembuatan fastener tentu memerlukan kepastian dan akurasi dalam menentukan diameter presisi. Lubang berdiameter 0.5mm yang dibuat berkali-kali misalnya, tentu mengalami variasi dan koreksi pengecekan secara berkala agar diameter lubangnya bisa dipastikan konsisten. Dalam artikel ini, kita bahas secara ringkas tentang Plug Gage dan fungsinya.

PLUG GAGE FUNGSINYA APA?

Secara umum, Plug Gauge memiliki bentuk dan cara pakai yang mirip dengan alat uji pin Gauge. Namun, plug gauge memiliki 2 tipe yang berbeda, yaitu Thread plug gauge san Plug gauge biasa. Alat uji Plug gauge ink dikenal sebagai alat kerja tangan atau hand tool bertipe Go / No-Go gauge. Alat inspeksi ini merupakan alat uji dimensi yang paling mendasar untuk memeriksa toleransi benda kerja terhadap ukuran yang diizinkan melalui tes go / no-go. Nama Go/Nogo ini berasal dari dua tes: pemeriksaan melibatkan benda kerja yang harus lulus satu tes (Go) dan gagal tak terpakai (No-Go).

Plug Gage untuk inspeksi secara umum sebaiknya dibeli dalam ukuran perset agar bisa disimpan dan digunakan sesuai kebutuhan.

PLUG GAUGE KAPAN DICIPTAKAN?

Alat ukur plug gauge maupun thread plug gauge merupakan salah satu dari Standarisasi Limit gauge yang saat ini kita kenal. Alat ukur uji dimensi lubang ini sebenarnya merupakan produk peralihan dari revolusi industri ke dua dan ke tiga, yaitu produksi massal. Produksi massal merupakan bidang ilmu teknik manufaktur yang beragam, tetapi umumnya dapat dikontraskan dengan produksi kerajinan tangan yang melibatkan banyak pekerja operator mesin dengan supply chain manufaktur terdistribusi.

Beberapa teknik produksi massal, seperti ukuran standar dan jalur produksi memang sudah ada sejak abad ke 17, saat James Watt menemukan mesin uap dan teknologi casting yang tumbuh pada era revolusi Industri pertama. Namun pada masa itu komponen sekrup buatan industri militer inggris tidak akan cocok dengan ring dan sekrup buatan Amerika Serikat, begitupula sebaliknya.

Awalnya, setiap negara saling industri merasa paling benar dan membuat standar sendiri, hingga akhirnya standar teknologi standarisasi produksi massal tumbuh karena perang dunia kedua. Saat itu negara Inggris bersekutu dengan Amerika Serikat dan membutuhkan komponen sekrup dan baut yang saling cocok agar mudah diperbaiki di medan perang. Inilah kenapa produk engineering teknik yang vital seperti produk fastener menjadi fokus dari pengembangan alat ukur Go/NoGo gauge, yaitu agar produksi massal modern dimungkinkan.

Dalam manufaktur massal moderen, komponen yang dirangkai oleh manufakur sebagian besar merupakan produk yang disuplai oleh kontraktor dan partner yang terstandar dan memiliki sertifikasi produk yang diakui luas.

Metode ini awalnya disempurnakan oleh Henry Ford di Amerika Serikat yang kemudian diterapkan manufaktur Jepang dan Jerman untuk industri otomotif. Pin gauge paling cocok untuk pengecekan dalam sistem produksi fastener yang cepat dan operator dengan skill inspeksi minim namun memiliki shift kerja berganda.

Sistem standarisasi internasional lintas batas negara baru diperkenalkan seiring dengan perkembangan alat kerja, alat mesin dan teknik-teknik dalam revolusi industri yang kedua. Untuk menghasilkan komponen industri yang kemudian dapat dipertukarkan dan dijual untuk manufaktur lain, awalnya sekrup dan produk fastener dikembangkan pada pertengahan abad ke 19 agar saling cocok dan pas digunakan.

Proses pembuatan lubang dengan pengeboran juga perlu diukur dimensi lubangnya sebelum diproses lagi dengan pisau countersink maupun proses tapping pembuiatan ulir sekrup pengunci fastener. Pin Gauge bisa digunakan untuk menguji lubang tembus maupun lubang tak tembus atau Blind bore.

PLUG GAUGE CARA PAKAINYA

Plug Gauge merupakan seperangkat alat uji dimensi batas Limit Gauge Go / No-Go yang berfungsi untuk menentukan apakah bagian yang diukur berada dalam batas toleransi yang ditentukan. Seperangkat alat ukur batas Go / No-Go juga dikenal dengan istilah G/NG.

Metode penggunaan plug gauge hampir mirip dengan pemakaian pin Gauge karena sama-sama merupakan bagian integral dari proses kualitas yang digunakan dalam industri manufaktur untuk memastikan kecocokan yang dapat dipertukarkan bagian antara proses atau bahkan antara produsen, suplier dan subkontraktor yang berbeda. Alat uji ukuran diameter lubang ini dibuat untuk inspeksi cepat dan sederhana sesuai ukuran batas pekerjaan yang akan diukur. Salah satu sisi atau ujung pengukur dibuat agar sesuai dengan maksimum dan ujung lainnya ke ukuran minimum yang diizinkan. Fungsi pengukur Limit Gauge ini juga untuk menentukan apakah dimensi sebenarnya dari pekerjaan berada di dalam atau di luar batas yang ditentukan.

PIN GAUGE merupakan alat uji bentuk pin sesuai dengan ukuran tetap dengan tepat. Tujuan utama dari PIN GAUGE adalah untuk mengukur dan memeriksa diameter lubang sebelum proses threading pembuatan ulir sekrup, juga dapat digunakan sebagai batang uji untuk pengukuran deviasi geometris.

GO/NOGO GAGE BEDANYA DENGAN PLUG GAGE APA?

Walaupun masih tergolong sebagai kategori dari Go/No Go Gage, Plug Gauge ini tersedia dalam beragam pilihan material dan toleransi standar industri yang diterapkan. Oleh karena itu, sertifikasi yang digunakan akan mempengaruhi ukuran graduasi ragam untuk pengukuran go / no-go presisi dari ukuran dan kedalaman lubang, memeriksa lokasi dan jarak lubang, dan menyetel mikrometer.

Jika industri anda memiliki tuntutan toleransi yang tinggi dan memang memiliki budget yang tinggi, thread depth plug gauge digital ini mampu memberikan solusi ukur yang terbaik.

Rangkaian Plug gauge juga bisa digunakan dengan jig atau alat bantu ukur yang lain. Baik Thread plug gauge maupun plug gauge memang digunakan untuk menguji akurasi diameter lubang, hasil pengeboran sebelum proses pembuatan threading ulir sekrup atau proses tapping lanjutan.

Untuk pengujian akurasi ulir sekrup dengan cepat, anda bisa menggunakan thread plug gauge ini dengan chuck alat kerja bor atau driver obeng elektrik.

Plug gauge dan Limit Gauge baik tipe solid maupun fluida ini sesuai untuk produksi massal dengan siklus pengujian cepat pada suku cadang presisi, meskipun metode kualitas yang lebih modern menyarankan prosedur ini harus diganti dengan Limit Gauge fluida yang sudah memiliki Statistical Process Control (SPC) dan juga kombinasi dengan sistem automation yang cepat dan praktis. Metode ini juga dapat digunakan untuk ruang inspeksi terbuka, dan terbatas menggunakan blok gauge maupun komparasi presisi sebagai master untuk alat ukur lain.

Satu set pin gage dari 1,550–6,725 mm tidak ada bedanya dengan plug Gage.

Plug gauge juga bisa digunakan tidak hanya untuk mengukur dan menguji besaran diameter lubang tetapi juga jarak dan kedalaman lubang tersebut. Tentu saja baik Thread plug gauge maupun plug gauge tipe solid dan polos tetap ymembutuhkan pasangan ring gauge agar bisa dicek dan dikomparasi toleransi dimensinya.

JENIS LIMIT GAUGE LAIN

Plug gauge membutuhkan pasangan ring gauge agar bisa dicek dan dikomparasi toleransi dimensinya. Secara umum, Limit gauge ada dua tipe; yaitu tipe solid dan tipe fluida. Tipe fluida menggunakan prinsip tekanan udara maupun gas untuk mengukur toleransi yang bisa dicatat dan diukur dengan Statistical Process Control (SPC) yang bisa disusun di Microsoft Excel maupun Libre Office spreadsheet.

Air micrometer display ini menggunakan probe tipe plug gauge yang memiliki lubang kecil untuk meniupkan udara bertekanan sesuai prinsip fisika fluida.

Tipe solid ini sebetulnya hanyalah menguji kecocokan dan tidak bisa mengukur ataupun tidak mengembalikan ukuran atau pengukuran aktual dalam arti konvensional. Kedua jenis Limit Gauge ini  menguji parts yang dapat diterima (bagian tersebut dalam toleransi dan dapat digunakan) atau tidak dapat diterima (bagian harus ditolak).

Pin Gauge tipe NOGO atau NG bisa digunakan untuk mengecek dengan cepat komponen presisi berdasarkan nilai default kalibrasinya. Sebenarnya Pin Gauge dan sebagian besar jenis limit gauge mengurangi resiko “Feeling” untuk merasakan toleransi diameter.

Pada dasarnya ada dua pengukur terpisah atau gabungan untuk setiap fitur yang akan diukur. Satu pengukur harus sesuai di dalam fitur Go, dan yang kedua No Go. Dengan kata lain pengukur GO harus sesuai di dalam / di luar fitur, pengukur NO GO tidak boleh. Jika pengukur GO tidak cocok, toleransi berada di atas toleransi logam maksimum. Jika pengukur NO GO berlaku, fitur di bawah toleransi logam minimum.

Pin Gauge tipe GO bisa digunakan untuk mengecek dengan cepat komponen presisi berdasarkan nilai default kalibrasinya. Sebenarnya Pin Gauge dan sebagian besar jenis limit gauge bukanlah alat ukur namun hanya sebagai alat uji inspeksi yang mempermudah seleksi benda komponen kerja. “Feeling” untuk merasakan toleransi itu juga masih dibutuhkan.

Akurasi pin Gage sesuai standar ISO 1502 menetapkan standar untuk ulir sekrup dan mengukur untuk mengujinya. Itu menetapkan atribut T sebagai pergi untuk diameter utama dan atribut Z sebagai tidak pergi untuk diameter pitch. Alat inspeksi memiliki dua komponen berulir. Misalnya, akan ada dua bagian wanita pada pengukur untuk menguji benda kerja laki-laki berulir seperti sekrup. Jika diameter utama sekrup terlalu besar, itu tidak akan cocok dengan ulir uji T sama sekali (gagal ) .Jika diameter utama terlalu kecil, cocok ceroboh (gagal). Jika ulir telah dipotong terlalu dalam, itu sekrup ke dalam ulir uji Z (gagal). Jika pas benar dan hanya melakukan sekitar tiga putaran, pas benar (lulus).

Pin Gage tipe GO dengan toleransi yang sangat kecil tentu mudah saja digunakan selama lubang yang diuji memiliki diameter dengan perkiraan toleransi yang sesuai.

Alat uji dimensi tetap seperti Limit Gauge secara spesifik terdiri dari: Plug gauge, Thread plug gauge, Pin gauge, Snap gauge, thread ring gauge, plain ring ring gauge, plain plug gauge. Namun, secara umum, jenisnya adalah: 1. Plug Gauge 2. Pin Gauge 3. Gauge Snap 4. Gauge Ring 5. Gauge Calliper 6. Gauge Tebal atau Feeler 7. Radius atau Fillet Gauge 8. Screw Pitch Gauge.

Type # 1. Plug Gauge:

Pengukur Plug Gauge adalah jenis alat uji ukur silinder, yang digunakan untuk memeriksa keakuratan lubang. Pengukur Plug Gauge memeriksa apakah seluruh diameter berada dalam toleransi yang ditentukan atau tidak. Pengukur Plug Gauge ‘Go’ adalah ukuran batas bawah lubang sementara pengukur Plug Gauge ‘No-Go’ sesuai dengan batas tinggi lubang.

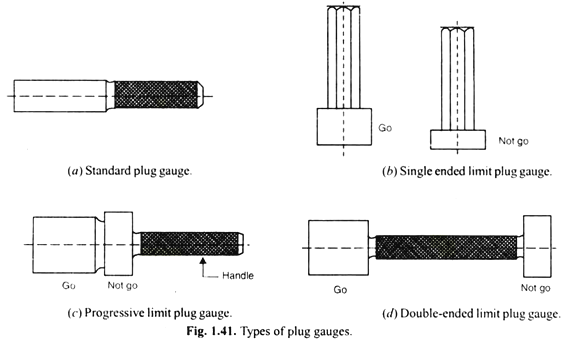

The various plug gauges are shown in figure 1.41:

Prinsip pengujian Plug Gauge sederhana. Part yang diuji diperiksa tanpa menggunakan tekanan dan harus mampu berdiri di dalam lubang tanpa jatuh.

Type # 2. Pin Gauge:

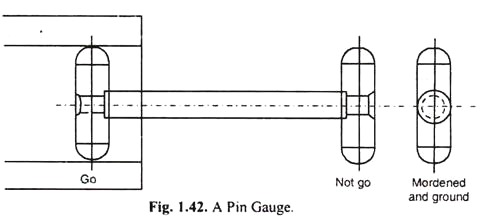

Ketika lubang yang akan diperiksa lebih besar dari 75mm, seperti silinder komponen mobil, akan lebih mudah untuk menggunakan pengukur pin seperti yang ditunjukkan pada Gambar 1.42. Selama pengukuran, pengukur ditempatkan memanjang melintasi lubang silinder dan pengukuran dilakukan. sangat berguna dalam pengujian ambang toleransi presisi lebar alur maupun diameter lubang slot.

Type # 3. Air plug Gauge:

Alat uji GO/NOGO seperti Air Plug Gauge menggunakan tekanan udara dari kompresor dan display unit untuk melihat tahanan udara dilubang yang dicek. Cara pengujian dengan air micrometer display ini sangat cocok untuk digunakan di area produksi pabrik yang memiliki banyak operator yang kurang berpengalaman.

Alat uji dimensi air micrometer menggunakan thread plug gauge maupun plug gauge untuk pengujian GO/NOGO secara cepat. Alat uji dimension ini bisa juga dikembangkan sebagai alat ukur cepat dengan sistem integrasi otomasi.

KESIMPULAN:

Alat uji GO/NOGO seperti Plug Gauge sangat cocok untuk digunakan di area produksi pabrik yang memiliki banyak operator yang kurang berpengalaman. Pin Gage bisa digunakan oleh siapapun karena memerlukan sedikit keterampilan atau interpretasi untuk menggunakan secara efektif dan memiliki sedikit, jika ada, bagian yang bergerak menjadi rusak di lingkungan produksi yang terbuka dan kurang bersih. Pin gauge juga sering digunakan bergantian dengan Plug Gauge maupun master block atau block gauge sebagai komparasi dimensi.

Jika Anda berminat untuk membeli perlengkapan alat ukur tooling, cutting tool maupun quality tester silahkan hubungi kami melalui chat online yang ada di pojok kanan bawah website ini atau melalui email : [email protected]

Semoga menambah bahan referensi anda! Wassalam!
