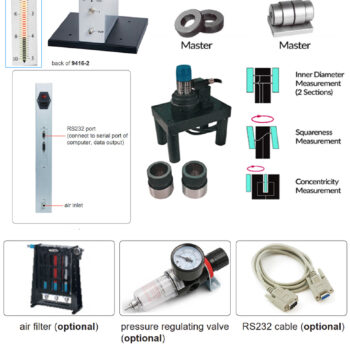

INSIZE Air Gauge Display 9416 Series (Data RS232, Air input; 0.4~0.8Mpa), Accuracy 0.2μm, Range; ±10µm – ±100µm

INSIZE Air Gauge Display 9416 Series merupakan unit tampilan Go/No Go yang secara tepat mengukur dimensi dalam rentang ±10µm hingga ±100µm dan akurasi mulai dari 0.2μm.

Mekanisme pengukuran dimensi INSIZE Air Gauge Display 9416 ini berdasarkan pada prinsip aerodinamika udara bertekanan konstan 0.4~0.8Mpa. Jarak antara benda kerja dan nozzle udara yang terkait dengan perubahan aliran udara dan tekanan ditampilkan dalam skala yang diperbesar untuk mengukur diameter dalam dan luar, ketebalan, tegak lurus, silindrisitas dan toleransi sirkularitas dan banyak lainnya.

Anda tinggal menghubungkan unit probe air micrometer berupa jig, air plug gauge maupun air ring gauge buatan merek apapun seperti Accretech, Ojiya Seiki, Shimpo, Acquest, Bowers, Tosok, NSK, dengan INSIZE Air Gauge Display 9416 Series ini.

Efisiensi inspeksi benda kerja di jalur produksi massal dapat ditingkatkan karena bisa dikerjakan siapapun dengan akurasi yang mirip. Berkat tampilan single dari 101pcs skala lampu LED dan juga Layar TFT 2 inci, anda bisa menginterpolasi pengukuran benda kerja yang diperiksa dengan cepat. Penyesuaikan parameter pengukuran manual bisa dengan 6 tombol di panel depan.

INSIZE Air Gauge Display 9416 Series juga dapat digunakan untuk mengukur bahan halus rentang desain spesifik dan unik mulai dari mengukur konsentrisitas untuk poros pneumatik, poros gigi, jig dan die untuk membuat benda kerja submersible, aerospace, dan banyak lainnya.

Untuk aplikasi multi-pengukuran dengan beberapa display colum bisa dilakukan dengan koneksi daisy-chaining secara berdampingan pada panel dasar bawahnya. INSIZE Air Gauge Display 9416 Series memungkinkan toleransi akurasi yang lebih presisi dengan transfer data ukur dan uji ke MS Excel maupun software spreadsheet lainnya.

Sejak 1995, INSIZE merupakan manufaktur alat ukur yang sangat bervariatif dengan harga yang sangat terjangkau. Keaslian produk INSIZE hanya terjamin jika anda memperolehnya dari Metalextra.com.

Fitur INSIZE Air Gauge Display 9416 Series:

• Untuk mengukur nilai diameter internal dan eksternal, ketebalan thickness, tegak lurus / perpendicularity, silindrisitas / cylindricity, toleransi sirkularitas / circularity tolerances.
• Mampu mengukur diameter luar maupun dalam benda kerja yang dimiliki kekasaran permukaan lebih dari 6.3μm Rz, tergantung tipe limit gauge yang digunakan
• Bisa digunakan dengan Jig ukur maupun alat bantu stand yang anda bisa custom sendiri dan tersedia dalam berbagai dimensi probe yang bisa bongkar pasang
• Jumlah LED: 101 pcs dengan Warna kolom LED: merah, oranye, hijau dan Tinggi kolom LED: 254mm
• Rentang indikasi: ±10μm; Resolusi: 0,1μm; Akurasi: 0,2μm
• Rentang indikasi: ±20μm; Resolusi: 0,2μm; Akurasi: 0,4μm
• Rentang indikasi: ±50μm; Resolusi: 0,5μm; Akurasi: 1μm
• Rentang indikasi: ±100μm; Resolusi: 1μm; Akurasi: 2μm
• Satuan: mm, μm
• Mode pengukuran: pengukuran dinamis, Max, Min, Max-Min, (Max+Min)/2, (Max-Min)/2
• Pasokan udara: kering dan bersih, 0,4 ~ 0,8Mpa
• Skala bacaan mudah untuk pengukuran kualitas yang lebih cepat
• Air micrometer probe, jig, selang dan coupling serta air filter dijual terpisah
• Setiap instalasi wajib menggunakan air filter untuk menghindari penumpukan uap air maupun pengembunan.
