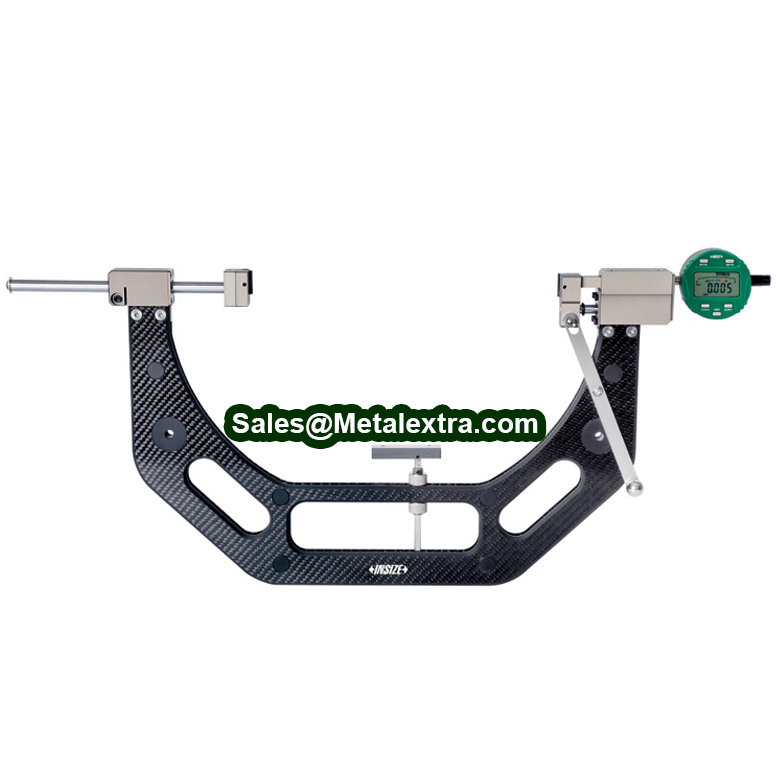

INSIZE Carbon Snap Gauge 3348 Series (3-point Anvil, Res; 0.0001mm) Accuracy: ±5μm, Range Ø200mm – ≤Ø400mm

INSIZE Carbon Snap Gauge 3348 Series ini merupakan alat ukur dimensi eksternal pada alat kerja berbentuk silinder maupun bulat dengan tiga titik mata ukur.

Hand tool INSIZE Carbon Snap Gauge 3348 Series bisa untuk mengukur diameter luar pada pipa, kecembungan convexity, kecekungan concavity, tabung, pelat, tubes maupun pemasangan langsung pada jig multigauging yang diimprovisasi.

Frame rahang terbuat dari material Carbon Fiber Serat karbon yang merupakan material ringan dan sangat kuat yang terbuat dari filamen mikroskopis berdiameter 5 hingga 10 mikrometer, yang sebagian besar terdiri dari atom-atom karbon yang terikat dalam struktur kristal yang rapat..

Dengan menerapkan metode uji 3 titik, tapak kedua sisi anvil didesain dengan bentuk silinder dari material Tungsten Carbide sedangkan tumpuan anvil tengah berbentuk rata.

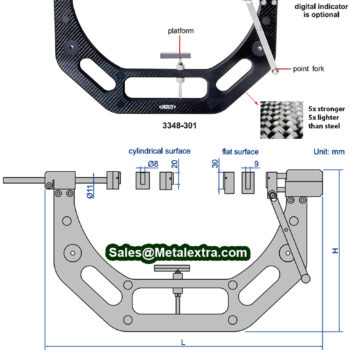

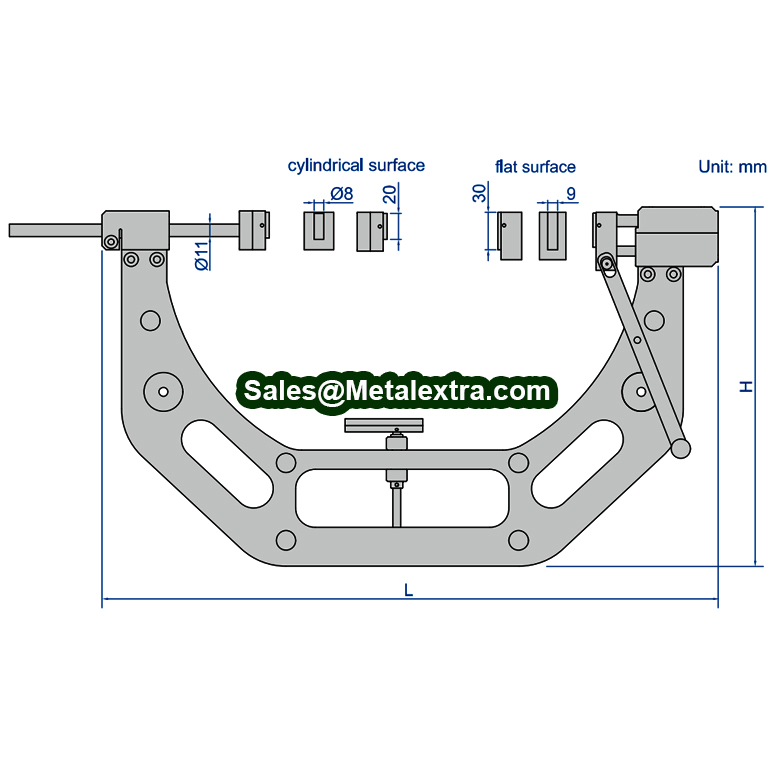

Ada 4 model INSIZE Carbon Snap Gauge 3348 Series yang bisa anda beli dalam rentang ukur Ø200mm – ≤Ø400mm. Ujung mata anvil tipe silinder tip Ø 8 mm yang dapat dilepas pasang dan disetel sesuai kebutuhan anda.

INSIZE Carbon Snap Gauge 3348 Series ini lebih presisi daripada micrometer yang 2 titik. Anda cukup membutuhkan standar Blok gauge atau pin gauge untuk setel atur lebar bukaan pengukuran.

Anda dapat menerapkan INSIZE Carbon Snap Gauge 3348 Series ini sebagai hand tool Go/NoGo gauge Test indicator dijual terpisah sesuai dengan kebutuhan anda, yang tertera dispek gambar menggunakan INSIZE 2133-10 dengan tampilan resolusi 0.0001.

Harap diperhatikan bahwa alat ukur INSIZE Carbon Snap Gauge 3348 Series ini TIDAK memiliki sertifikat tahan air. Harga yang tertera disini merupakan referensi untuk INSIZE Carbon Snap Gauge 3348 Series.

Sejak 1995, INSIZE merupakan manufaktur alat ukur yang sangat bervariatif dengan harga yang sangat terjangkau. Keaslian produk INSIZE hanya terjamin jika anda memperolehnya dari Metalextra.com.

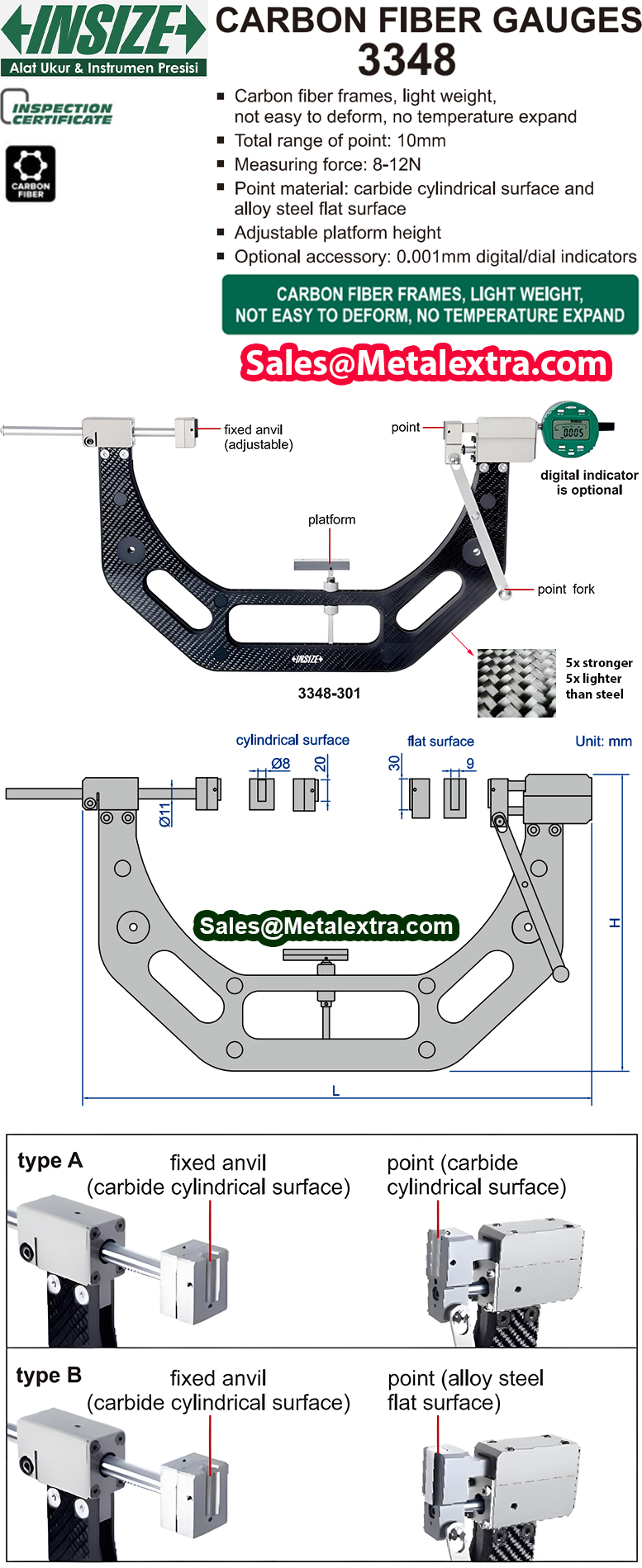

Fitur INSIZE Carbon Snap Gauge 3348 Series:

• Digunakan untuk mengukur diameter dan ulir eksternal material silinder atau pipa dan tubes dalam mencari kecembungan convexity, kecekungan concavity, keausan batas atas dan bawah diameter silinder dan poros.
• Rangka rahang terbuat dari material Carbon Fiber tidak mudah berubah bentuk, ringan digunakan dan tidak memuai akibat perubahan suhu.
• Rentang pergerakan ujung ukur: 10 mm
• Gaya pengukuran: 8–12 N

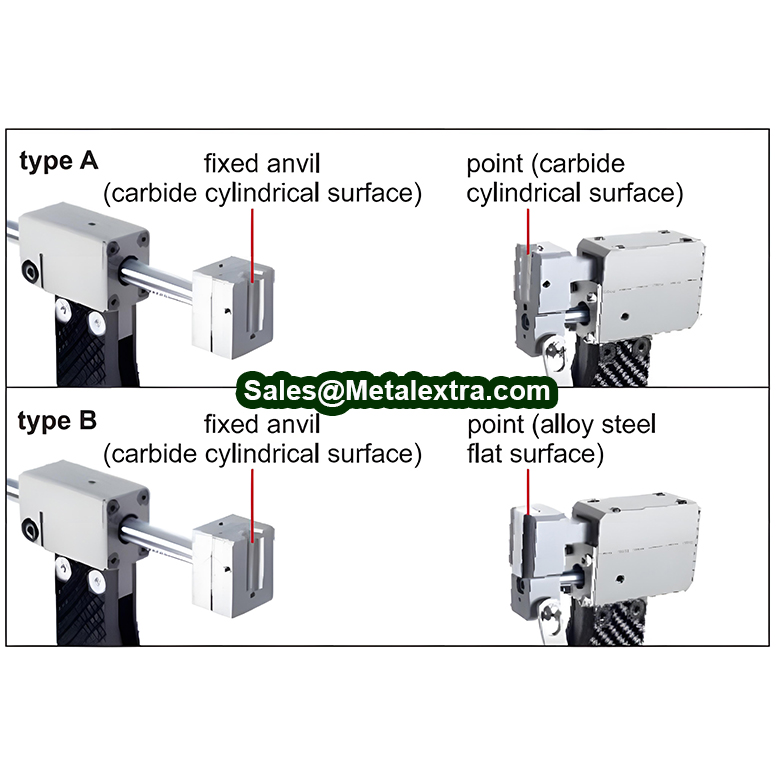

• Material ujung ukur: permukaan silindris karbida dan permukaan datar baja paduan

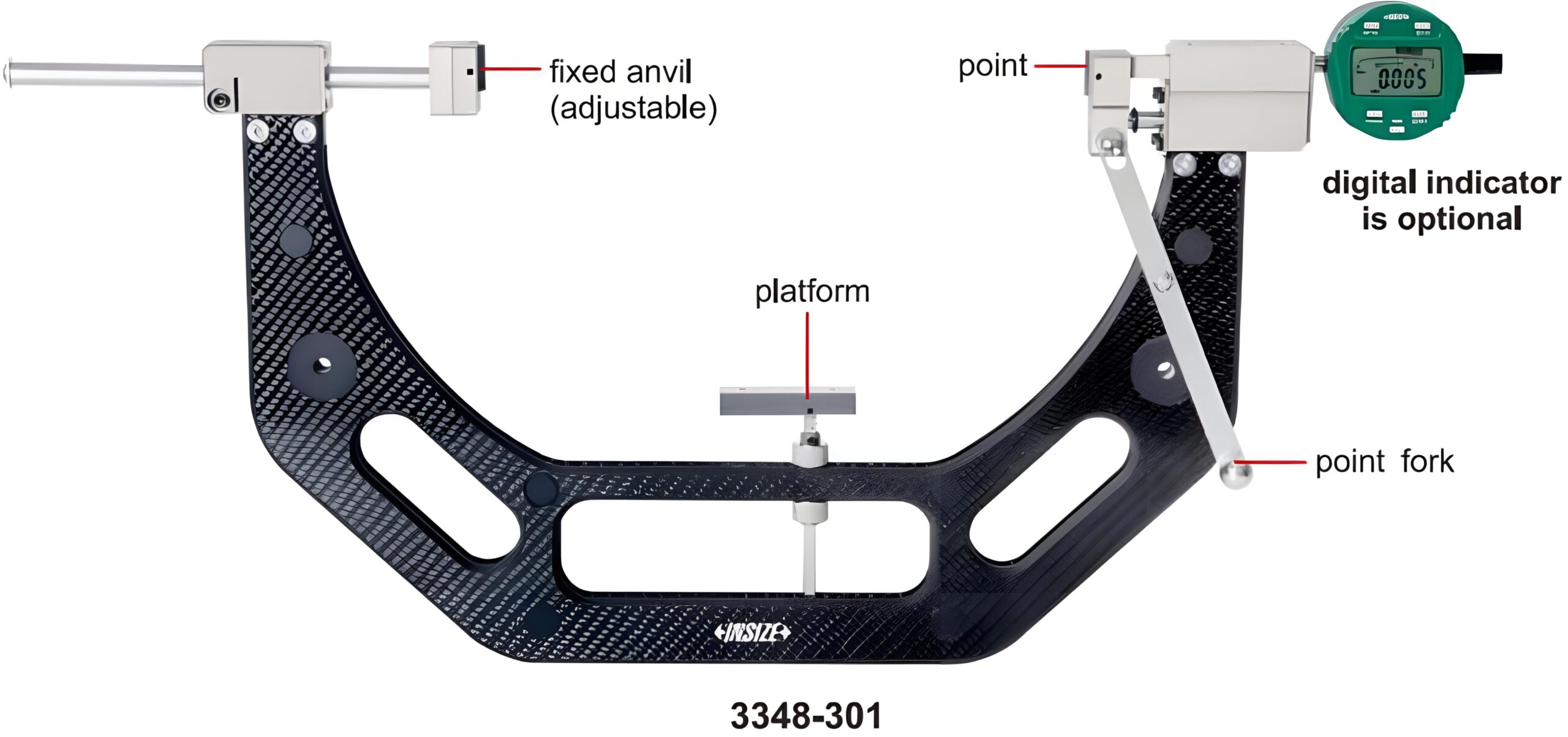

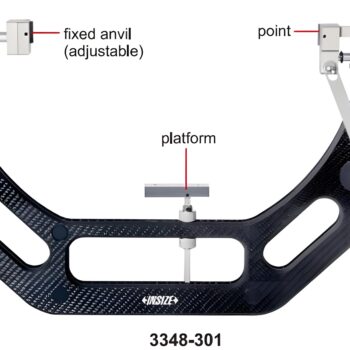

• Ketinggian platform dapat disesuaikan menurut benda kerja, diameter sekrup trapesium atau ujung bola ulir eksternal ØD=0,5 x pitch P/cos (sudut ulir α/2); diameter ujung silinder tip ØD sekrup bola sesuai dengan spesifikasi bola baja

• Anvil retracting stroke: 3mm. Tensi kekuatan jepit: 8-12N dan Pengulangan: 2µm

• Mata pengukur anvil dengan tuas angkat dan pengukuran berulang/repeatability: 2μm,

• Aksesori opsional dijual terpisah: indikator dial (graduasi 0,01 mm), indikator digital INSIZE 2133-10 (resolusi 0,0001 mm)

• Untuk pengukuran ketebalan dan diameter benda presisi dengan mekanisme pegas untuk buka tutup rahang ukur

• Disediakan termasuk unit set, kotak koper plastik HDPE dan sertifikat Inspeksi Pabrikan tergantung stok.

Harap dicatat:

Gambar hanya untuk tujuan representasi. Produk mungkin berbeda dari yang ditunjukkan di atas. Diskon% dibulatkan ke Bilangan bulat terdekat. Harga bisa berubah sewaktu-waktu seiring dengan perubahan nilai tukar valuta asing dan program promosi. Untuk lebih jelas silahkan hubungi: Sales@Metalextra.com
