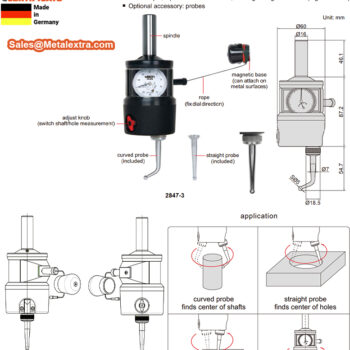

INSIZE Centering Indicator 2847-3 (3D Tester, Shank; Ø16mm) Accuracy; 0.005mm, Range; ≤Ø160mm

INSIZE Centering Indicator 2847-3 merupakan alat bantu setel centering pemusatan / pemosisian di X-Y-Z pada hoolder arbor mesin milling maupun drilling dan 3D Tester dengan jarum analog. INSIZE Centering Indicator 2847-3 ini menggabungkan sistem pengukuran lever mekanis dengan tampilan gauge bertipe jarum. Anda bisa menentukan titik tengah dari material maupun dari tool holder pada mesin milling, mesin bubut maupun pada machining center dan 3D printer serta mesin router.

Mata ukur anvil bisa dilepas pasang dengan scriber yang disediakan untuk membantu penandaan maupun untuk gagang diameter yang lebih luas. Cukup setting jarum ke Nol, dan itulah keunggulan sebelum digunakan, sehingga Anda dapat memeriksa titik tengah material yang tepat. Desain yang ringkas dari INSIZE Centering Indicator 2847-3  memberikan aksesibilitas yang sangat baik di berbagai jenis dan merek mesin. Unit INSIZE Centering Indicator 2847-3 juga dilindungi enamel coating. Komponen mekanis dari alat ukur centering pemusatan / pemosisian di X-Y-Z dari INSIZE 2385-P ini TIDAK memiliki sertifikasi ketahanan air.

Penggunaan INSIZE Centering Indicator 2847-3 ini memang butuh latihan. Setelah dipasang, anda mesti periksa kembali apakah sudah pas dijepit arbor mesin sebelum menghidupkan daya. Kecepatan putar mesin juga tidak boleh melebihi 800 rpm. Pindahkan meja mesin di sepanjang sumbu satu sekrup pemosisian ke titik di mana jarak tempuh tangan indikator telah berkurang ke jarak terendah, dengan demikian, mengindikasikan bahwa titik center dipusatkan pada bidang spindel dalam satu arah. Gerakkan meja mesin di sepanjang sumbu sekrup pemosisian lainnya hingga rentang perjalanan tangan indikator berkurang menjadi nol, sehingga menunjukkan bahwa pusat benda kerja selaras aksial dengan poros mesin.

Sejak 1995, INSIZE merupakan manufaktur alat ukur yang sangat bervariatif dengan harga yang sangat terjangkau. Keaslian produk INSIZE hanya terjamin jika anda memperolehnya dari Metalextra.com.

Fitur INSIZE Centering Indicator 2847-3 (3D Tester) :

• Rentang hingga ≤Ø160mm

• Bracket / poros shaft: cyl. Ø16mm

• Tip mata anvil pengukur: Panjang 27 mm, bola Ø3 mm

• Resolusi: 0,01 mm

• Akurasi: 0.005mm, Repeatability: 0.01 mm

• Tidak ada kelas perlindungan = tidak boleh terkena air pendingin

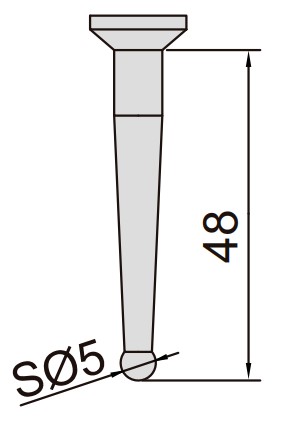

• Mata anvil pengukur bisa dibongkar pasang, termasuk dengan jenis mata yang standar (Ø5 mm, L54.7 mm) dan bisa tambahan dengan 3 model lain

• Sensor mekanis buatan Jerman.

• Ujung pengukur terbuat dari Carbide dan berbentuk bola yang bersifat non-magnetik

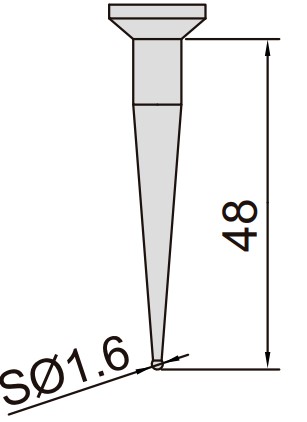

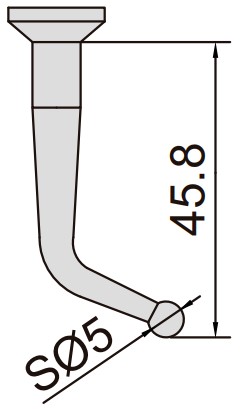

• Sebagai aksesori ada tip ekstra panjang (dijual terpisah)

• Ujung pengukur memiliki titik putus di mana ia patah pada ev. menabrak benda kerja. Jika tidak terputus, ada pemberhentian tetap di rumah yang mencegah tes 3D tidak rusak.

• Sertifikasi kalibrasi pabrikan dari DKD Jerman atau NIST (tergantung stok)

• Ketinggian bisa disetel manual dengan spindle arbor mesin yang digunakan
